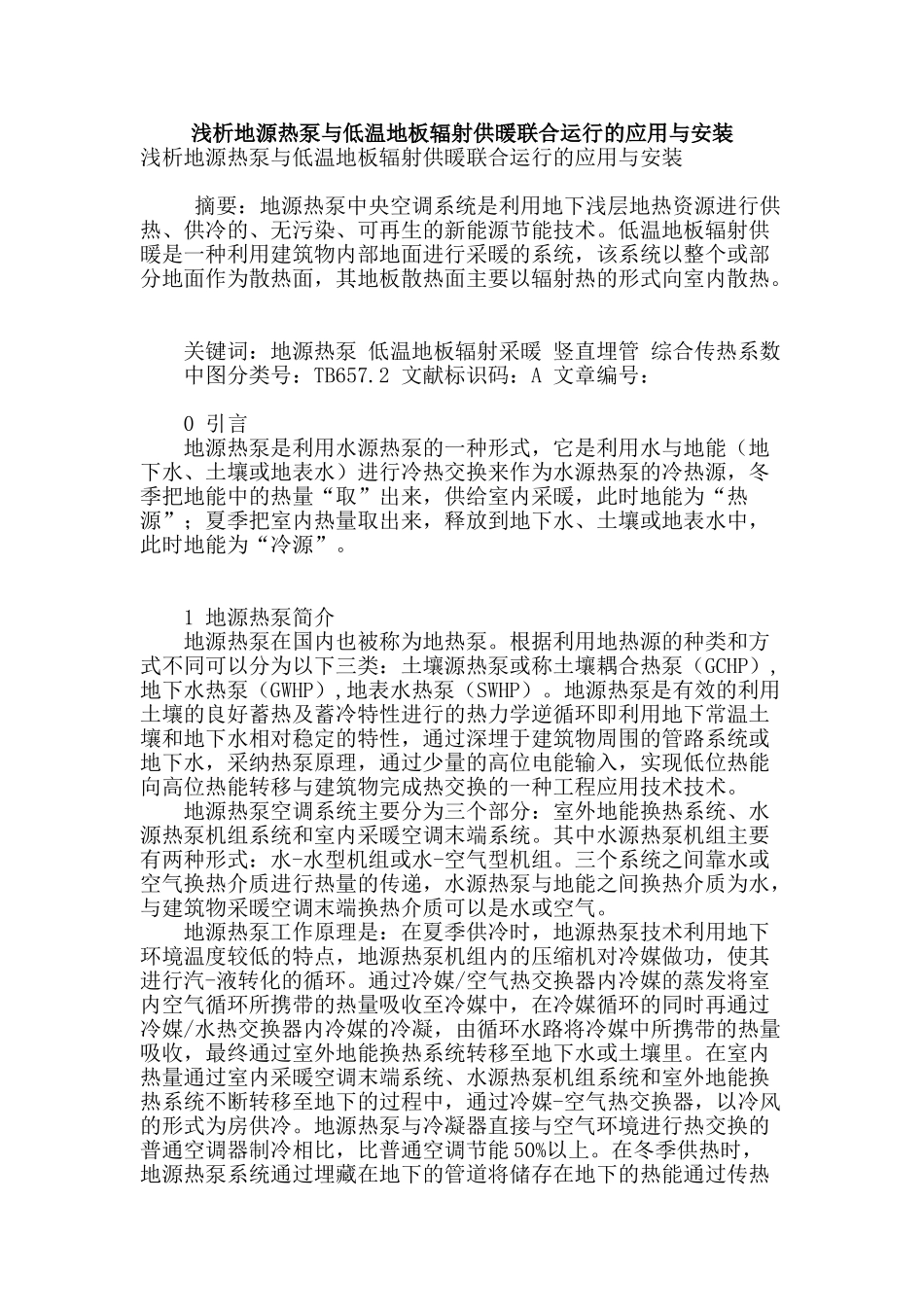

浅析地源热泵与低温地板辐射供暖联合运行的应用与安装浅析地源热泵与低温地板辐射供暖联合运行的应用与安装 摘要：地源热泵中央空调系统是利用地下浅层地热资源进行供热、供冷的、无污染、可再生的新能源节能技术。低温地板辐射供暖是一种利用建筑物内部地面进行采暖的系统，该系统以整个或部分地面作为散热面，其地板散热面主要以辐射热的形式向室内散热。 关键词：地源热泵 低温地板辐射采暖 竖直埋管 综合传热系数 中图分类号：TB657.2 文献标识码：A 文章编号： 0 引言 地源热泵是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。 1 地源热泵简介 地源热泵在国内也被称为地热泵。根据利用地热源的种类和方式不同可以分为以下三类：土壤源热泵或称土壤耦合热泵（GCHP）,地下水热泵（GWHP）,地表水热泵（SWHP）。地源热泵是有效的利用土壤的良好蓄热及蓄冷特性进行的热力学逆循环即利用地下常温土壤和地下水相对稳定的特性，通过深埋于建筑物周围的管路系统或地下水，采纳热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移与建筑物完成热交换的一种工程应用技术技术。 地源热泵空调系统主要分为三个部分：室外地能换热系统、水源热泵机组系统和室内采暖空调末端系统。其中水源热泵机组主要有两种形式：水-水型机组或水-空气型机组。三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。 地源热泵工作原理是：在夏季供冷时，地源热泵技术利用地下环境温度较低的特点，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由循环水路将冷媒中所携带的热量吸收，最终通过室外地能换热系统转移至地下水或土壤里。在室内热量通过室内采暖空调末端系统、水源热泵机组系统和室外地能换热系统不断转移至地下的过程中，通过冷媒-空气热交换器，以冷风的形式为房供冷。地源热泵与冷凝器直接与空气环境进行热交换的普通空调器制冷相比，比普通空调节能 50%以上。在冬季供热时，地源热泵系统通过埋藏在...
