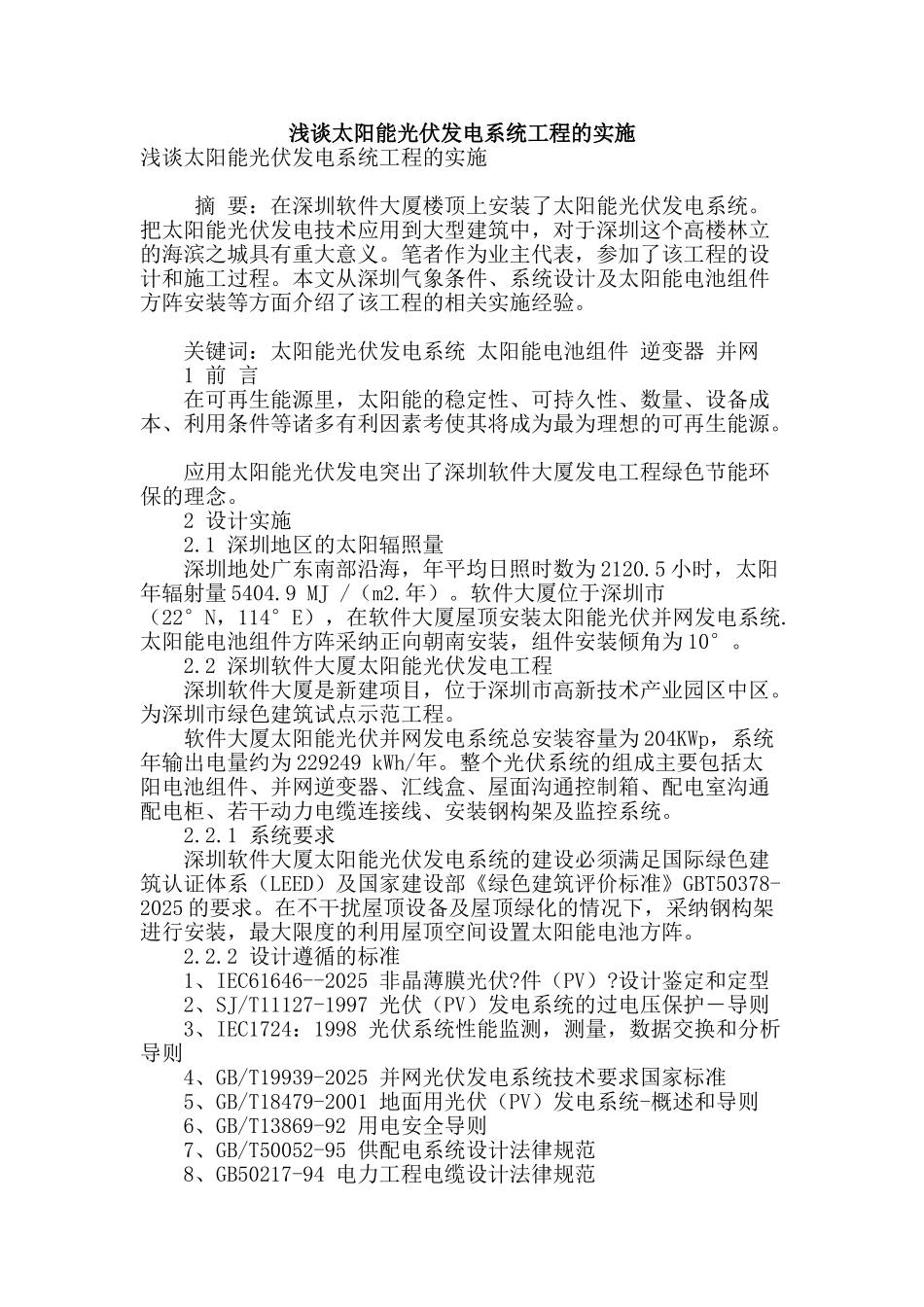

浅谈太阳能光伏发电系统工程的实施

浅谈太阳能光伏发电系统工程的实施浅谈太阳能光伏发电系统工程的实施 摘 要：在深圳软件大厦楼顶上安装了太阳能光伏发电系统。把太阳能光伏发电技术应用到大型建筑中，对于深圳这个高楼林立的海滨之城具有重大意义。笔者作为业主代表，参加了该工程的设计和施工过程。本文从深圳气象条件、系统设计及太阳能电池组件方阵安装等方面介绍了该工程的相关实施经验。 关键词：太阳能光伏发电系统 太阳能电池组件 逆变器 并网 1 前 言 在可再生能源里，太阳能的稳定性、可持久性、数量、设备成本、利用条件等诸多有利因素考使其将成为最为理想的可再生能源。 应用太阳能光伏发电突出了深圳软件大厦发电工程绿色节能环保的理念。 2 设计实施 2.1 深圳地区的太阳辐照量 深圳地处广东南部沿海，年平均日照时数为 2120.5 小时，太阳年辐射量 5404.9 MJ /（m2.年）。软件大厦位于深圳市（22°N，114°E），在软件大厦屋顶安装太阳能光伏并网发电系统.太阳能电池组件方阵采纳正向朝南安装，组件安装倾角为 10°。 2.2 深圳软件大厦太阳能光伏发电工程 深圳软件大厦是新建项目，位于深圳市高新技术产业园区中区。为深圳市绿色建筑试点示范工程。 软件大厦太阳能光伏并网发电系统总安装容量为 204KWp，系统年输出电量约为 229249 kWh/年。整个光伏系统的组成主要包括太阳电池组件、并网逆变器、汇线盒、屋面沟通控制箱、配电室沟通配电柜、若干动力电缆连接线、安装钢构架及监控系统。 2.2.1 系统要求 深圳软件大厦太阳能光伏发电系统的建设必须满足国际绿色建筑认证体系（LEED）及国家建设部《绿色建筑评价标准》GBT50378-2025 的要求。在不干扰屋顶设备及屋顶绿化的情况下，采纳钢构架进行安装，最大限度的利用屋顶空间设置太阳能电池方阵。 2.2.2 设计遵循的标准 1、IEC61646--2025 非晶薄膜光伏?件（PV）?设计鉴定和定型 2、SJ/T11127-1997 光伏（PV）发电系统的过电压保护―导则 3、IEC1724：1998 光伏系统性能监测，测量，数据交换和分析导则 4、GB/T19939-2025 并网光伏发电系统技术要求国家标准 5、GB/T18479-2001 地面用光伏（PV）发电系统-概述和导则 6、GB/T13869-92 用电安全导则 7、GB/T50052-95 供配电系统设计法律规范 8、GB50217-94 电力工程电缆设计法律规范 9、GB50057-94 建筑物防雷设计法律规范（2000 年版） 10、IEC61727：2025 光伏（PV）系统电网接口特性 2.2.3 系统设计 软件...
