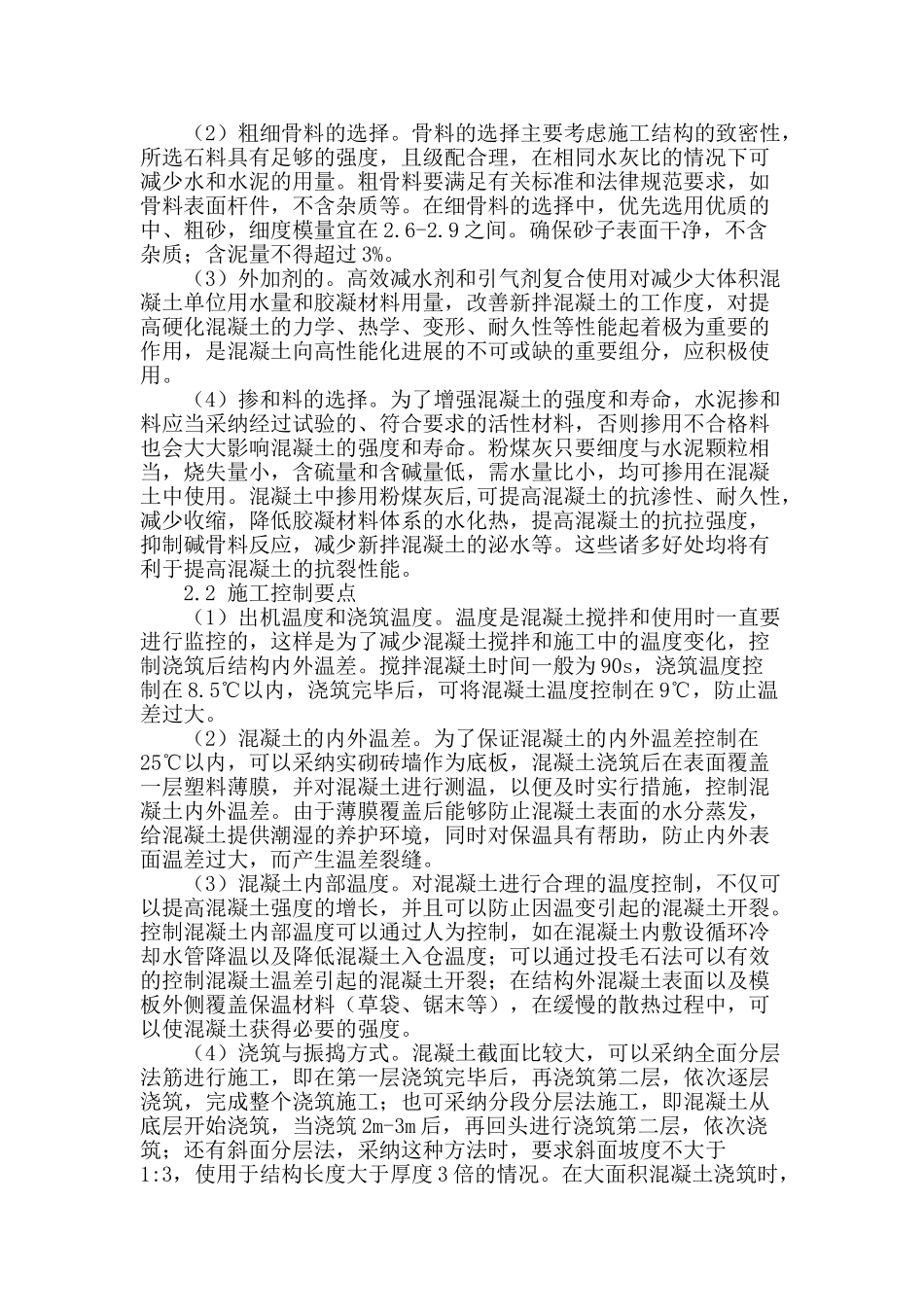

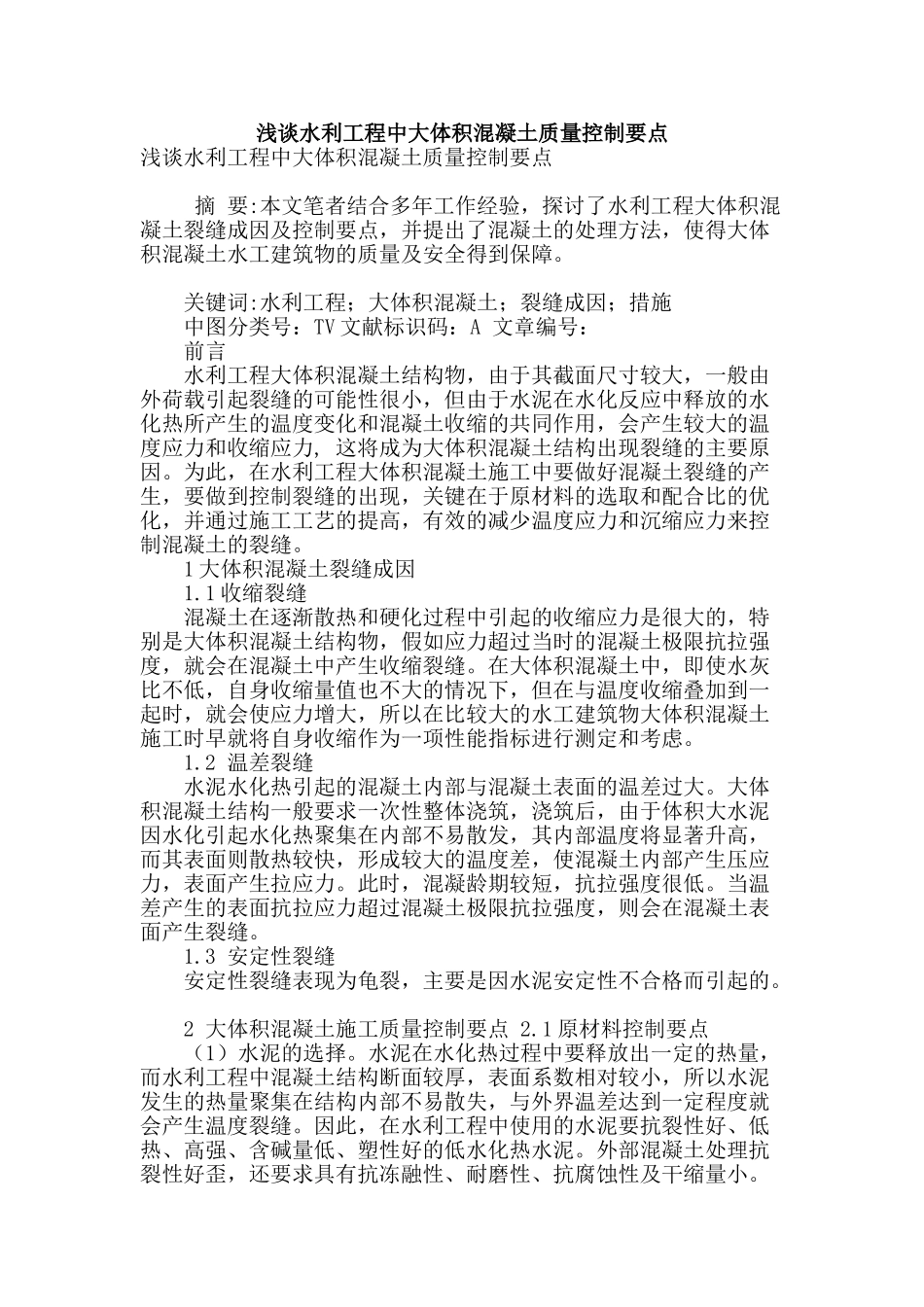

浅谈水利工程中大体积混凝土质量控制要点浅谈水利工程中大体积混凝土质量控制要点 摘 要:本文笔者结合多年工作经验，探讨了水利工程大体积混凝土裂缝成因及控制要点，并提出了混凝土的处理方法，使得大体积混凝土水工建筑物的质量及安全得到保障。 关键词:水利工程；大体积混凝土；裂缝成因；措施 中图分类号：TV 文献标识码：A 文章编号： 前言 水利工程大体积混凝土结构物，由于其截面尺寸较大，一般由外荷载引起裂缝的可能性很小，但由于水泥在水化反应中释放的水化热所产生的温度变化和混凝土收缩的共同作用，会产生较大的温度应力和收缩应力, 这将成为大体积混凝土结构出现裂缝的主要原因。为此，在水利工程大体积混凝土施工中要做好混凝土裂缝的产生，要做到控制裂缝的出现，关键在于原材料的选取和配合比的优化，并通过施工工艺的提高，有效的减少温度应力和沉缩应力来控制混凝土的裂缝。 1 大体积混凝土裂缝成因 1.1 收缩裂缝 混凝土在逐渐散热和硬化过程中引起的收缩应力是很大的，特别是大体积混凝土结构物，假如应力超过当时的混凝土极限抗拉强度，就会在混凝土中产生收缩裂缝。在大体积混凝土中，即使水灰比不低，自身收缩量值也不大的情况下，但在与温度收缩叠加到一起时，就会使应力增大，所以在比较大的水工建筑物大体积混凝土施工时早就将自身收缩作为一项性能指标进行测定和考虑。 1.2 温差裂缝 水泥水化热引起的混凝土内部与混凝土表面的温差过大。大体积混凝土结构一般要求一次性整体浇筑，浇筑后，由于体积大水泥因水化引起水化热聚集在内部不易散发，其内部温度将显著升高，而其表面则散热较快，形成较大的温度差，使混凝土内部产生压应力，表面产生拉应力。此时，混凝龄期较短，抗拉强度很低。当温差产生的表面抗拉应力超过混凝土极限抗拉强度，则会在混凝土表面产生裂缝。 1.3 安定性裂缝 安定性裂缝表现为龟裂，主要是因水泥安定性不合格而引起的。 2 大体积混凝土施工质量控制要点 2.1 原材料控制要点 （1）水泥的选择。水泥在水化热过程中要释放出一定的热量，而水利工程中混凝土结构断面较厚，表面系数相对较小，所以水泥发生的热量聚集在结构内部不易散失，与外界温差达到一定程度就会产生温度裂缝。因此，在水利工程中使用的水泥要抗裂性好、低热、高强、含碱量低、塑性好的低水化热水泥。外部混凝土处理抗裂性好歪，还要求具有抗冻融性、耐磨性、抗腐蚀性及干缩量小。 （2）粗细骨料的选...
