浅谈球罐热处理工艺

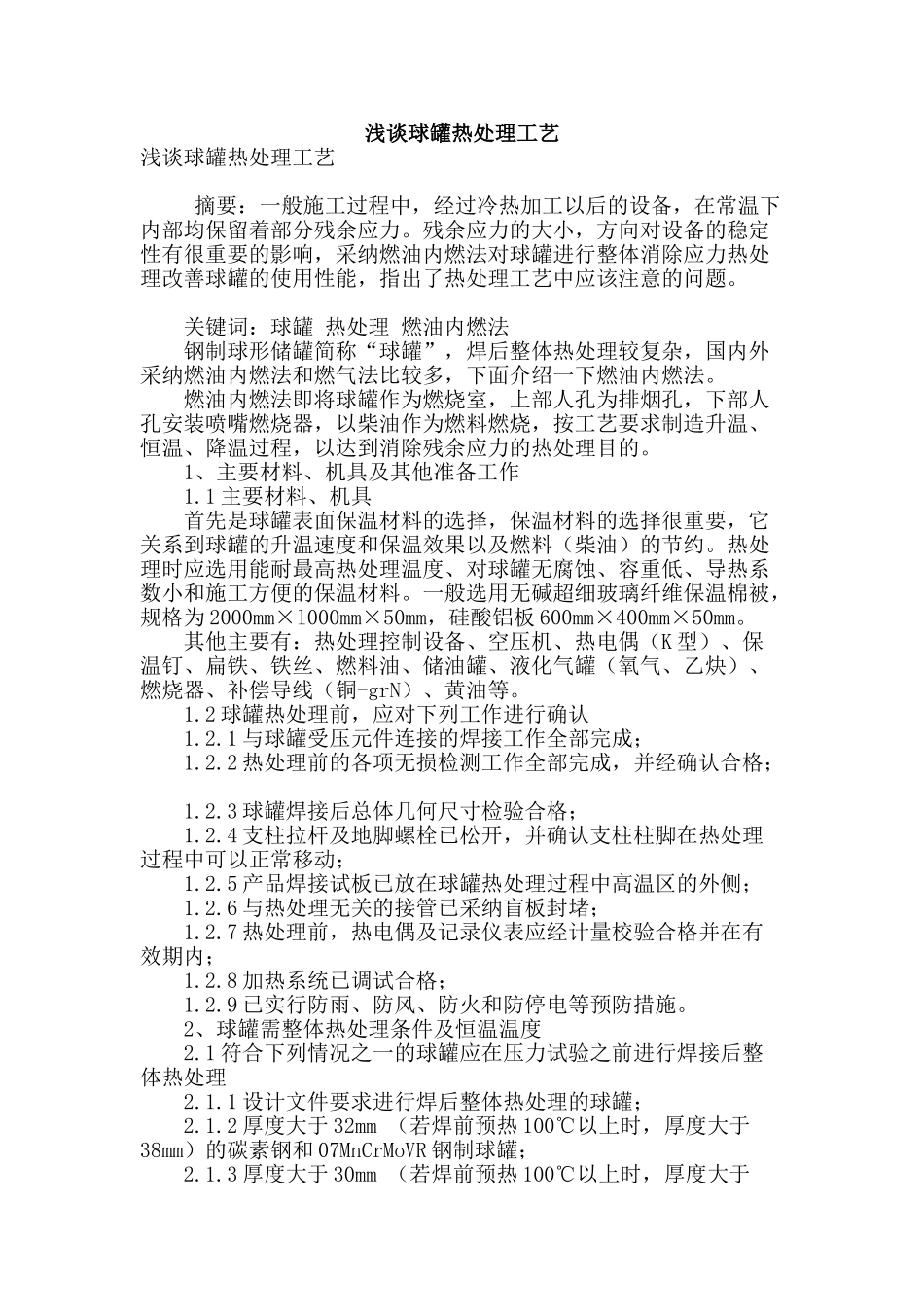

浅谈球罐热处理工艺浅谈球罐热处理工艺 摘要：一般施工过程中，经过冷热加工以后的设备，在常温下内部均保留着部分残余应力。残余应力的大小，方向对设备的稳定性有很重要的影响，采纳燃油内燃法对球罐进行整体消除应力热处理改善球罐的使用性能，指出了热处理工艺中应该注意的问题。 关键词：球罐 热处理 燃油内燃法 钢制球形储罐简称“球罐”，焊后整体热处理较复杂，国内外采纳燃油内燃法和燃气法比较多，下面介绍一下燃油内燃法。 燃油内燃法即将球罐作为燃烧室，上部人孔为排烟孔，下部人孔安装喷嘴燃烧器，以柴油作为燃料燃烧，按工艺要求制造升温、恒温、降温过程，以达到消除残余应力的热处理目的。 1、主要材料、机具及其他准备工作 1.1 主要材料、机具 首先是球罐表面保温材料的选择，保温材料的选择很重要，它关系到球罐的升温速度和保温效果以及燃料（柴油）的节约。热处理时应选用能耐最高热处理温度、对球罐无腐蚀、容重低、导热系数小和施工方便的保温材料。一般选用无碱超细玻璃纤维保温棉被，规格为 2000mm×l000mm×50mm，硅酸铝板 600mm×400mm×50mm。 其他主要有：热处理控制设备、空压机、热电偶（K 型）、保温钉、扁铁、铁丝、燃料油、储油罐、液化气罐（氧气、乙炔）、燃烧器、补偿导线（铜-grN）、黄油等。 1.2 球罐热处理前，应对下列工作进行确认 1.2.1 与球罐受压元件连接的焊接工作全部完成； 1.2.2 热处理前的各项无损检测工作全部完成，并经确认合格； 1.2.3 球罐焊接后总体几何尺寸检验合格； 1.2.4 支柱拉杆及地脚螺栓已松开，并确认支柱柱脚在热处理过程中可以正常移动； 1.2.5 产品焊接试板已放在球罐热处理过程中高温区的外侧； 1.2.6 与热处理无关的接管已采纳盲板封堵； 1.2.7 热处理前，热电偶及记录仪表应经计量校验合格并在有效期内； 1.2.8 加热系统已调试合格； 1.2.9 已实行防雨、防风、防火和防停电等预防措施。 2、球罐需整体热处理条件及恒温温度 2.1 符合下列情况之一的球罐应在压力试验之前进行焊接后整体热处理 2.1.1 设计文件要求进行焊后整体热处理的球罐； 2.1.2 厚度大于 32mm （若焊前预热 100℃以上时，厚度大于38mm）的碳素钢和 07MnCrMoVR 钢制球罐； 2.1.3 厚度大于 30mm （若焊前预热 100℃以上时，厚度大于34mm）的 16MnR 钢制球罐； 2.1.4 厚度大于 28mm （若焊前预热 100℃以上时，厚度大于32mm）的 15MnVR 钢制球罐...
