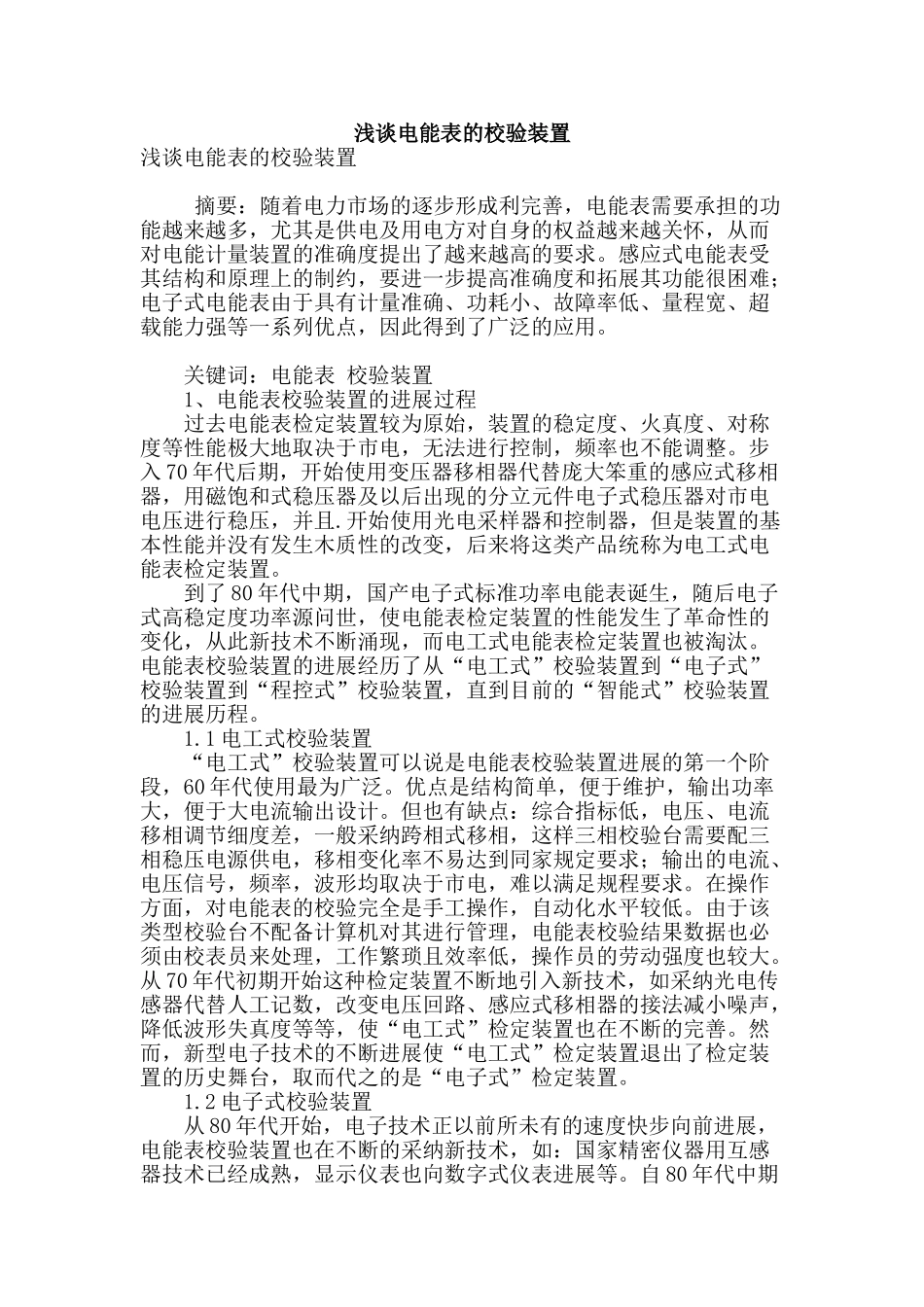

浅谈电能表的校验装置浅谈电能表的校验装置 摘要：随着电力市场的逐步形成利完善，电能表需要承担的功能越来越多，尤其是供电及用电方对自身的权益越来越关怀，从而对电能计量装置的准确度提出了越来越高的要求。感应式电能表受其结构和原理上的制约，要进一步提高准确度和拓展其功能很困难；电子式电能表由于具有计量准确、功耗小、故障率低、量程宽、超载能力强等一系列优点，因此得到了广泛的应用。 关键词：电能表 校验装置 1、电能表校验装置的进展过程 过去电能表检定装置较为原始，装置的稳定度、火真度、对称度等性能极大地取决于市电，无法进行控制，频率也不能调整。步入 70 年代后期，开始使用变压器移相器代替庞大笨重的感应式移相器，用磁饱和式稳压器及以后出现的分立元件电子式稳压器对市电电压进行稳压，并且.开始使用光电采样器和控制器，但是装置的基本性能并没有发生木质性的改变，后来将这类产品统称为电工式电能表检定装置。 到了 80 年代中期，国产电子式标准功率电能表诞生，随后电子式高稳定度功率源问世，使电能表检定装置的性能发生了革命性的变化，从此新技术不断涌现，而电工式电能表检定装置也被淘汰。电能表校验装置的进展经历了从“电工式”校验装置到“电子式”校验装置到“程控式”校验装置，直到目前的“智能式”校验装置的进展历程。 1.1 电工式校验装置 “电工式”校验装置可以说是电能表校验装置进展的第一个阶段，60 年代使用最为广泛。优点是结构简单，便于维护，输出功率大，便于大电流输出设计。但也有缺点：综合指标低，电压、电流移相调节细度差，一般采纳跨相式移相，这样三相校验台需要配三相稳压电源供电，移相变化率不易达到同家规定要求；输出的电流、电压信号，频率，波形均取决于市电，难以满足规程要求。在操作方面，对电能表的校验完全是手工操作，自动化水平较低。由于该类型校验台不配备计算机对其进行管理，电能表校验结果数据也必须由校表员来处理，工作繁琐且效率低，操作员的劳动强度也较大。从 70 年代初期开始这种检定装置不断地引入新技术，如采纳光电传感器代替人工记数，改变电压回路、感应式移相器的接法减小噪声，降低波形失真度等等，使“电工式”检定装置也在不断的完善。然而，新型电子技术的不断进展使“电工式”检定装置退出了检定装置的历史舞台，取而代之的是“电子式”检定装置。 1.2 电子式校验装置 从 80 年代开始，电子技术正以前所未有的速度...
