浆喷水泥搅拌桩施工技术交底

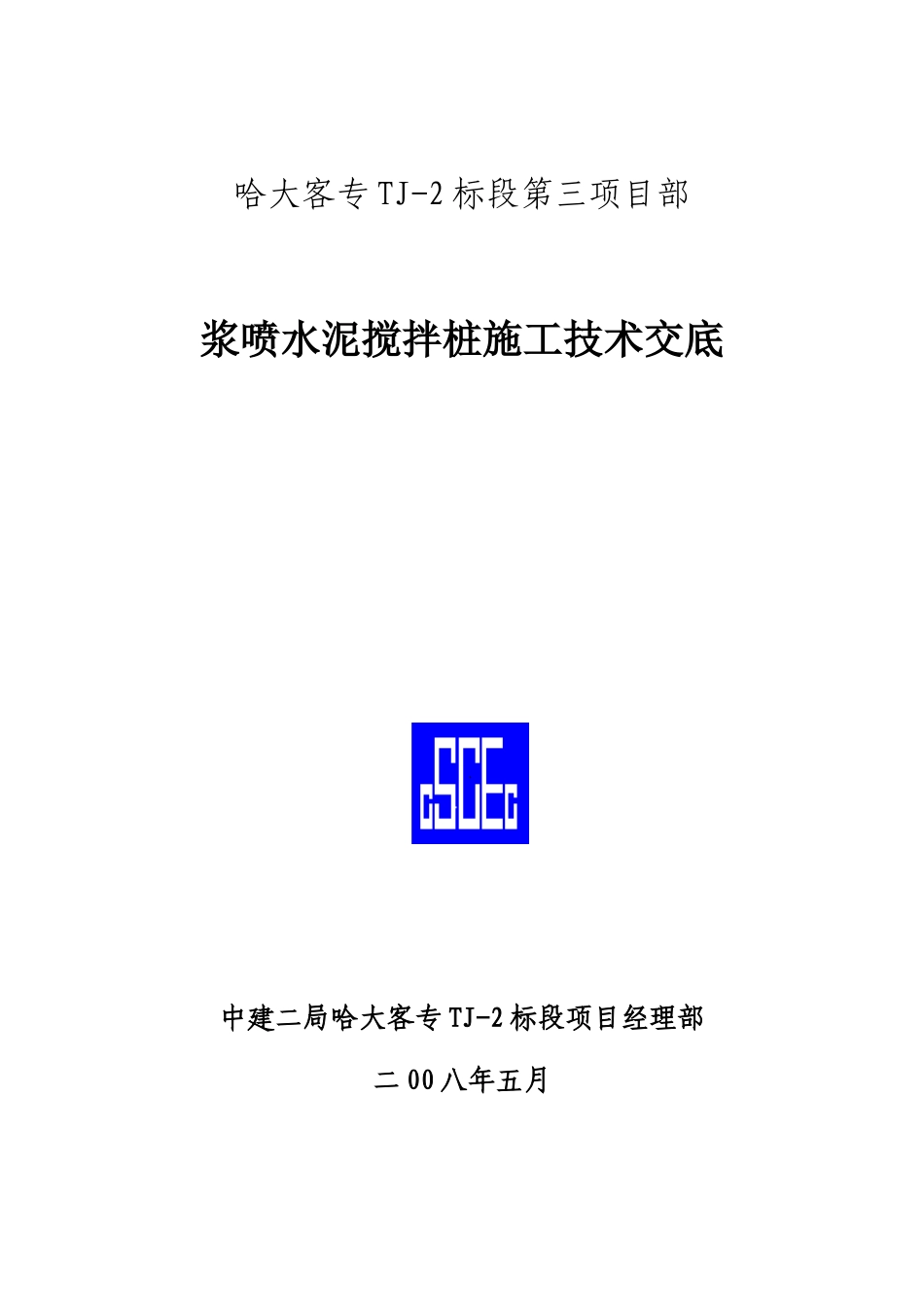

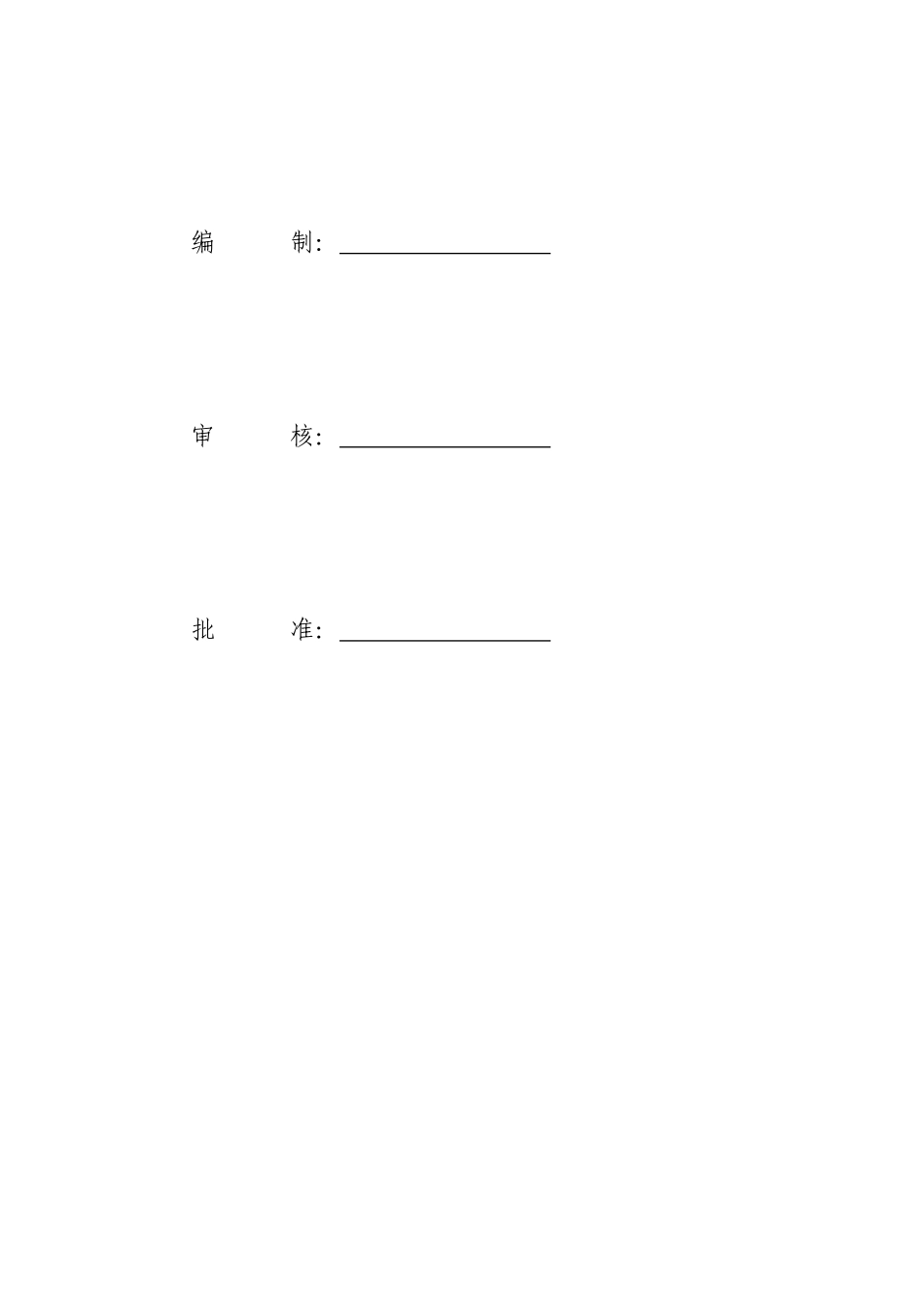

哈大客专 TJ-2 标段第三项目部浆喷水泥搅拌桩施工技术交底中建二局哈大客专 TJ-2 标段项目经理部二 00 八年五月编 制： 审 核： 批 准： 一、工程概况哈 大 客 专 TJ-2 标 段 D1K460+796 ～ D1K461+035 段 、D1K461+195～630 段、D1K462+580～D1K462+850 段路基地基处理设计为水泥搅拌桩。桩径 0.5m，桩间距 0.8 m，正三角形布置，共计水泥搅拌桩 52358 根 403304 延米。计划开工日期 2008 年 3 月 19 日，工期 90 天。 二、施工准备1、清表、平整场地施工前先用推土机清除原地面表层种植土、耕植土并用重型压路机对需要进行地基处理的场坪进行压实。场坪应高出设计桩顶标高 20㎝，对于清表后低于场坪标高的地段应换填素土至场坪标高并用压路机分层压实。做好场坪排水设施，确保施工场地不集水。2. 测量放样测量班用 GPS 精确放样出水泥搅拌桩处理范围边线控制桩。中间桩位拉钢尺准确定位，插竹钎标识。3、试验准备原材料检测实验:水泥采纳 P.042.5 水泥，检验合格后方可使用。三、浆体喷射水泥搅拌桩施工工艺⑴ 机具就位：水泥搅拌桩桩机安装就位后，应进行全面的检查调整，主要有以下五点：① 钻头直径及钻杆长度是否满足设计要求；② 输浆罐的导管是否堵塞；③ 压浆泵是否能正常工作；④ 发电机或外接电源是否和桩机电路接通；⑤ 精确调整桩机机身的竖直度，清扫喷射口。（2）喷搅工艺：喷搅工艺采纳"四喷四搅"，即下钻搅拌喷浆，提升搅拌喷浆，再下钻复搅喷浆，提升搅拌喷浆。采纳少量多次喷浆的方法既可以避开土体堵住钻头处喷浆口又保证了桩身的均匀性。水泥搅拌桩施工工艺流程见下图。（3）预搅下沉：启动搅拌机电机，放松起重机钢丝绳，使搅拌机沿导架搅拌切土下沉，速度控制在 0.8～1.0m/min，搅拌机下沉时开启灰浆泵将水泥压入地基中，边喷边旋转。（4）提升喷浆搅拌：钻进到达设计深度后在桩端 50cm 范围用 I 档喷浆搅拌 30s 后，提升喷浆搅拌至桩头,提升速度为0.8m/min。（5）重复上、下喷浆搅拌：为使软土和水泥浆搅拌均匀，再次将搅拌机边旋转边喷浆沉入土中，至设计加固深度后再将搅拌机提升出地面，搅拌过程同时喷水泥浆。每米桩长 水 泥 用 量 51 ㎏ ， 每 米 桩 长 喷 浆 量 0.056m3 。 水 灰 比0.48，喷浆压力 0.4～1.0Mpa（桩顶最小桩底最大）。（6）为了保证水泥浆搅拌桩桩底、桩头的质量，在桩底和桩头均要用 I 档喷浆搅拌 30s。（7）...
