测试技术实验指导书VIP专享

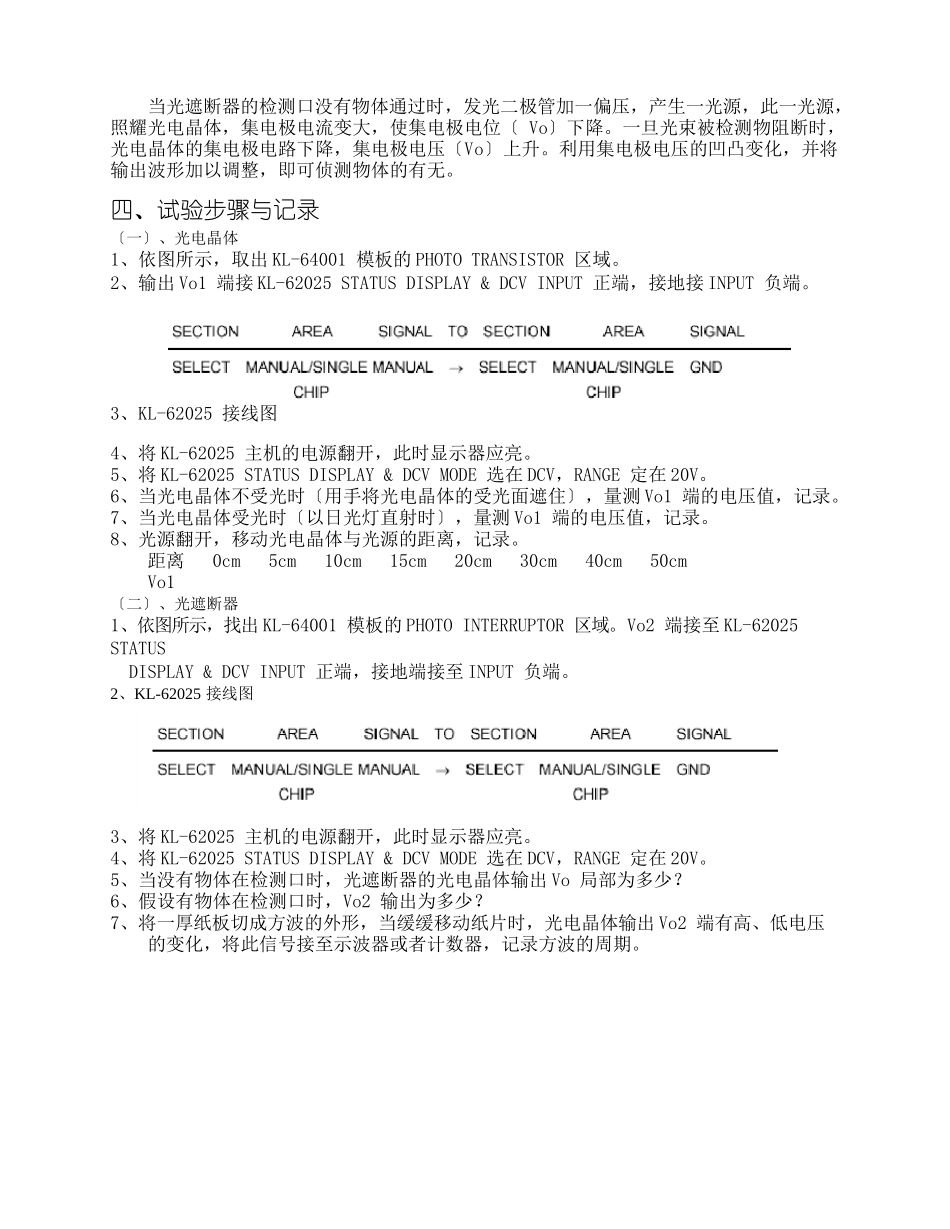

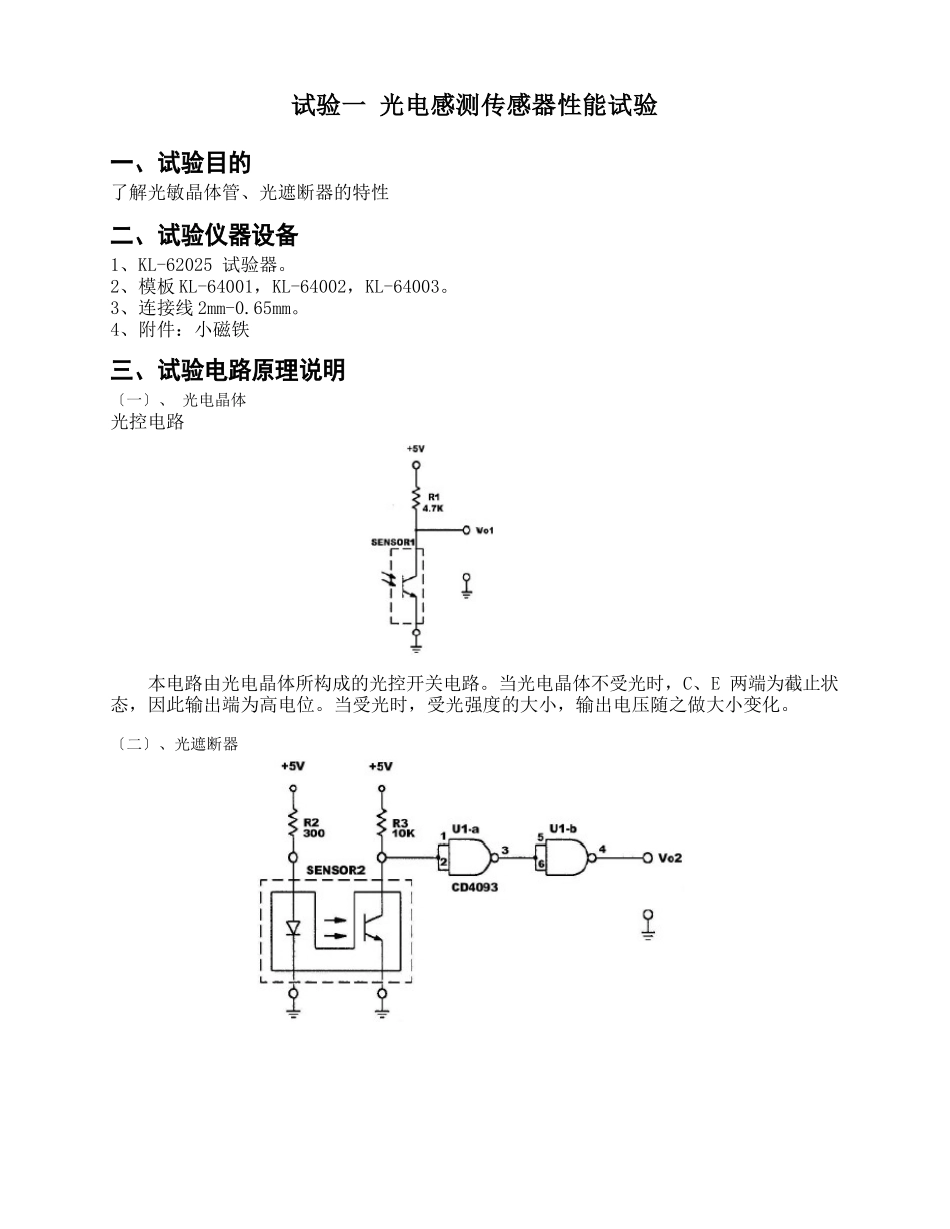

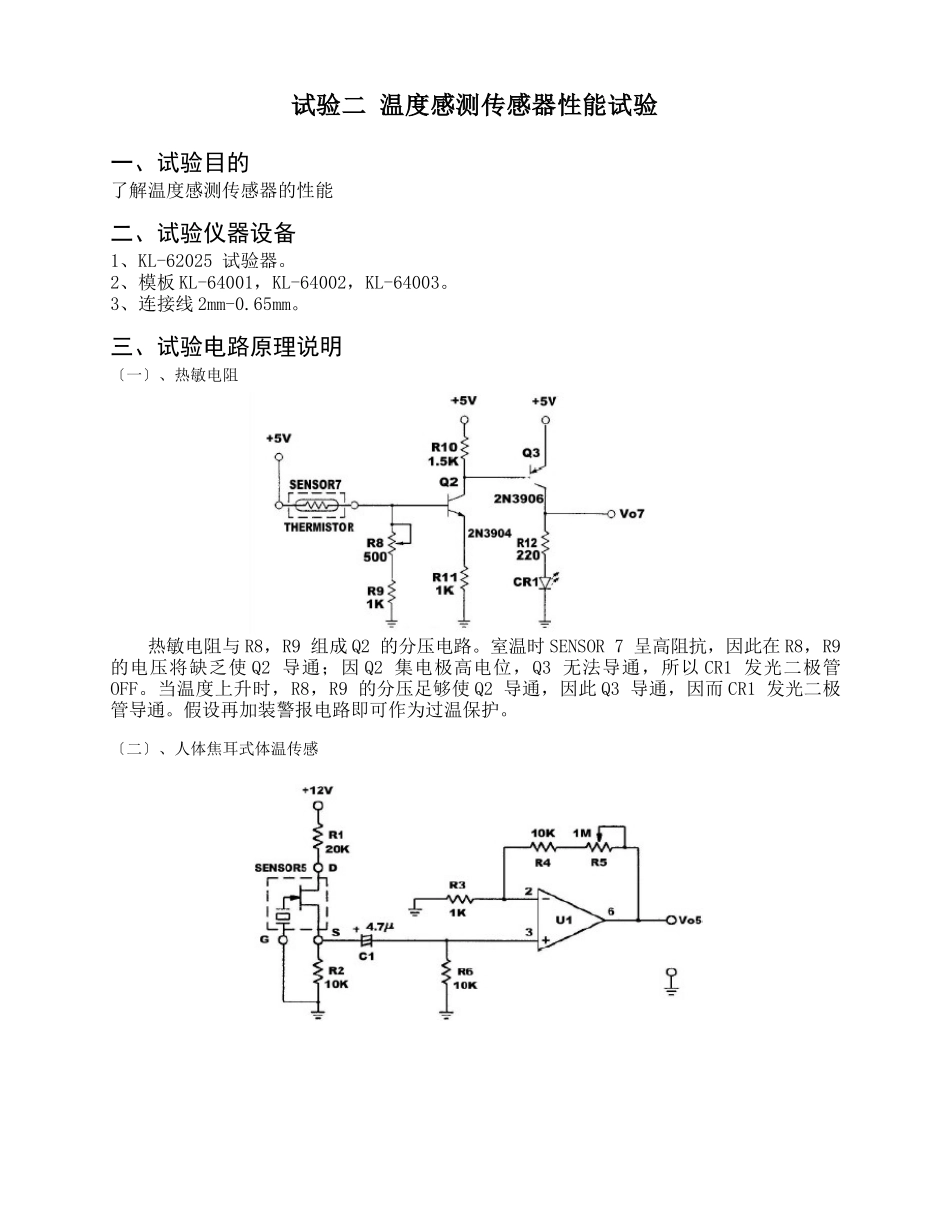

试验一 光电感测传感器性能试验一、试验目的了解光敏晶体管、光遮断器的特性二、试验仪器设备1、KL-62025 试验器。2、模板 KL-64001，KL-64002，KL-64003。3、连接线 2mm-0.65mm。4、附件：小磁铁三、试验电路原理说明〔一〕、 光电晶体光控电路本电路由光电晶体所构成的光控开关电路。当光电晶体不受光时，C、E 两端为截止状态，因此输出端为高电位。当受光时，受光强度的大小，输出电压随之做大小变化。〔二〕、光遮断器当光遮断器的检测口没有物体通过时，发光二极管加一偏压，产生一光源，此一光源， 照耀光电晶体，集电极电流变大，使集电极电位〔 Vo〕下降。一旦光束被检测物阻断时， 光电晶体的集电极电路下降，集电极电压〔Vo〕上升。利用集电极电压的凹凸变化，并将输出波形加以调整，即可侦测物体的有无。四、试验步骤与记录〔一〕、光电晶体1、依图所示，取出 KL-64001 模板的 PHOTO TRANSISTOR 区域。2、输出 Vo1 端接 KL-62025 STATUS DISPLAY & DCV INPUT 正端，接地接 INPUT 负端。3、KL-62025 接线图4、将 KL-62025 主机的电源翻开，此时显示器应亮。5、将 KL-62025 STATUS DISPLAY & DCV MODE 选在 DCV，RANGE 定在 20V。6、当光电晶体不受光时〔用手将光电晶体的受光面遮住〕，量测 Vo1 端的电压值，记录。7、当光电晶体受光时〔以日光灯直射时〕，量测 Vo1 端的电压值，记录。8、光源翻开，移动光电晶体与光源的距离，记录。距离0cm5cm10cm15cm20cm30cm40cm50cm Vo1〔二〕、光遮断器1、依图所示，找出 KL-64001 模板的 PHOTO INTERRUPTOR 区域。Vo2 端接至 KL-62025 STATUSDISPLAY & DCV INPUT 正端，接地端接至 INPUT 负端。2、KL-62025 接线图3、将 KL-62025 主机的电源翻开，此时显示器应亮。4、将 KL-62025 STATUS DISPLAY & DCV MODE 选在 DCV，RANGE 定在 20V。5、当没有物体在检测口时，光遮断器的光电晶体输出 Vo 局部为多少？6、假设有物体在检测口时，Vo2 输出为多少？7、将一厚纸板切成方波的外形，当缓缓移动纸片时，光电晶体输出 Vo2 端有高、低电压的变化，将此信号接至示波器或者计数器，记录方波的周期。试验二 温度感测传感器性能试验一、试验目的了解温度感测传感器的性能二、试验仪器设备1、KL-62025 试验器。2、模板 KL-64001，KL-64002，KL-64003。3、连接线 2mm-0.65mm。三、试验电路原理说明〔一〕、热敏电阻热敏电阻...
