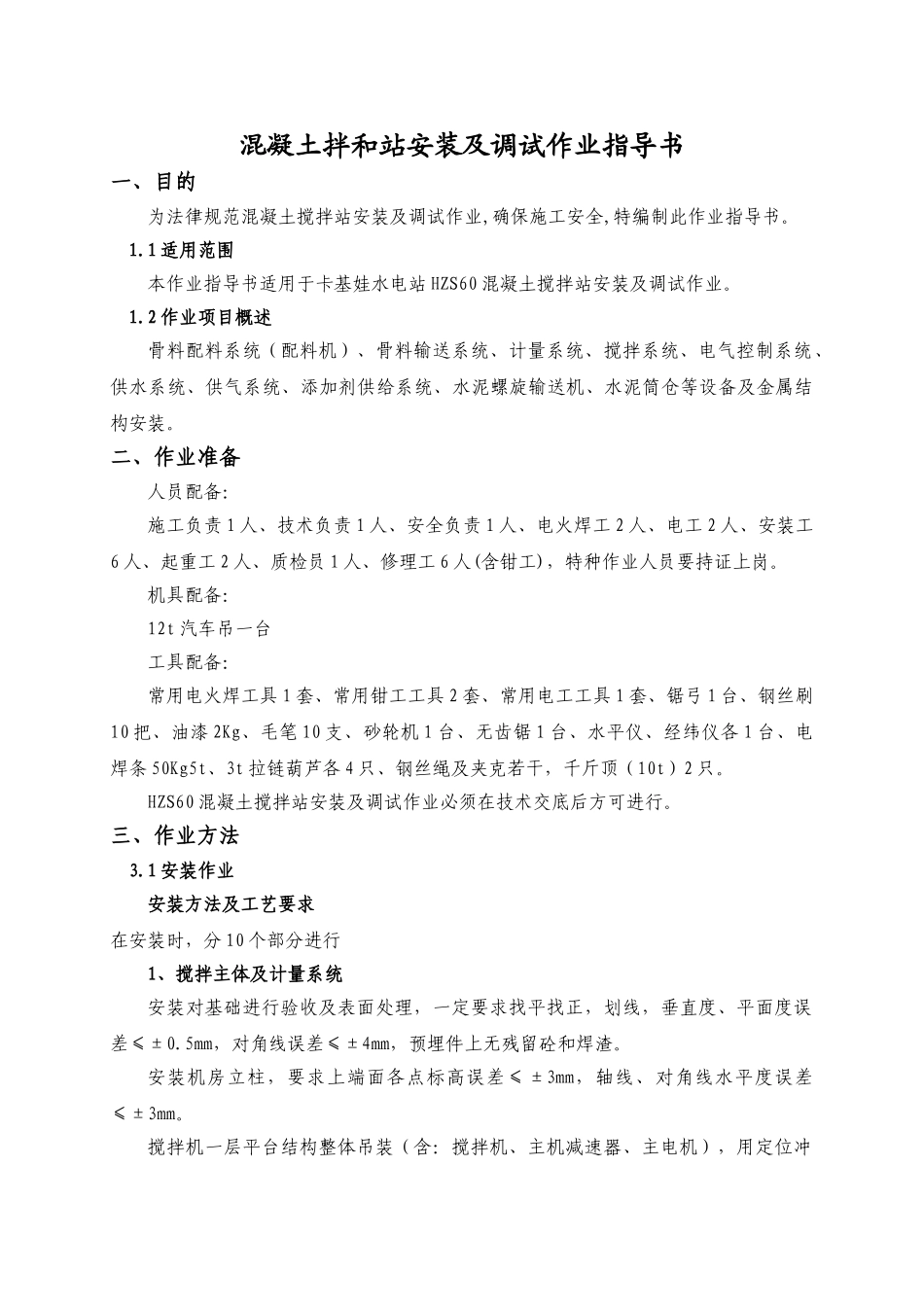

混凝土拌和站安装及调试作业指导书一、目的为法律规范混凝土搅拌站安装及调试作业,确保施工安全,特编制此作业指导书。1.1 适用范围本作业指导书适用于卡基娃水电站 HZS60 混凝土搅拌站安装及调试作业。1.2 作业项目概述骨料配料系统（配料机）、骨料输送系统、计量系统、搅拌系统、电气控制系统、供水系统、供气系统、添加剂供给系统、水泥螺旋输送机、水泥筒仓等设备及金属结构安装。二、作业准备人员配备：施工负责 1 人、技术负责 1 人、安全负责 1 人、电火焊工 2 人、电工 2 人、安装工6 人、起重工 2 人、质检员 1 人、修理工 6 人(含钳工)，特种作业人员要持证上岗。机具配备：12t 汽车吊一台工具配备：常用电火焊工具 1 套、常用钳工工具 2 套、常用电工工具 1 套、锯弓 1 台、钢丝刷10 把、油漆 2Kg、毛笔 10 支、砂轮机 1 台、无齿锯 1 台、水平仪、经纬仪各 1 台、电焊条 50Kg5t、3t 拉链葫芦各 4 只、钢丝绳及夹克若干，千斤顶（10t）2 只。HZS60 混凝土搅拌站安装及调试作业必须在技术交底后方可进行。三、作业方法3.1 安装作业安装方法及工艺要求在安装时，分 10 个部分进行1、搅拌主体及计量系统安装对基础进行验收及表面处理，一定要求找平找正，划线，垂直度、平面度误差≤±0.5mm，对角线误差≤±4mm，预埋件上无残留砼和焊渣。安装机房立柱，要求上端面各点标高误差≤±3mm，轴线、对角线水平度误差≤±3mm。搅拌机一层平台结构整体吊装（含：搅拌机、主机减速器、主电机），用定位冲进行螺栓孔的定位，待所有螺栓和各部位连接销全部安装完成后，吊车方可松钩。搅拌机二层平台结构整体吊装（含：集料斗、水泥秤、水秤、外加剂秤），待所有螺栓和各部位连接销全部安装完成后，吊车方可松钩。搅拌机一层、二层平台的检修行走平台安装。2、水泥筒仓及螺旋输送机水泥筒仓下体框架安装，安装时对框架上部平面进行水平找正，对角线水平误差≤3‰水泥筒仓进行吊装，用定位冲进行螺栓孔的定位，待所有螺栓全部安装完成后，吊车方可松钩。注：安装时吊车及作业方式和拆除时相同进行垂直度的检测，垂直度的要求为≤3‰，必要时可在上下体连接面之间加以垫片进行垂直度调整。安装螺旋输送机，螺旋输送机安装角为 37°，各上下连接口应安装严密，防止泄漏水泥。3、骨料输送系统对基础进行找正划线，确保皮带机轴线和搅拌机轴线在一条直线上安装皮带机支架，检测皮带机支架在长度方向的直...
