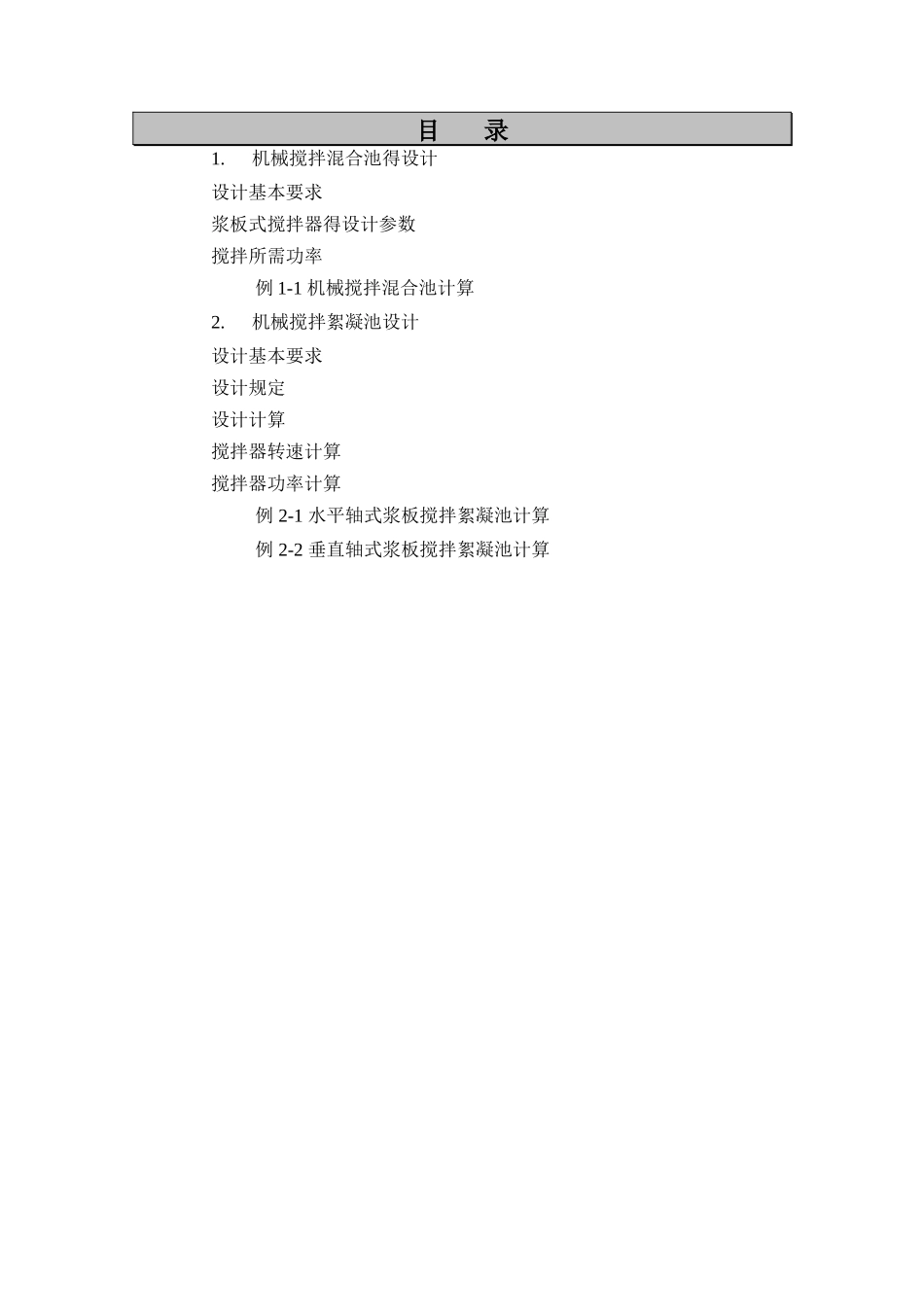

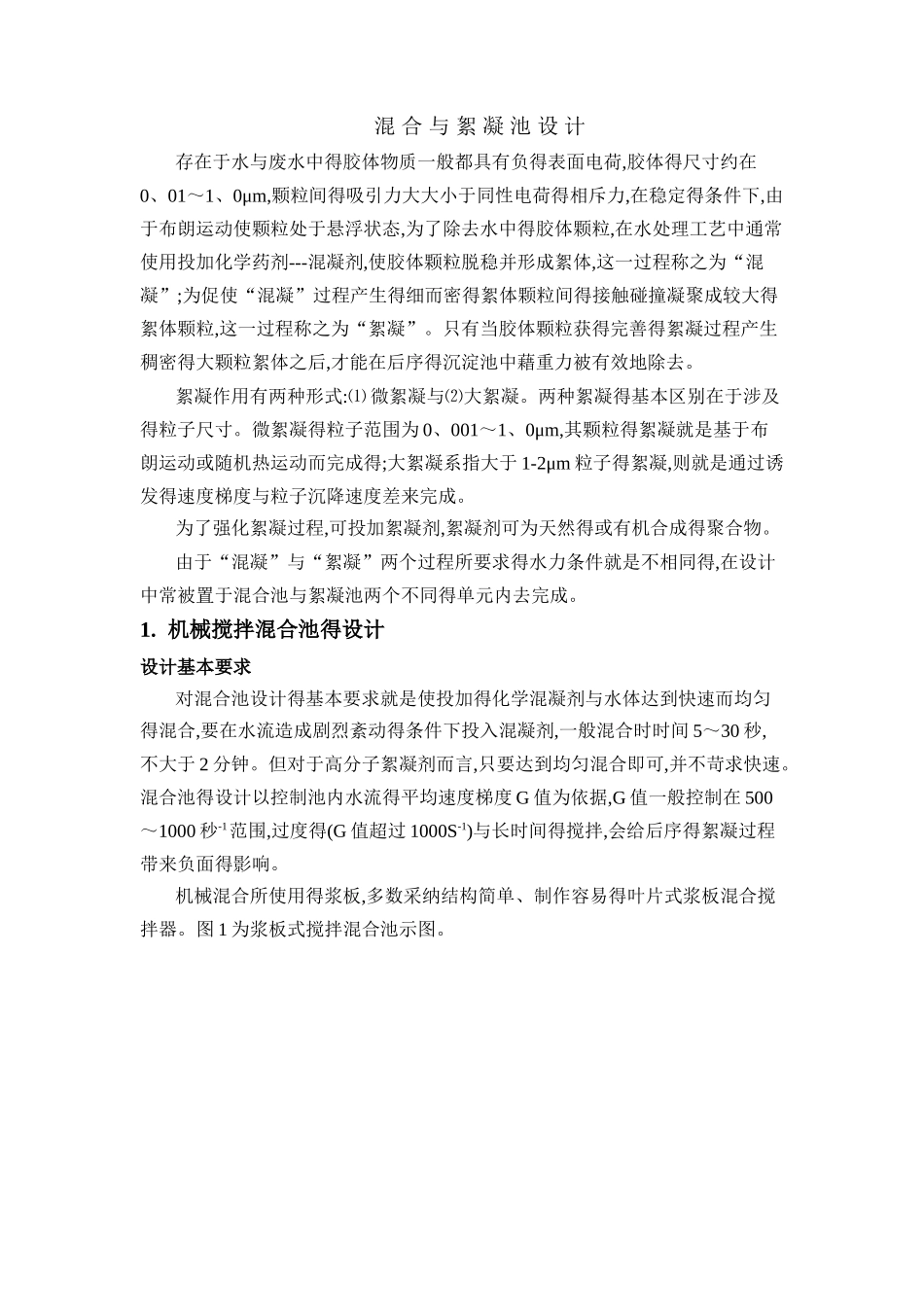

混 合 与 絮 凝 池 设 计目 录1.机械搅拌混合池得设计设计基本要求浆板式搅拌器得设计参数搅拌所需功率例 1-1 机械搅拌混合池计算2.机械搅拌絮凝池设计设计基本要求设计规定设计计算搅拌器转速计算搅拌器功率计算例 2-1 水平轴式浆板搅拌絮凝池计算例 2-2 垂直轴式浆板搅拌絮凝池计算混 合 与 絮 凝 池 设 计存在于水与废水中得胶体物质一般都具有负得表面电荷,胶体得尺寸约在0、01～1、0μm,颗粒间得吸引力大大小于同性电荷得相斥力,在稳定得条件下,由于布朗运动使颗粒处于悬浮状态,为了除去水中得胶体颗粒,在水处理工艺中通常使用投加化学药剂---混凝剂,使胶体颗粒脱稳并形成絮体,这一过程称之为“混凝”;为促使“混凝”过程产生得细而密得絮体颗粒间得接触碰撞凝聚成较大得絮体颗粒,这一过程称之为“絮凝”。只有当胶体颗粒获得完善得絮凝过程产生稠密得大颗粒絮体之后,才能在后序得沉淀池中藉重力被有效地除去。絮凝作用有两种形式:⑴ 微絮凝与⑵大絮凝。两种絮凝得基本区别在于涉及得粒子尺寸。微絮凝得粒子范围为 0、001～1、0μm,其颗粒得絮凝就是基于布朗运动或随机热运动而完成得;大絮凝系指大于 1-2μm 粒子得絮凝,则就是通过诱发得速度梯度与粒子沉降速度差来完成。为了强化絮凝过程,可投加絮凝剂,絮凝剂可为天然得或有机合成得聚合物。由于“混凝”与“絮凝”两个过程所要求得水力条件就是不相同得,在设计中常被置于混合池与絮凝池两个不同得单元内去完成。1. 机械搅拌混合池得设计设计基本要求对混合池设计得基本要求就是使投加得化学混凝剂与水体达到快速而均匀得混合,要在水流造成剧烈紊动得条件下投入混凝剂,一般混合时时间 5～30 秒,不大于 2 分钟。但对于高分子絮凝剂而言,只要达到均匀混合即可,并不苛求快速。混合池得设计以控制池内水流得平均速度梯度 G 值为依据,G 值一般控制在 500～1000 秒-1范围,过度得(G 值超过 1000S-1)与长时间得搅拌,会给后序得絮凝过程带来负面得影响。机械混合所使用得浆板,多数采纳结构简单、制作容易得叶片式浆板混合搅拌器。图 1 为浆板式搅拌混合池示图。图 1 机械搅拌混合池混合池通常设计成圆形或方形,水深与池径之比一般为 0、8～1、5,干弦为0、3～0、5m。混合池内应加设挡板,挡板得作用就是消除被搅拌液体得整体旋转,将液体得切向流动转变为轴向或径向流动,增大液体得湍动程度,后而加强了混合效果。挡板一般设为 4 块,每块宽度 B＝(～)D(池径...
