溢洪道抢险公路基层施工技术交底VIP专享

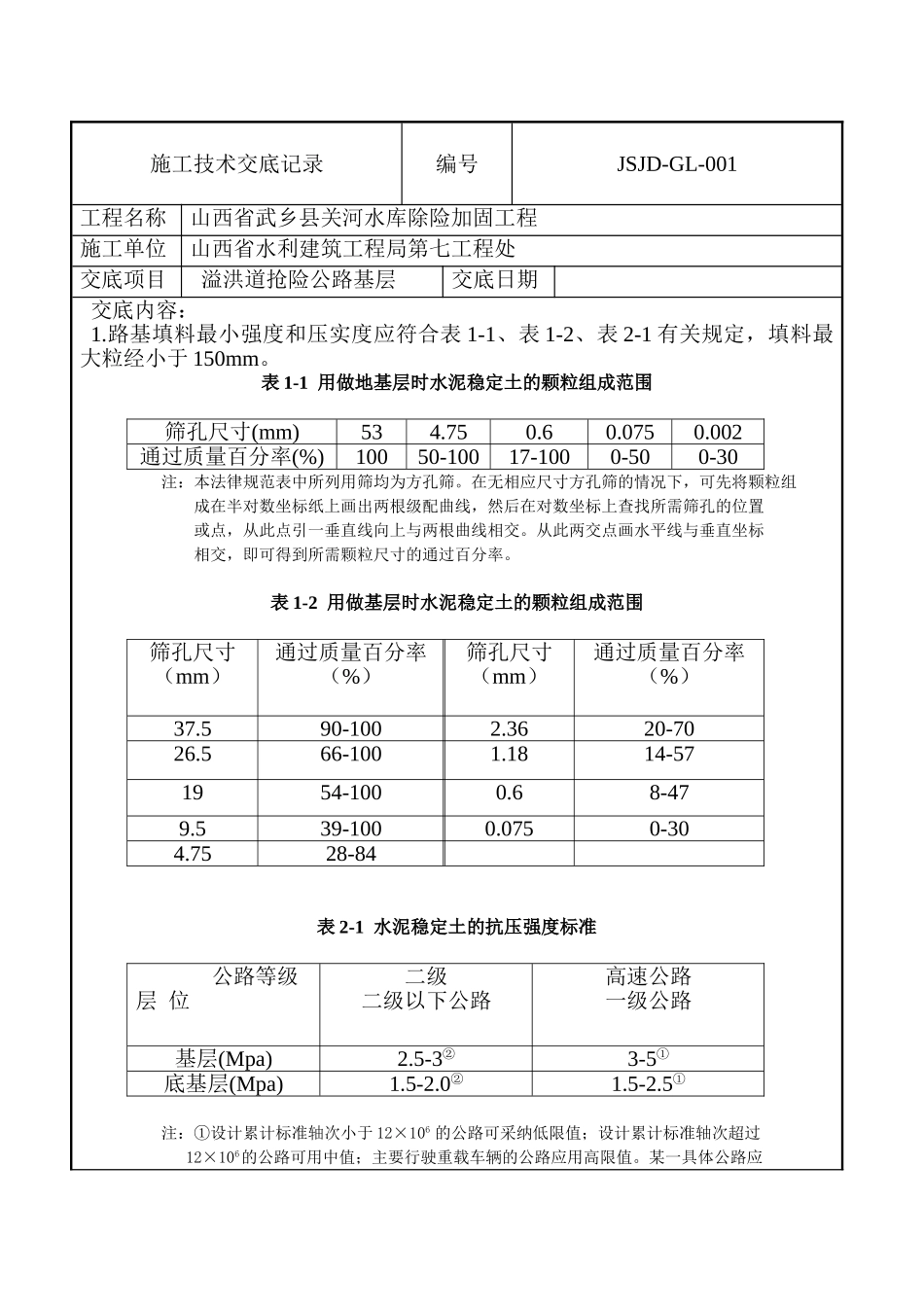

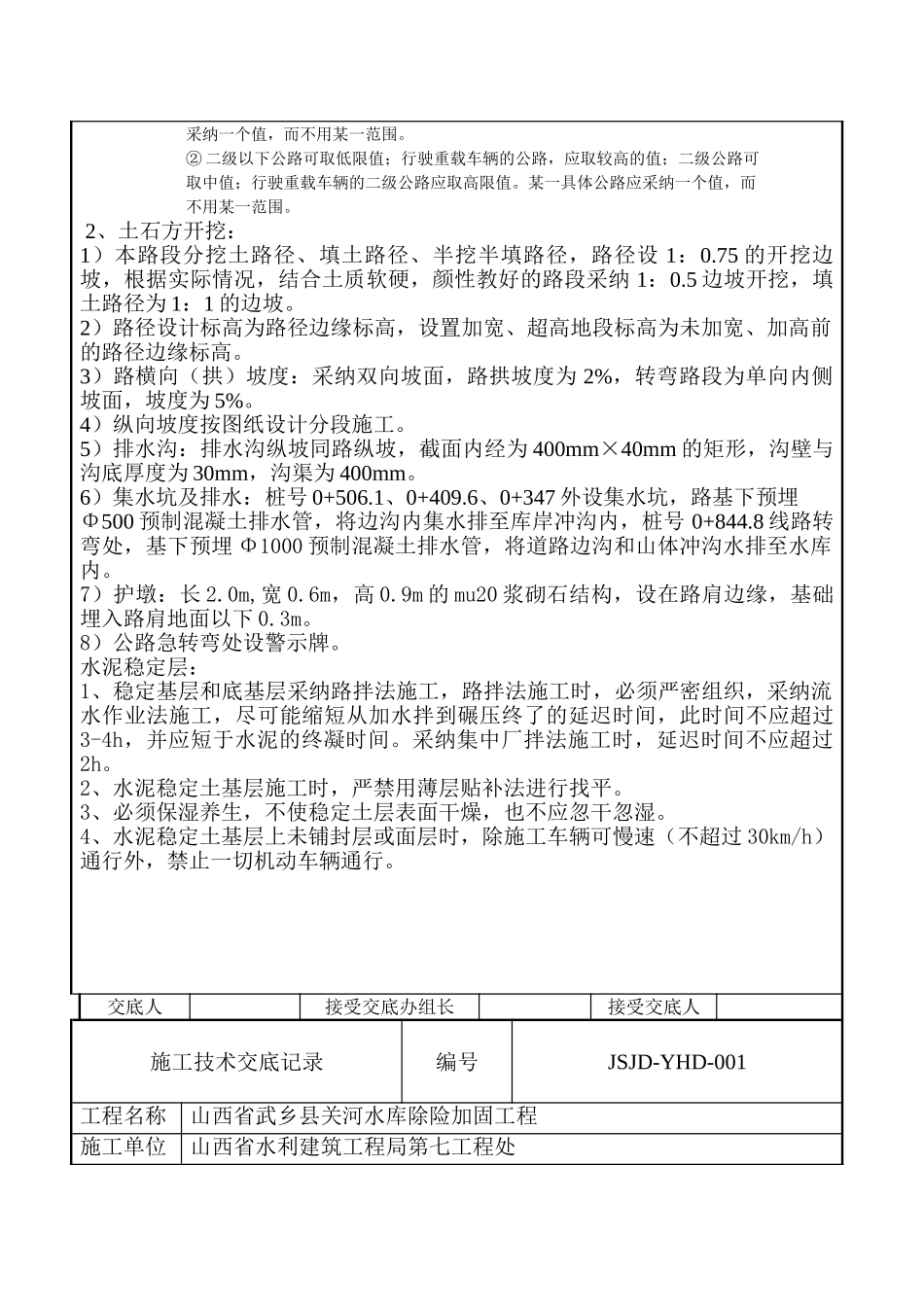

施工技术交底记录编号JSJD-GL-001工程名称山西省武乡县关河水库除险加固工程施工单位山西省水利建筑工程局第七工程处交底项目溢洪道抢险公路基层交底日期交底内容：1.路基填料最小强度和压实度应符合表 1-1、表 1-2、表 2-1 有关规定，填料最大粒经小于 150mm。表 1-1 用做地基层时水泥稳定土的颗粒组成范围筛孔尺寸(mm)534.750.60.0750.002通过质量百分率(%)10050-10017-1000-500-30注：本法律规范表中所列用筛均为方孔筛。在无相应尺寸方孔筛的情况下，可先将颗粒组成在半对数坐标纸上画出两根级配曲线，然后在对数坐标上查找所需筛孔的位置或点，从此点引一垂直线向上与两根曲线相交。从此两交点画水平线与垂直坐标相交，即可得到所需颗粒尺寸的通过百分率。表 1-2 用做基层时水泥稳定土的颗粒组成范围筛孔尺寸（mm）通过质量百分率（%）筛孔尺寸（mm）通过质量百分率（%）37.590-1002.3620-7026.566-1001.1814-571954-1000.68-479.539-1000.0750-304.7528-84表 2-1 水泥稳定土的抗压强度标准公路等级层 位二级二级以下公路高速公路一级公路基层(Mpa)2.5-3②3-5①底基层(Mpa)1.5-2.0②1.5-2.5①注：①设计累计标准轴次小于 12×106 的公路可采纳低限值；设计累计标准轴次超过12×106的公路可用中值；主要行驶重载车辆的公路应用高限值。某一具体公路应采纳一个值，而不用某一范围。 ② 二级以下公路可取低限值；行驶重载车辆的公路，应取较高的值；二级公路可取中值；行驶重载车辆的二级公路应取高限值。某一具体公路应采纳一个值，而不用某一范围。 2、土石方开挖：1）本路段分挖土路径、填土路径、半挖半填路径，路径设 1：0.75 的开挖边坡，根据实际情况，结合土质软硬，颜性教好的路段采纳 1：0.5 边坡开挖，填土路径为 1：1 的边坡。2）路径设计标高为路径边缘标高，设置加宽、超高地段标高为未加宽、加高前的路径边缘标高。3）路横向（拱）坡度：采纳双向坡面，路拱坡度为 2%，转弯路段为单向内侧坡面，坡度为 5%。4）纵向坡度按图纸设计分段施工。5）排水沟：排水沟纵坡同路纵坡，截面内经为 400mm×40mm 的矩形，沟壁与沟底厚度为 30mm，沟渠为 400mm。6）集水坑及排水：桩号 0+506.1、0+409.6、0+347 外设集水坑，路基下预埋Φ500 预制混凝土排水管，将边沟内集水排至库岸冲沟内，桩号 0+844.8 线路转弯处，基下预埋 Φ1000 预制混凝土排水管，将道路边沟和山体冲沟水排至水库内。7）护墩：长 2....
