潮流计算实例计算

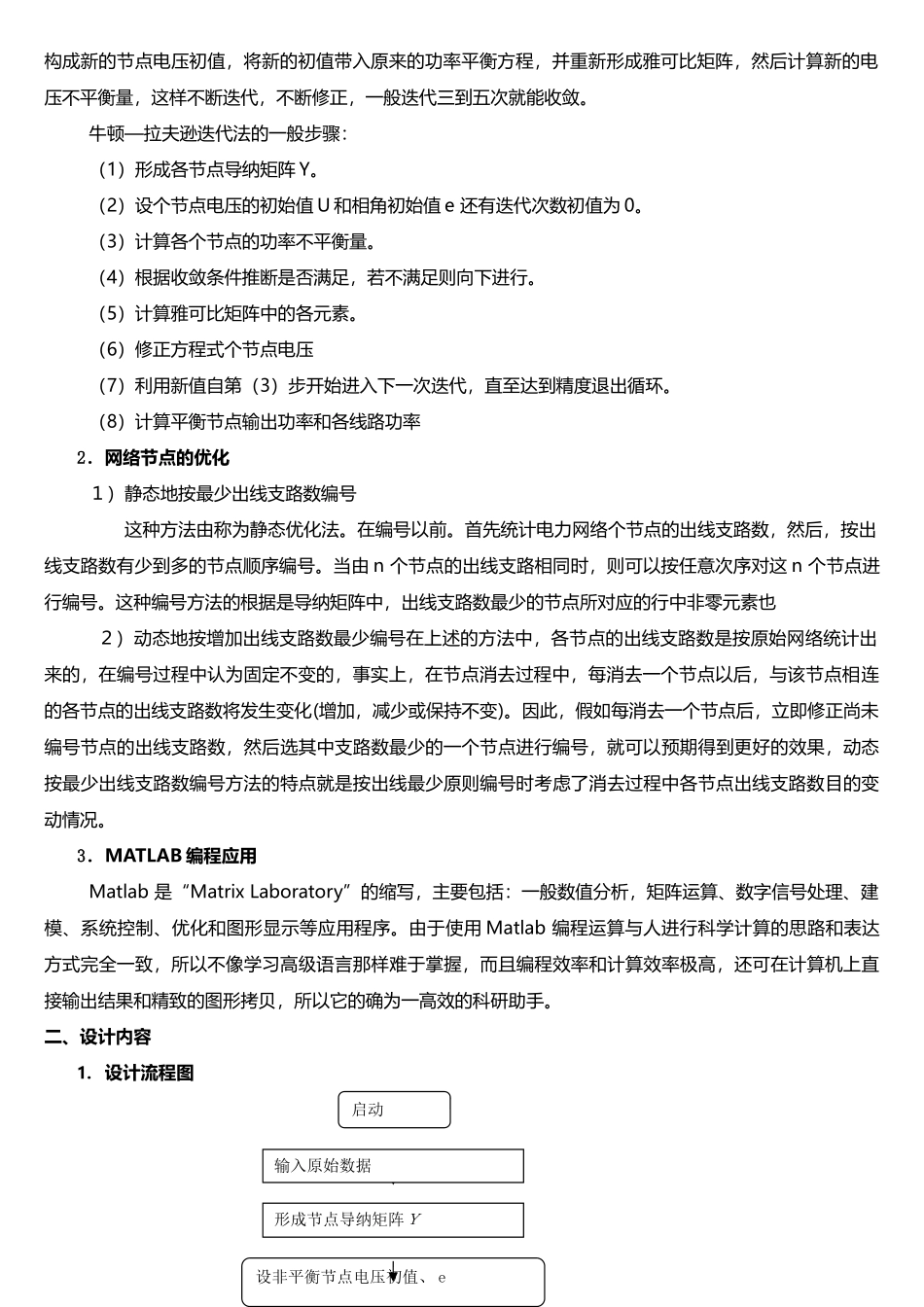

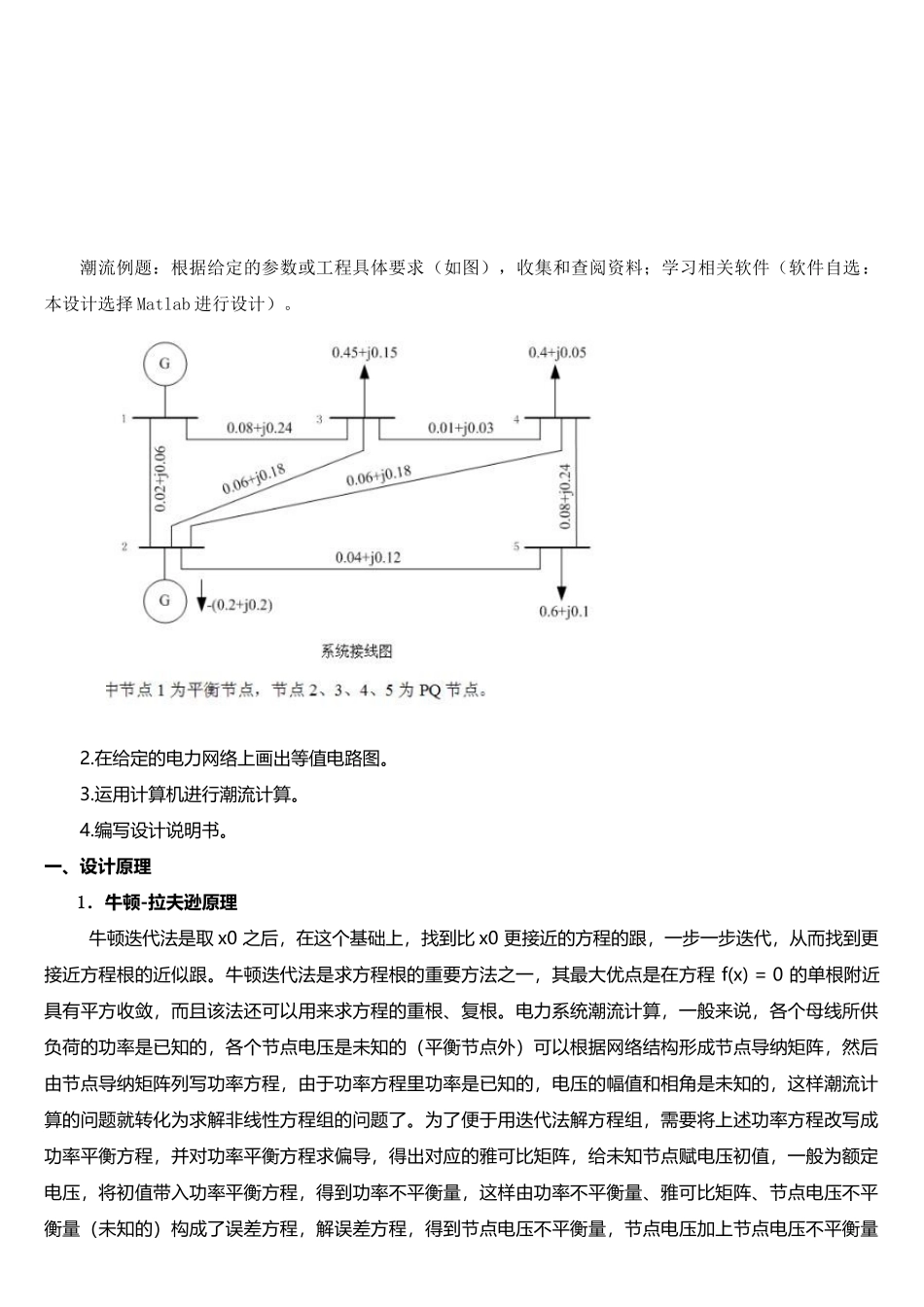

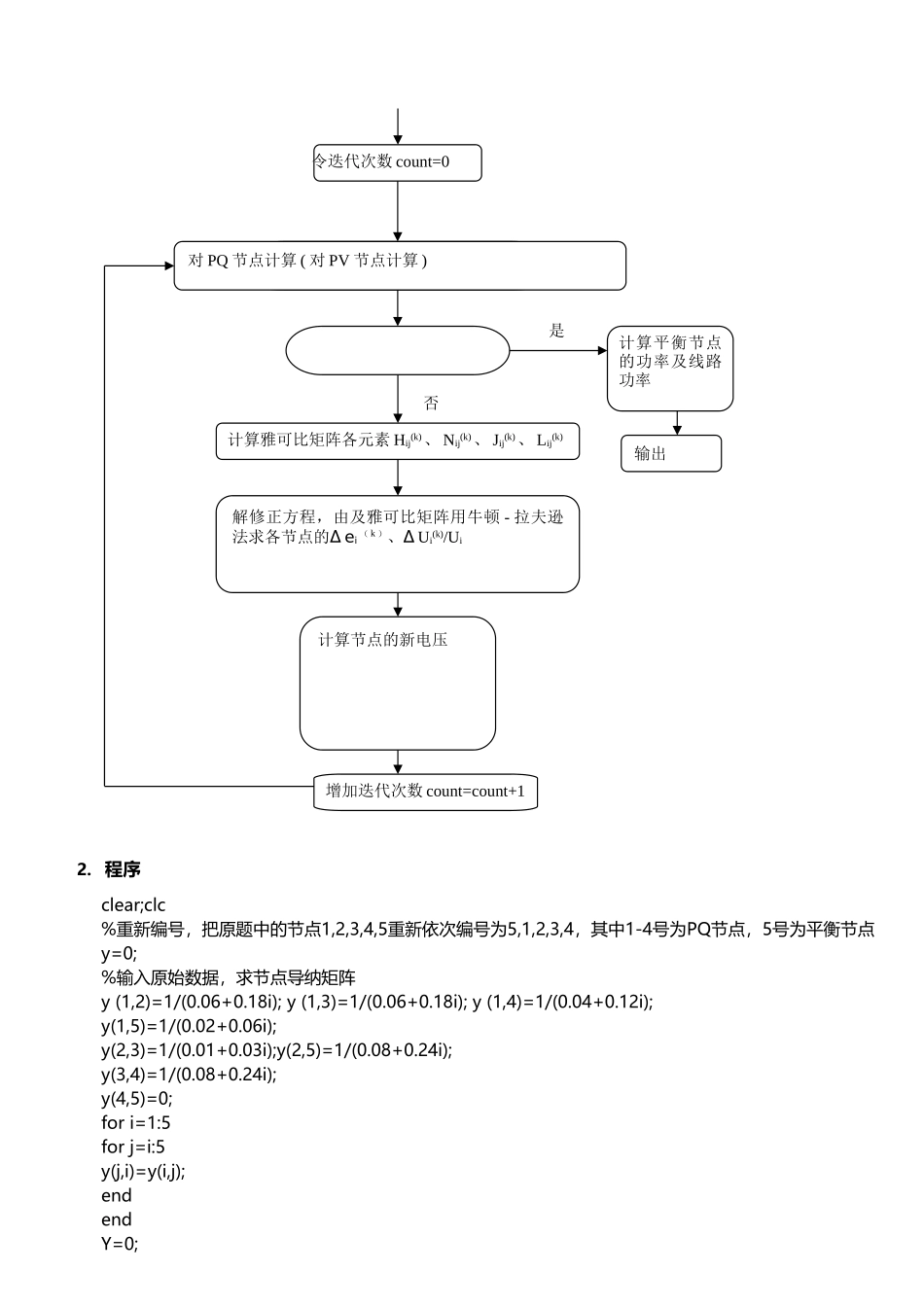

潮流例题：根据给定的参数或工程具体要求（如图），收集和查阅资料；学习相关软件（软件自选：本设计选择 Matlab 进行设计）。 2.在给定的电力网络上画出等值电路图。3.运用计算机进行潮流计算。4.编写设计说明书。一、设计原理1．牛顿-拉夫逊原理牛顿迭代法是取 x0 之后，在这个基础上，找到比 x0 更接近的方程的跟，一步一步迭代，从而找到更接近方程根的近似跟。牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程 f(x) = 0 的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点外）可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。牛顿—拉夫逊迭代法的一般步骤：（1）形成各节点导纳矩阵 Y。（2）设个节点电压的初始值 U 和相角初始值 e 还有迭代次数初值为 0。（3）计算各个节点的功率不平衡量。（4）根据收敛条件推断是否满足，若不满足则向下进行。（5）计算雅可比矩阵中的各元素。（6）修正方程式个节点电压（7）利用新值自第（3）步开始进入下一次迭代，直至达到精度退出循环。（8）计算平衡节点输出功率和各线路功率2．网络节点的优化１）静态地按最少出线支路数编号这种方法由称为静态优化法。在编号以前。首先统计电力网络个节点的出线支路数，然后，按出线支路数有少到多的节点顺序编号。当由 n 个节点的出线支路相同时，则可以按任意次序对这 n 个节点进行编号。这种编号方法的根据是导纳矩阵中，出线支路数最少的节点所对应的行中非零元素也２）动态地按增加出线支路数最少编号在上述的方法中，各节点的出线支路数是按原始网络统计出来的，...
