热工测量及仪表2025新格式VIP专享

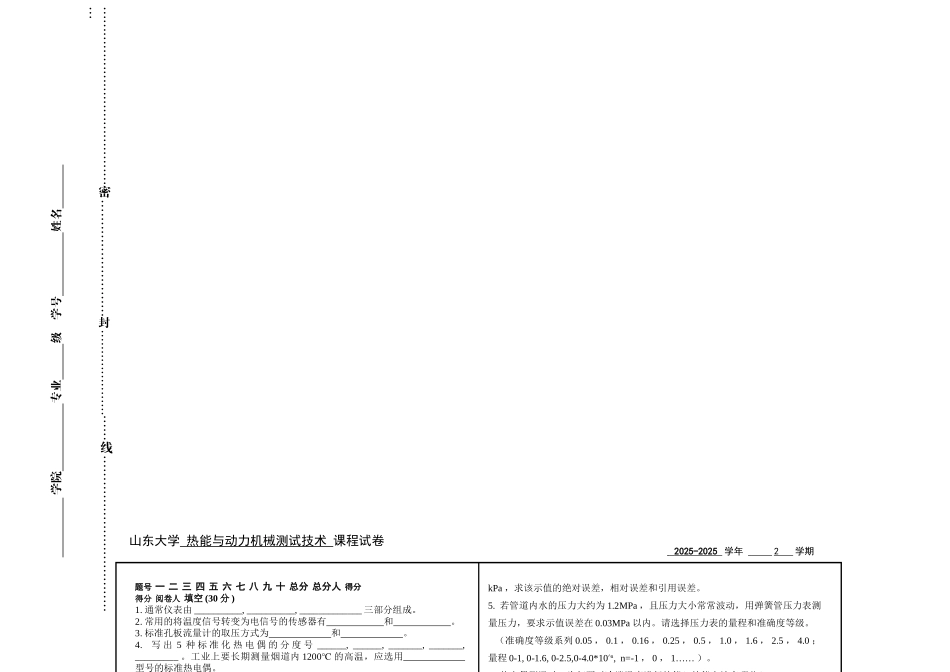

2025-2025 学年 2 学期题号 一 二 三 四 五 六 七 八 九 十 总分 总分人 得分得分 阅卷人 填空 (30 分 ) 1. 通常仪表由 __________, __________, _____________ 三部分组成。2. 常用的将温度信号转变为电信号的传感器有 和 。3. 标准孔板流量计的取压方式为 和 。4. 写 出 5 种 标 准 化 热 电 偶 的 分 度 号 ______, ______, _______, _______, _________ 。工业上要长期测量烟道内 1200℃ 的高温，应选用 型号的标准热电偶。5. 节流流量计的流出系数 C 取决于 、 、 ， 流束膨胀系数 ε取决于 、 、 。6. 在壁面温度测量中，热电偶的接触方式有多种，按导热误差从小到大排列依次是 ，应当尽量实行 接触方式。7. 管内流体温度测量中减小导热误差的措施主要有： ， ， ， 。8. 压力式温度计的工作原理是 ，大气压力改变时受影响最大的是 温度计。9. 差压式水位计准确测量汽包水位的关键是 之间的准确转换。得分 阅卷人 简答题（ 49 分，每题 7 分）1. 在压力传感器（变送器）中 , 将弹性元件位移信号转化为电信号的方式主要有那些？它们各输出什么样的电信号？2. 简述电子电位差计和电子平衡电桥的异同点。3. 用标准孔板流量计测量高温蒸汽流量时，取压口应当在什么位置？除此之外，测压仪表在安装、使用中还应注意哪些问题？4. 用测量范围为 50~+150kPa 的压力表测量 140kPa 压力时，仪表示值为 +136 kPa ，求该示值的绝对误差，相对误差和引用误差。5. 若管道内水的压力大约为 1.2MPa ，且压力大小常常波动，用弹簧管压力表测量压力，要求示值误差在 0.03MPa 以内。请选择压力表的量程和准确度等级。 （准确度等级系列 0.05 ， 0.1 ， 0.16 ， 0.25 ， 0.5 ， 1.0 ， 1.6 ， 2.5 ， 4.0 ；量程 0-1, 0-1.6, 0-2.5,0-4.0*10^n, n=-1 ， 0 ， 1…… ）。6. 热电偶测温时，为何要对冷端温度进行补偿？补偿方法有哪些？7. 测量水流量的一套标准孔板流量计，其最大流量 G=1200T/H ， 最大差压 P=3500mm 水柱。若测得压差为 P=2500mm 水柱，问实际流量为多少？得分 阅卷人 综合题（总分 21 ：第一题 12 分，第二题 9 分）1. 用热电偶重复 16 次测量某恒温箱温度：测量值见下表，当置信概率 P=95.45%时，试用拉依达准则推断有无粗大误差并确定置信区间，给出测量结果。序号 N12345678 ...
