焊装输送线简介

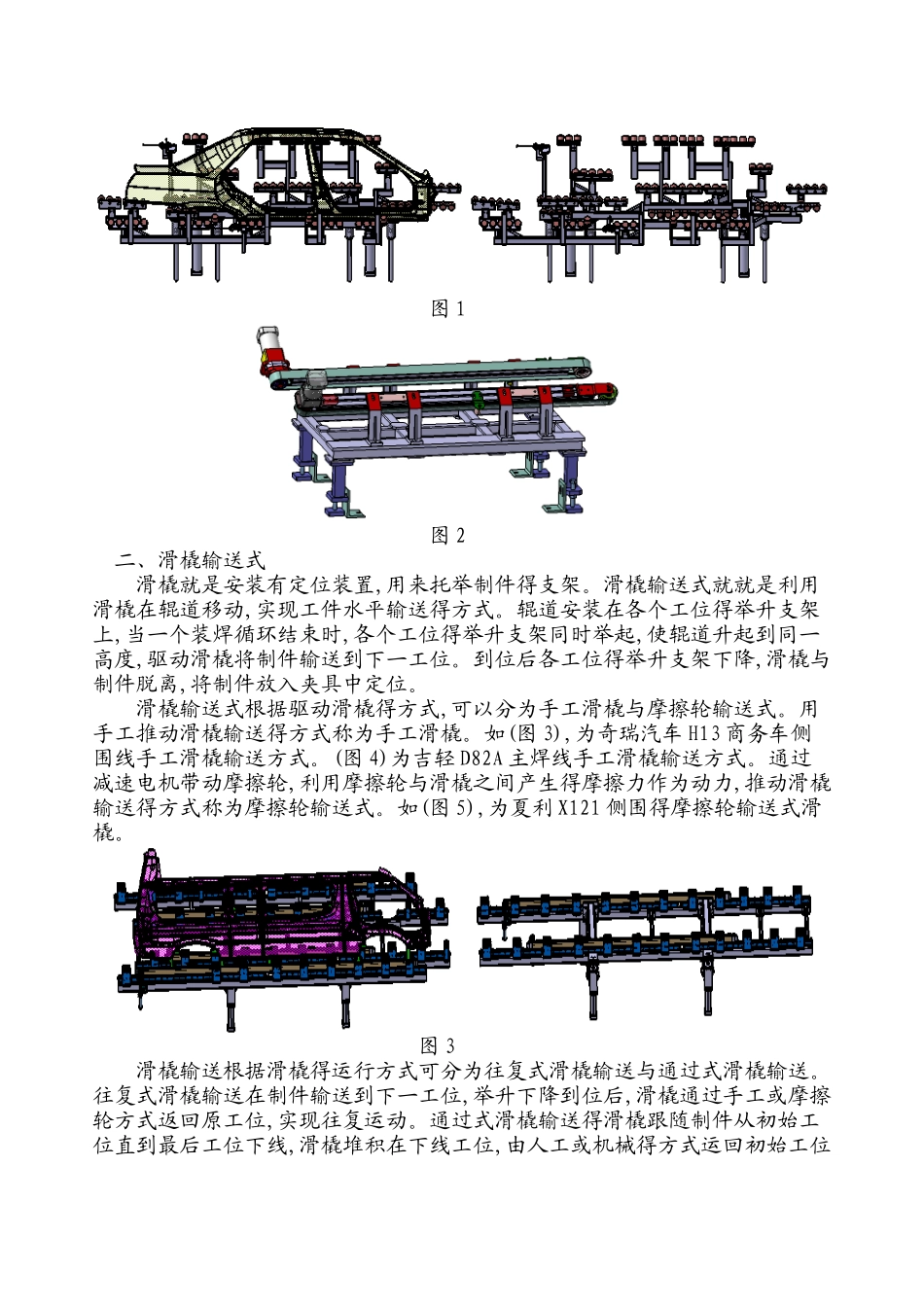

焊装输送线焊装输送线2025、6、24 修改 都韧刚车身焊装输送线就是装焊生产线得一个重要组成部分。就是实现各工位之间得制件传送得装置。就是汽车制造过程中一个十分重要得生产环节。随着现代汽车工业得飞速进展,对制造工艺过程得机械自动化要求愈来愈高。为了提高生产率,减轻工人得劳动强度,提高汽车得质量与产量,应当尽量采纳并且不断研制先进得机械自动化生产设备。输送装置提高了生产率,改善了劳动条件,保证了作为产品得汽车得质量与产量。根据输送线与装焊制件得空间相对位置,可以分为底置输送线与顶置输送线。顶置输送线又称为空中往复式,一般分为吊具直送式与上夹具平移式。吊具直送式就是在每个工位上方安装一套吊具,利用这些吊具在空中轨道上得同步往复运动来输送制件。每当一个装焊循环完成后,吊具自动抓住制件使其脱离升降台,并将制件送至下一工位得升降台面上,然后吊具回位。上夹具平移式就是在每个工位上方安装一套带提升装置得上夹具。每当一个制件得装焊循环完成后,提升装置下降,通过上夹具将工件夹紧提升至平移高度,平移装置带动提升装置将制件平移至下一工位。输送到位后提升装置下降,上夹具松开,将制件放入夹具体定位后,提升装置再升起,与上夹具返回初始位置。这种输送方式对于某些底面形状复杂、不宜用往复杆输送得大总成如:轿车底板、中、轻型载重车得驾驶室等,比较适用。但就是,因为输送装置整体安装在空中桁架上,位于制件得上方,故对厂房高度上有要求。同时,从安全角度考虑,应该在空中设置安全护网,防止制件掉落损害工作人员。底置输送线就是常用得输送形式,根据输送线得结构形式,大体可以分为:举升直送式、滑橇输送式、工艺小车输送式、滚床输送式、自动导向小车输送式及往复杆输送。由于底置输送得常用性以及结构形式得多样性,下面着重就底置输送得各种形式进行介绍。一、举升直送式举升直送式就是安装在夹具举升支架上得输送体升起后,将制件举起脱离夹具,直接将制件输送至下一工位得输送方式。根据输送体得不同,可以分为滚轮输送与皮带输送。滚轮输送式在举升支架上安装得就是滚轮,在各个工位之间用滚道连接起来,通常用手工得方法将制件推送到下一工位。如(图 1),为华普海域 506 车型侧围线输送装置。这种生产线劳动强度较大,效率较低,适用于批量不大得生产。皮带输送在举升支架上安装得就是同步齿型带,通过电机带动皮带输送制件,如(图 2),为华普海域 506 车型行李箱输送装置。由于制件直接与滚轮或皮带接触,因此...
