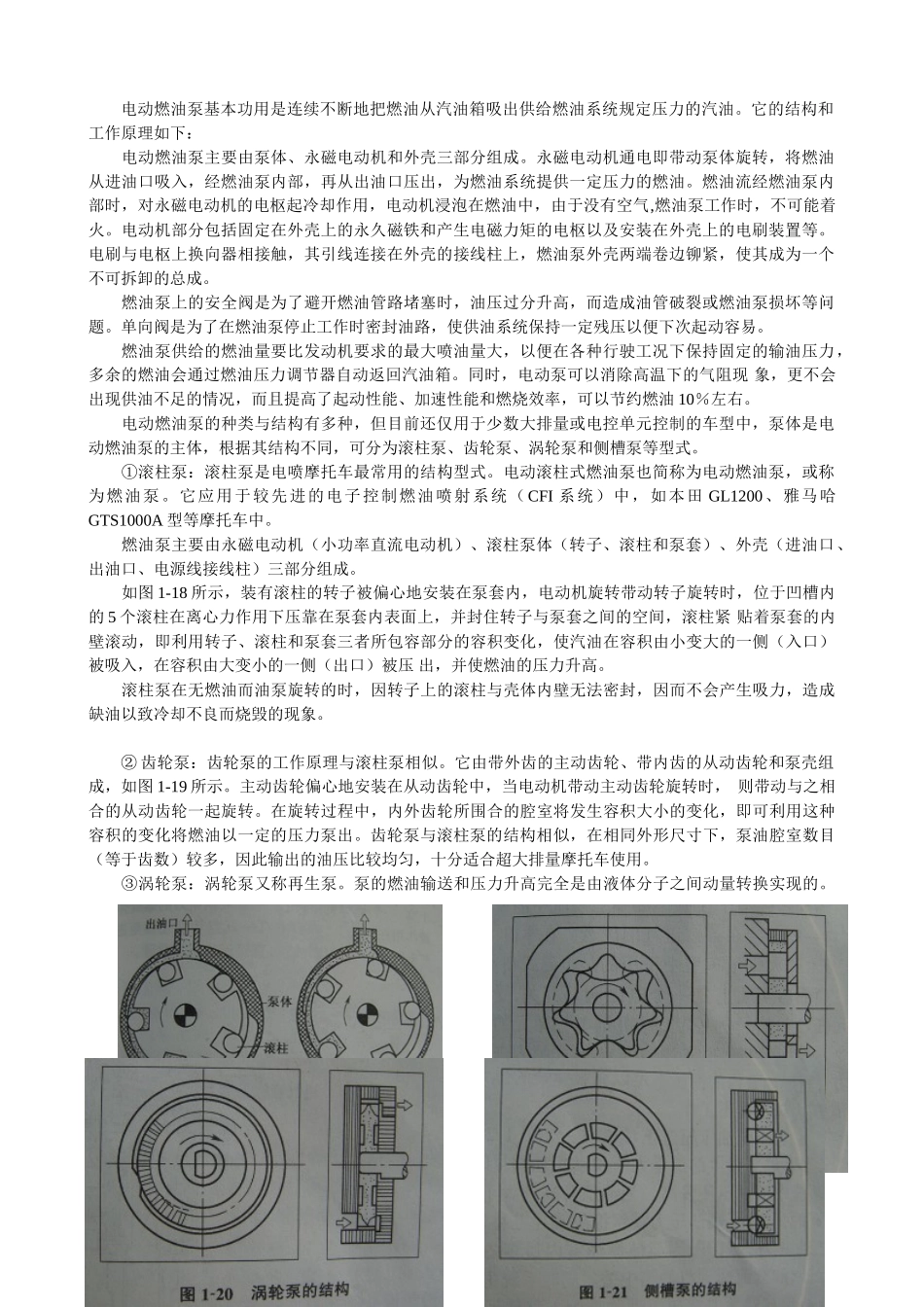

电动燃油泵基本功用是连续不断地把燃油从汽油箱吸出供给燃油系统规定压力的汽油。它的结构和工作原理如下： 电动燃油泵主要由泵体、永磁电动机和外壳三部分组成。永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，经燃油泵内部，再从出油口压出，为燃油系统提供一定压力的燃油。燃油流经燃油泵内部时，对永磁电动机的电枢起冷却作用，电动机浸泡在燃油中，由于没有空气,燃油泵工作时，不可能着火。电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置等。电刷与电枢上换向器相接触，其引线连接在外壳的接线柱上，燃油泵外壳两端卷边铆紧，使其成为一个不可拆卸的总成。 燃油泵上的安全阀是为了避开燃油管路堵塞时，油压过分升高，而造成油管破裂或燃油泵损坏等问题。单向阀是为了在燃油泵停止工作时密封油路，使供油系统保持一定残压以便下次起动容易。 燃油泵供给的燃油量要比发动机要求的最大喷油量大，以便在各种行驶工况下保持固定的输油压力，多余的燃油会通过燃油压力调节器自动返回汽油箱。同时，电动泵可以消除高温下的气阻现 象，更不会出现供油不足的情况，而且提高了起动性能、加速性能和燃烧效率，可以节约燃油 10％左右。 电动燃油泵的种类与结构有多种，但目前还仅用于少数大排量或电控单元控制的车型中，泵体是电动燃油泵的主体，根据其结构不同，可分为滚柱泵、齿轮泵、涡轮泵和侧槽泵等型式。 ①滚柱泵：滚柱泵是电喷摩托车最常用的结构型式。电动滚柱式燃油泵也简称为电动燃油泵，或称为燃油泵。它应用于较先进的电子控制燃油喷射系统（ CFI 系统）中，如本田 GL1200、雅马哈GTS1000A 型等摩托车中。 燃油泵主要由永磁电动机（小功率直流电动机）、滚柱泵体（转子、滚柱和泵套）、外壳（进油口、出油口、电源线接线柱）三部分组成。 如图 1-18 所示，装有滚柱的转子被偏心地安装在泵套内，电动机旋转带动转子旋转时，位于凹槽内的 5 个滚柱在离心力作用下压靠在泵套内表面上，并封住转子与泵套之间的空间，滚柱紧 贴着泵套的内壁滚动，即利用转子、滚柱和泵套三者所包容部分的容积变化，使汽油在容积由小变大的一侧（入口）被吸入，在容积由大变小的一侧（出口）被压 出，并使燃油的压力升高。 滚柱泵在无燃油而油泵旋转的时，因转子上的滚柱与壳体内壁无法密封，因而不会产生吸力，造成缺油以致冷却不良而烧毁的现象。 ② 齿轮泵：齿轮泵的工作原理与滚柱泵相似。它...
