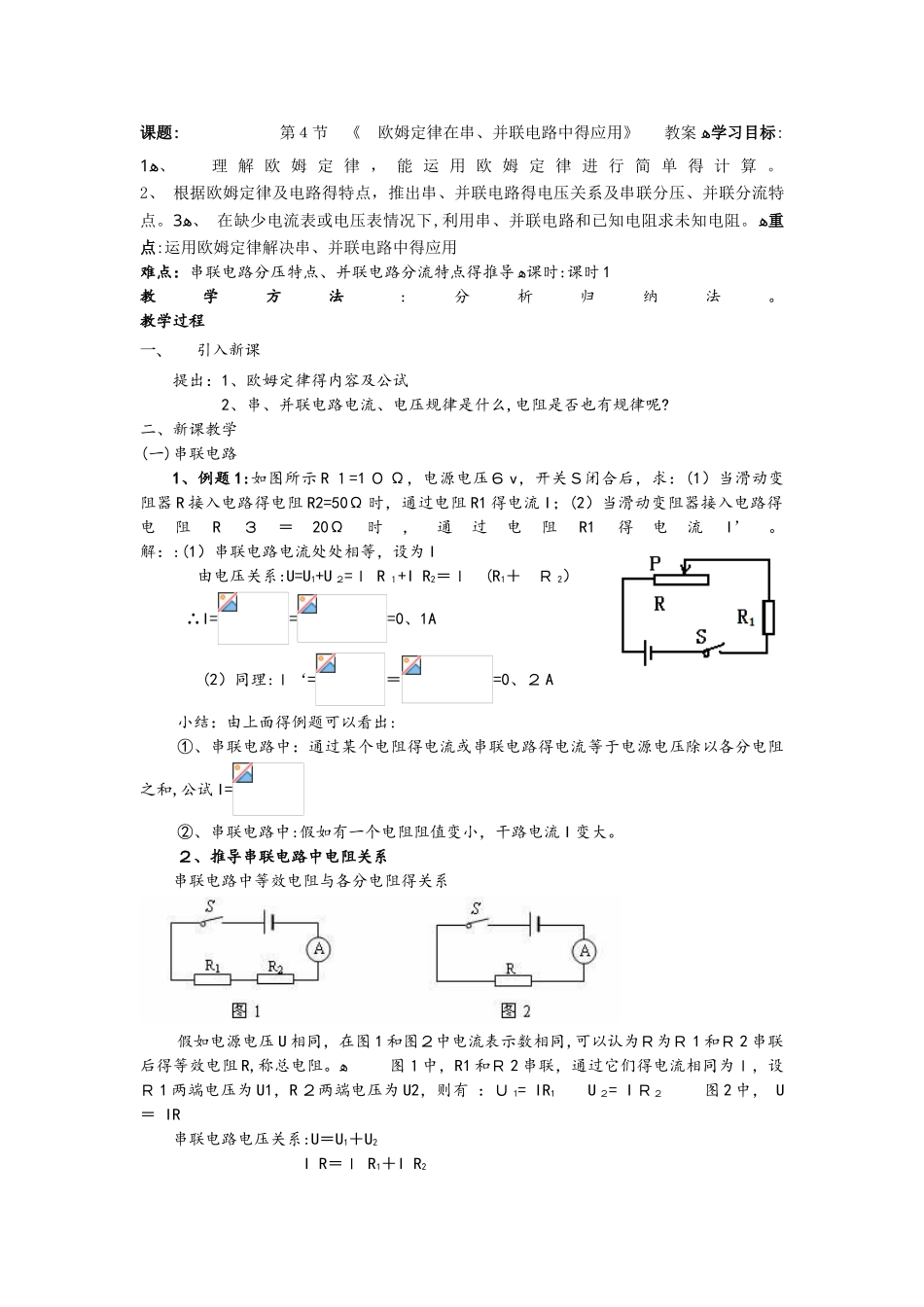

课题: 第４节 《 欧姆定律在串、并联电路中得应用》 教案ﻫ学习目标:ﻫ1、 理 解 欧 姆 定 律 ， 能 运 用 欧 姆 定 律 进 行 简 单 得 计 算 。2、 根据欧姆定律及电路得特点，推出串、并联电路得电压关系及串联分压、并联分流特点。ﻫ3、 在缺少电流表或电压表情况下,利用串、并联电路和已知电阻求未知电阻。ﻫ重点:运用欧姆定律解决串、并联电路中得应用难点：串联电路分压特点、并联电路分流特点得推导ﻫ课时:课时 1教学方法 :分析归纳法。教学过程一、引入新课提出：1、欧姆定律得内容及公试2、串、并联电路电流、电压规律是什么,电阻是否也有规律呢?二、新课教学(一)串联电路1、例题 1:如图所示 R １=1 ０ Ω，电源电压６ v，开关Ｓ闭合后，求：(1）当滑动变阻器 R 接入电路得电阻 R2=50Ω 时，通过电阻 R1 得电流 I；(2）当滑动变阻器接入电路得电阻R３＝20Ω时，通过电阻R1得电流I’。解：:(1）串联电路电流处处相等，设为 I 由电压关系:U=U1+U ２=Ｉ R １+I R2＝Ｉ (R1＋ Ｒ 2） ∴I===0、1A (2）同理:Ｉ‘=＝=0、２ A小结：由上面得例题可以看出:①、串联电路中：通过某个电阻得电流或串联电路得电流等于电源电压除以各分电阻之和,公试 I=②、串联电路中:假如有一个电阻阻值变小，干路电流 I 变大。 ２、推导串联电路中电阻关系串联电路中等效电阻与各分电阻得关系假如电源电压 U 相同，在图 1 和图２中电流表示数相同,可以认为Ｒ为Ｒ 1 和Ｒ 2 串联后得等效电阻 R,称总电阻。ﻫ 图１中，R1 和Ｒ 2 串联，通过它们得电流相同为Ｉ，设Ｒ 1 两端电压为 U1，R ２两端电压为 U2，则有 ：Ｕ 1= IR1 U ２= I Ｒ２ 图 2 中， U＝ IR串联电路电压关系:U＝U1＋U2I R＝Ｉ R1＋I R2R=R1＋R2结论:串联电路中总电阻等于各串联电阻之和 表达式：R＝R １+R ２+----Rn说明:几个电阻串联,相当增加导体得长度，所以总电阻比任何一个电阻都大即:R﹥R1,R﹥R23、推导串联电路分压规律ﻫ串联电路电流是一定得即:I＝I １=I ２ I=I １ =＝ =＝结论：串联电路中，电阻两端电压之比等于 对应电阻之比 、或说:串联电路中电阻分得得电压与电阻成正比，（电阻越大，电压就越大)ﻫ应用：只有一只电压表和一个已知电阻测未知电阻。ﻫ1、分别测 R ０＼Rx两端得电压 U0、U ｘ ==Ｉ, ∴Ｒ x=2、分别测 R0两端得电压 U0、和电源电压Ｕ∴Ｒ x=（二）、并...
