特大桥钻孔桩施工技术交底

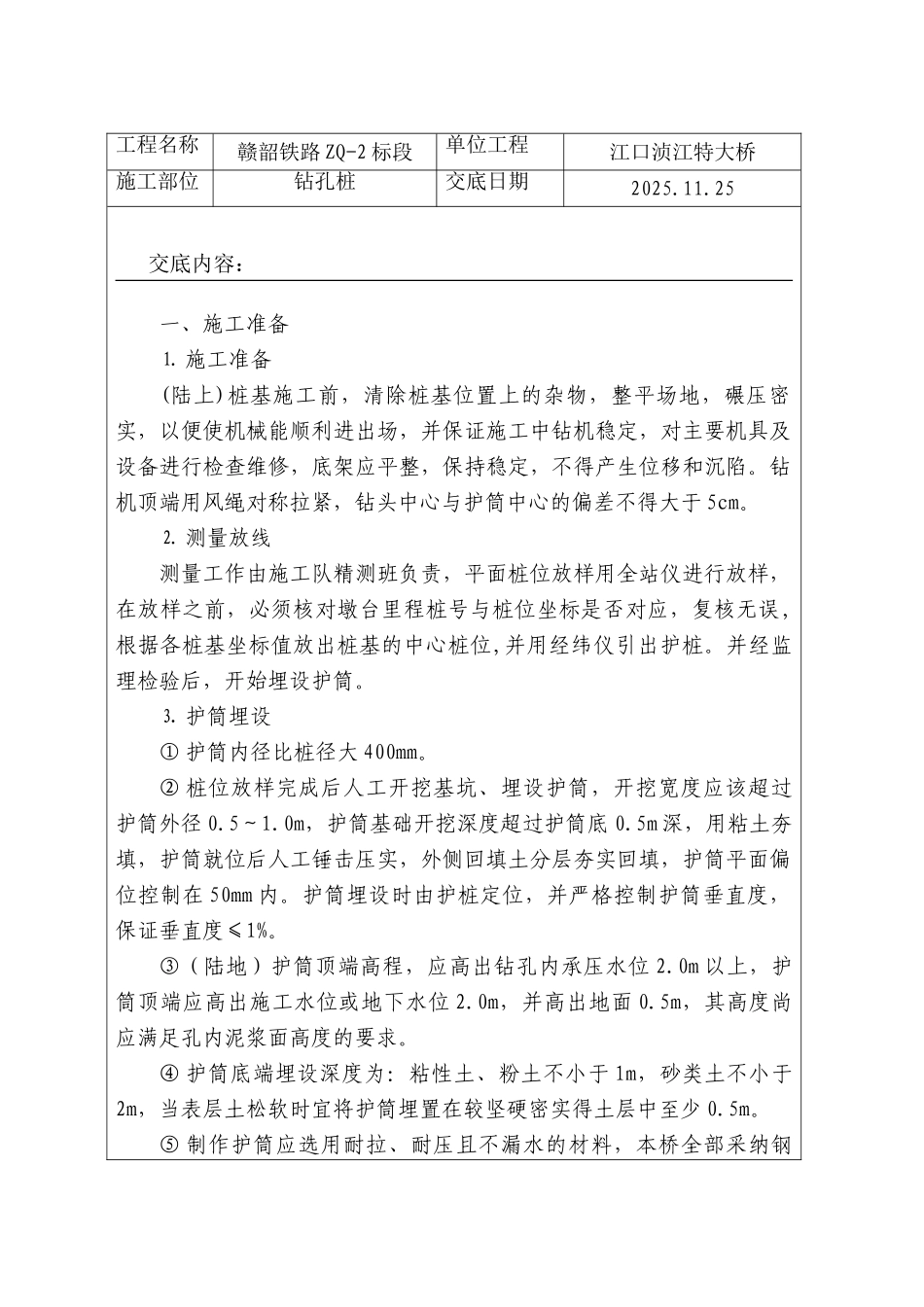

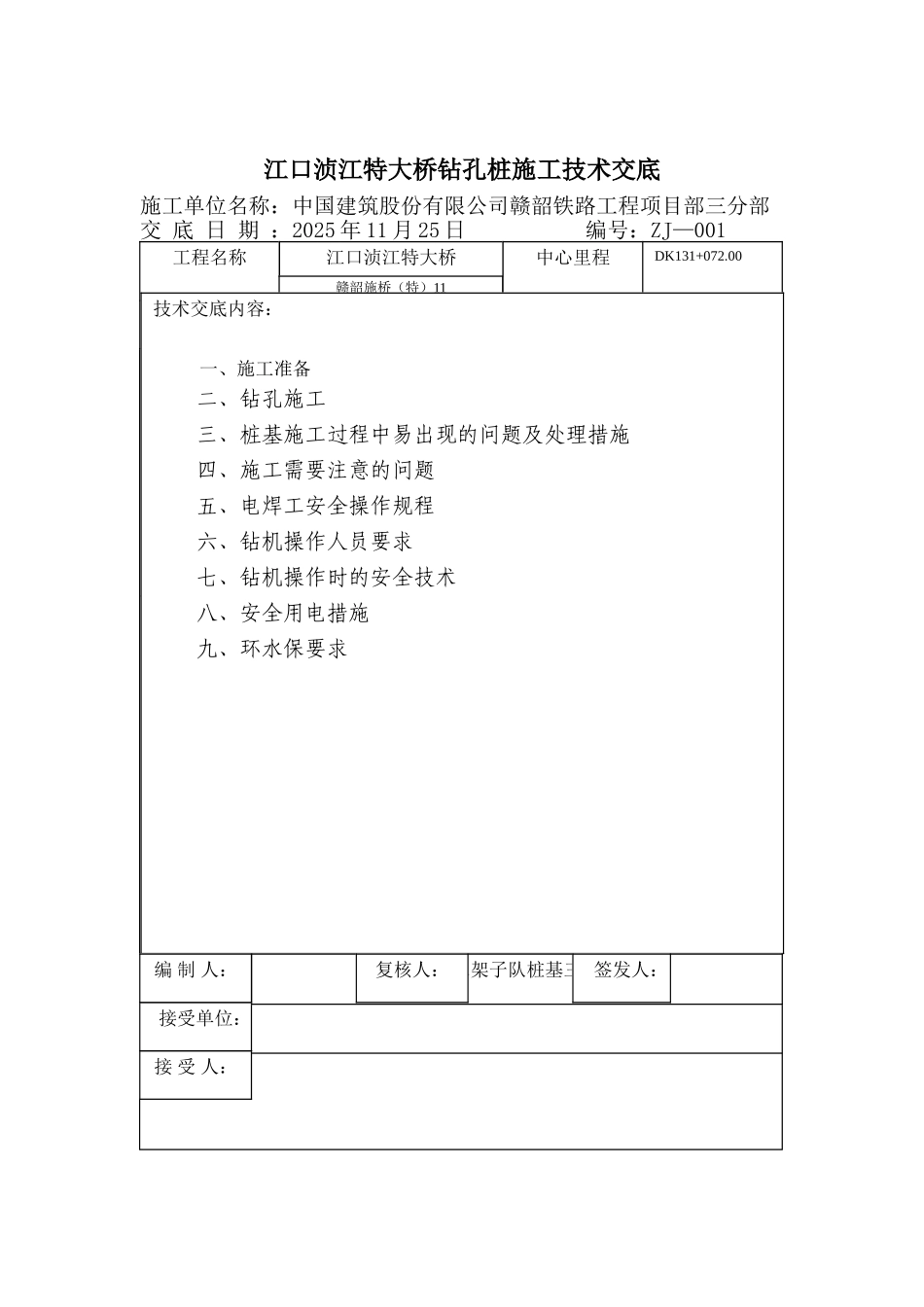

江口浈江特大桥钻孔桩施工技术交底施工单位名称：中国建筑股份有限公司赣韶铁路工程项目部三分部交 底 日 期 ：2025 年 11 月 25 日 编号：ZJ—001技术交底 DK125+438.920—DK126+536.520工程名称设计文件编号江口浈江特大桥中心里程DK131+072.00赣韶施桥（特）11赣韶施桥参 01施工部位钻孔桩技术交底内容：一、施工准备二、钻孔施工三、桩基施工过程中易出现的问题及处理措施四、施工需要注意的问题五、电焊工安全操作规程六、钻机操作人员要求七、钻机操作时的安全技术八、安全用电措施九、环水保要求接 受 人：接受单位：第二架子队桩基三班编 制 人：复核人：签发人：工程名称赣韶铁路 ZQ-2 标段单位工程江口浈江特大桥施工部位钻孔桩交底日期2025.11.25交底内容：一、施工准备⒈ 施工准备(陆上)桩基施工前，清除桩基位置上的杂物，整平场地，碾压密实，以便使机械能顺利进出场，并保证施工中钻机稳定，对主要机具及设备进行检查维修，底架应平整，保持稳定，不得产生位移和沉陷。钻机顶端用风绳对称拉紧，钻头中心与护筒中心的偏差不得大于 5cm。⒉ 测量放线测量工作由施工队精测班负责，平面桩位放样用全站仪进行放样，在放样之前，必须核对墩台里程桩号与桩位坐标是否对应，复核无误,根据各桩基坐标值放出桩基的中心桩位,并用经纬仪引出护桩。并经监理检验后，开始埋设护筒。⒊ 护筒埋设① 护筒内径比桩径大 400mm。② 桩位放样完成后人工开挖基坑、埋设护筒，开挖宽度应该超过护筒外径 0.5～1.0m，护筒基础开挖深度超过护筒底 0.5m 深，用粘土夯填，护筒就位后人工锤击压实，外侧回填土分层夯实回填，护筒平面偏位控制在 50mm 内。护筒埋设时由护桩定位，并严格控制护筒垂直度，保证垂直度≤1%。③（陆地）护筒顶端高程，应高出钻孔内承压水位 2.0m 以上，护筒顶端应高出施工水位或地下水位 2.0m，并高出地面 0.5m，其高度尚应满足孔内泥浆面高度的要求。④ 护筒底端埋设深度为：粘性土、粉土不小于 1m，砂类土不小于2m，当表层土松软时宜将护筒埋置在较坚硬密实得土层中至少 0.5m。⑤ 制作护筒应选用耐拉、耐压且不漏水的材料，本桥全部采纳钢护筒。⒋ 钻孔对位钻机对位时应将钻头拉起，使其在自重作用下悬垂，然后缓缓下落，不能触地，保证钻头垂直，使其重心轴线在平面上的投影位置与单桩中心偏差不能超过 50mm，否则，应重新对位，直至满足要求为准，钻机对位后，钻机的顶端和底座应平稳，保...
