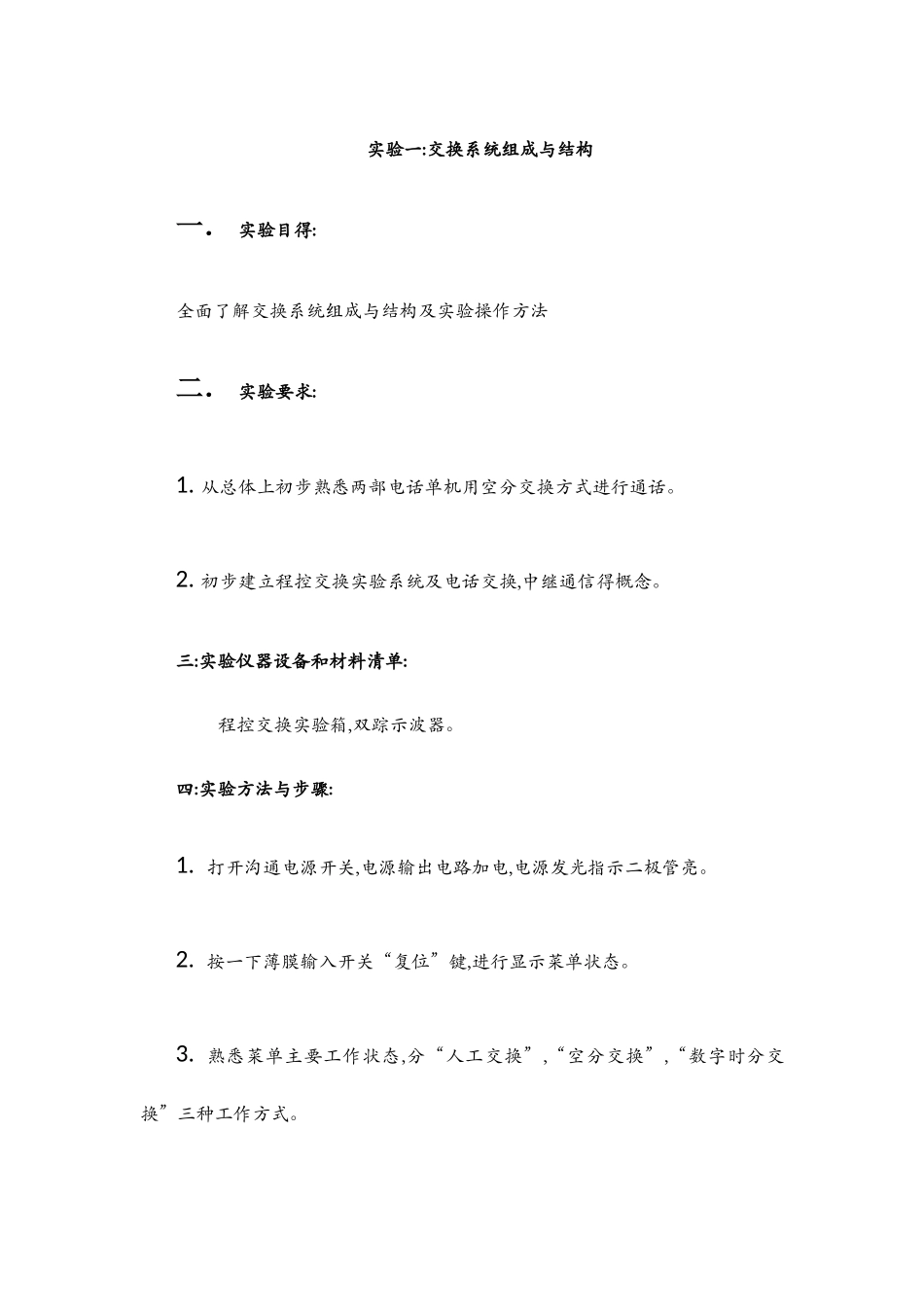

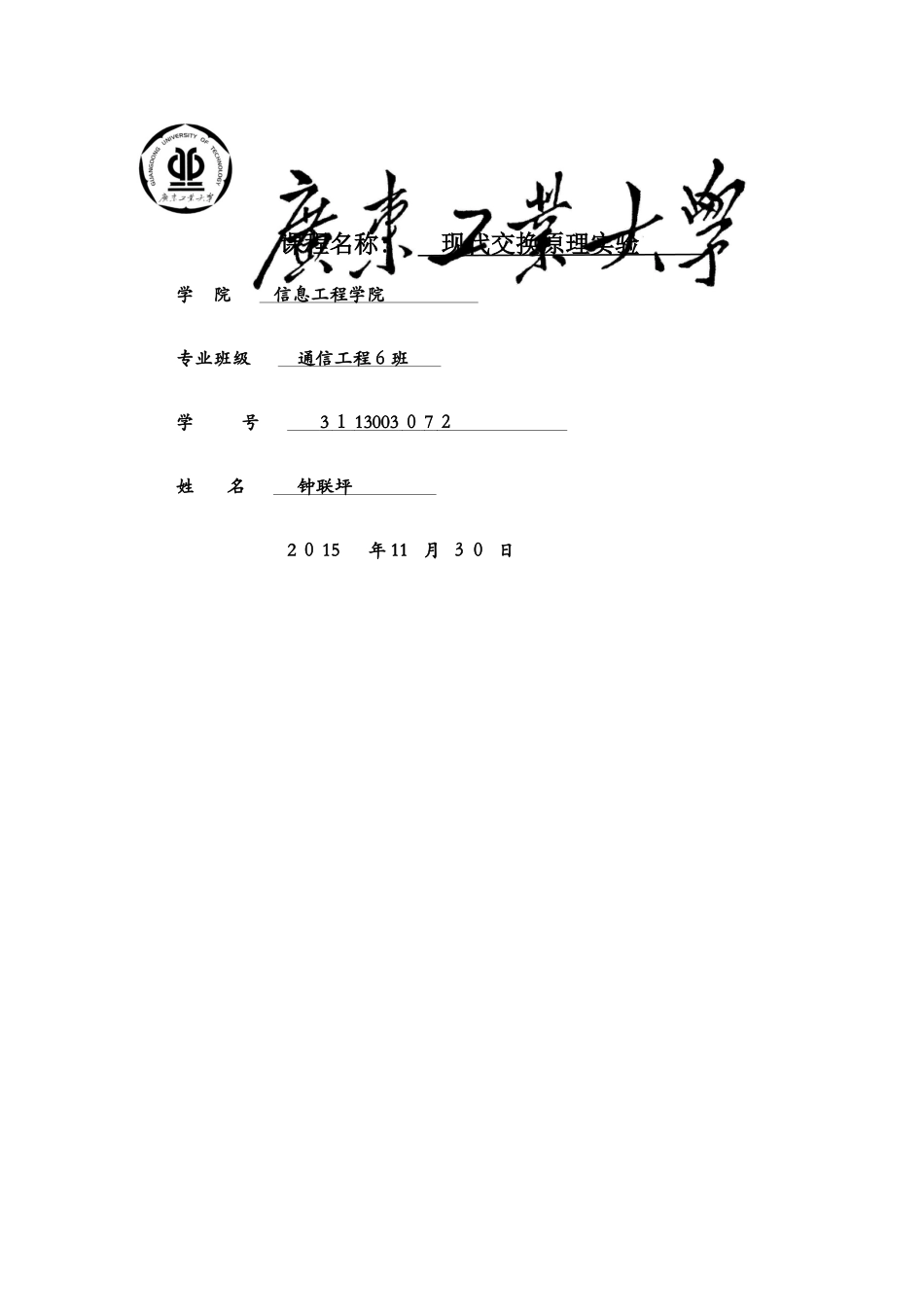

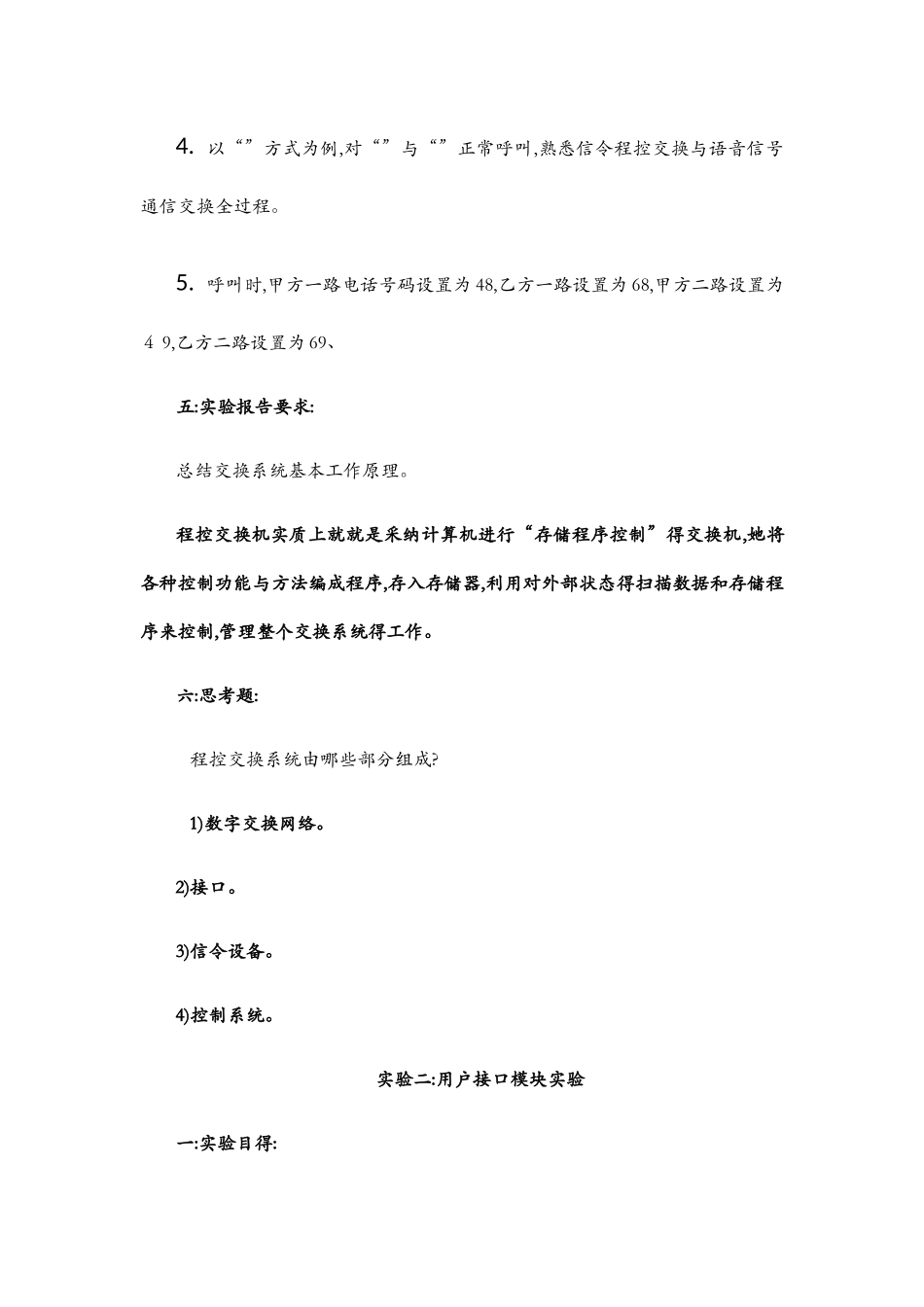

课程名称: 现代交换原理实验学 院 信息工程学院 专业班级 通信工程６班 学 号 3 １ 13003 ０ 7 ２ 姓 名 钟联坪 2 ０ 15 年 11 月 ３０ 日实验一:交换系统组成与结构一． 实验目得:全面了解交换系统组成与结构及实验操作方法二． 实验要求:1. 从总体上初步熟悉两部电话单机用空分交换方式进行通话。2. 初步建立程控交换实验系统及电话交换,中继通信得概念。三:实验仪器设备和材料清单: 程控交换实验箱,双踪示波器。四:实验方法与步骤:1. 打开沟通电源开关,电源输出电路加电,电源发光指示二极管亮。2. 按一下薄膜输入开关“复位”键,进行显示菜单状态。3. 熟悉菜单主要工作状态,分“人工交换”,“空分交换”,“数字时分交换”三种工作方式。4. 以“”方式为例,对“”与“”正常呼叫,熟悉信令程控交换与语音信号通信交换全过程。5. 呼叫时,甲方一路电话号码设置为 48,乙方一路设置为 68,甲方二路设置为４ 9,乙方二路设置为 69、五:实验报告要求:总结交换系统基本工作原理。程控交换机实质上就就是采纳计算机进行“存储程序控制”得交换机,她将各种控制功能与方法编成程序,存入存储器,利用对外部状态得扫描数据和存储程序来控制,管理整个交换系统得工作。六:思考题: 程控交换系统由哪些部分组成? 1)数字交换网络。2)接口。3)信令设备。4)控制系统。实验二:用户接口模块实验一:实验目得:1. 全面了解用户线接口电路功能(B ＯＲ ST)得作用及其实现方法。2. 通过对用户模块电路 P Ｂ L 387 １０电路得学习与实验,进一步加深对BORST 功能得理解。二:实验要求:1. 了解用户模块ＰＢＬ 3 ８７ 10 得主要性能与特点。2. 熟悉用 PBL 3 ８ 7 １ 0 组成得用户线接口电路。三:实验仪器设备和材料清单: 程控交换实验箱,双综示波器。四:实验方法与步骤: 用示波器分别观测Ｔ P301,TP302,T Ｐ 303 在摘挂机时得工作电平,给出在各种状态下得工作波形。五:实验报告要求:1. 总结基本工作原理2. 给出在各种工作状态下得Ｔ P ３ 01,TP302,TP30 ３信号波形图,标注关键数据。(见手写报告纸)六:思考题:1、用户接口模块功能应完成哪些功能？(1)馈电:向用户话机送直流电流;(2)过压保护:防止过压过流冲击和损坏电路设备;(3)振铃控制:向用户话机馈送铃流;(４)监视:监视用户线状态,检测话机摘机、挂机与拨号脉冲信号;(5)编码解码与滤波;(6)混合;(7)测试:对用户电路进行测试2、推断用户摘挂机得方法就就...
