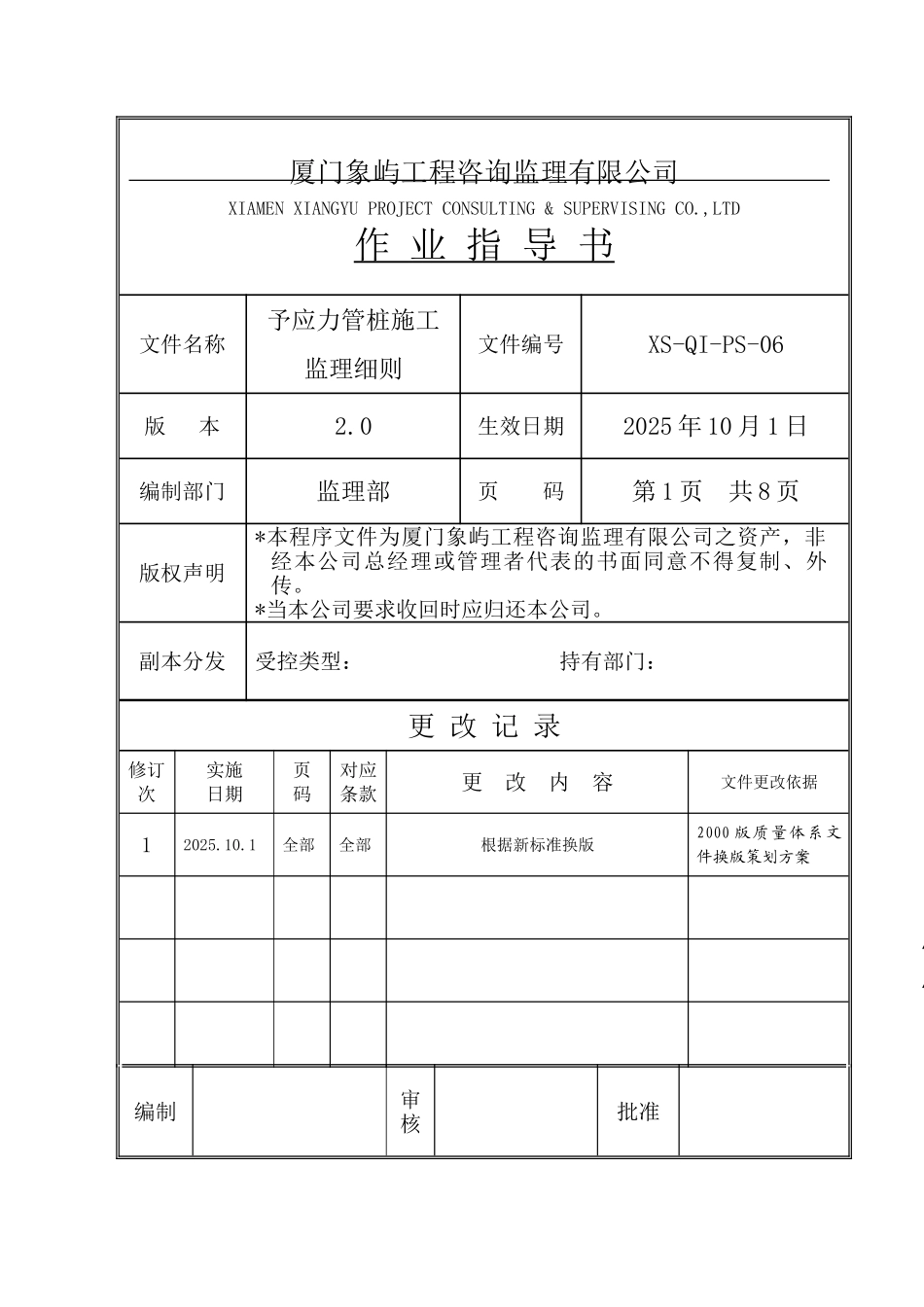

厦门象屿工程咨询监理有限公司XIAMEN XIANGYU PROJECT CONSULTING & SUPERVISING CO.,LTD作 业 指 导 书文件名称予应力管桩施工监理细则文件编号XS-QI-PS-06版 本2.0生效日期2025 年 10 月 1 日编制部门监理部页 码第 1 页 共 8 页版权声明*本程序文件为厦门象屿工程咨询监理有限公司之资产，非经本公司总经理或管理者代表的书面同意不得复制、外传。*当本公司要求收回时应归还本公司。副本分发受控类型： 持有部门：更 改 记 录修订次实施日期页码对应条款更 改 内 容文件更改依据12025.10.1全部全部根据新标准换版2000 版质量体系文件换版策划方案编制审核批准 厦门市电力成套设备有限公司厂房，采纳静压预应力高强混凝土管桩，桩型号为 PHC500-100-A 以全风化花岗岩(6)桩端持力层,桩端竖向抗压承载力特征值为 1250KN。桩端采纳十字型桩尖。压桩力不得小于 3200kN；桩端进入全风化花岗岩 15cm；达到压力值要求后，必须持荷 5 分钟，若 5 分钟内不能稳定必须再次持荷 5分钟，一直到稳定为（稳定标准为 3 分钟内沉降不超过 0.1mm）。1.适用范围：本细则适用于工业与民用建筑（包括构筑物）静压预应力管桩基础工程施工及其验收的监督与管理。2.编制依据：2．1《建筑桩基技术法律规范》JGJ94-942．2《先张法预应力管桩》GB13476-19992．3《建筑地基基础工程施工质量验收法律规范》GB50202—20252．4《预应力砼管桩基础技术规程》广东 DBJ/T15—22—982．5《建筑工程施工质量验收统一标准》GB50300—20012．6《建筑基桩检测技术法律规范》JGJ106—20252．7 预应力管桩桩基设计图3．预应力管桩的特点及质量目标预应力管桩适用于桩端持力层为较厚的粘性土层﹝含残积土层﹞、砂土、粉土、碎石土层、全风化岩或散体状强风化岩层的场地。其具有施工速度快、工期短、无噪音、不污染环境等特点。但不适宜以下场地：孤石和障碍物较多的场地，具有坚硬夹层的场地及含有溶洞的石灰岩场地。本桩基分项工程质量可以达到设计要求的合格目标。4.施工工艺及监理工作流程（附图 1） 附图 1： 不同意退回审核结果 同意 不合格签发监理试打桩承包商设计院、监理、承包商共同确定压桩施工参数具备开工条件填报开工申请表承包商审核开工申请表总监理工程师正式开工放 样承 包 商桩位、标高复核监 理 工 程 师工程师通知单 合格 合格 不合格合格下根桩施工 结果 不合格 合格不合格5.准备阶段的监理要点5....
