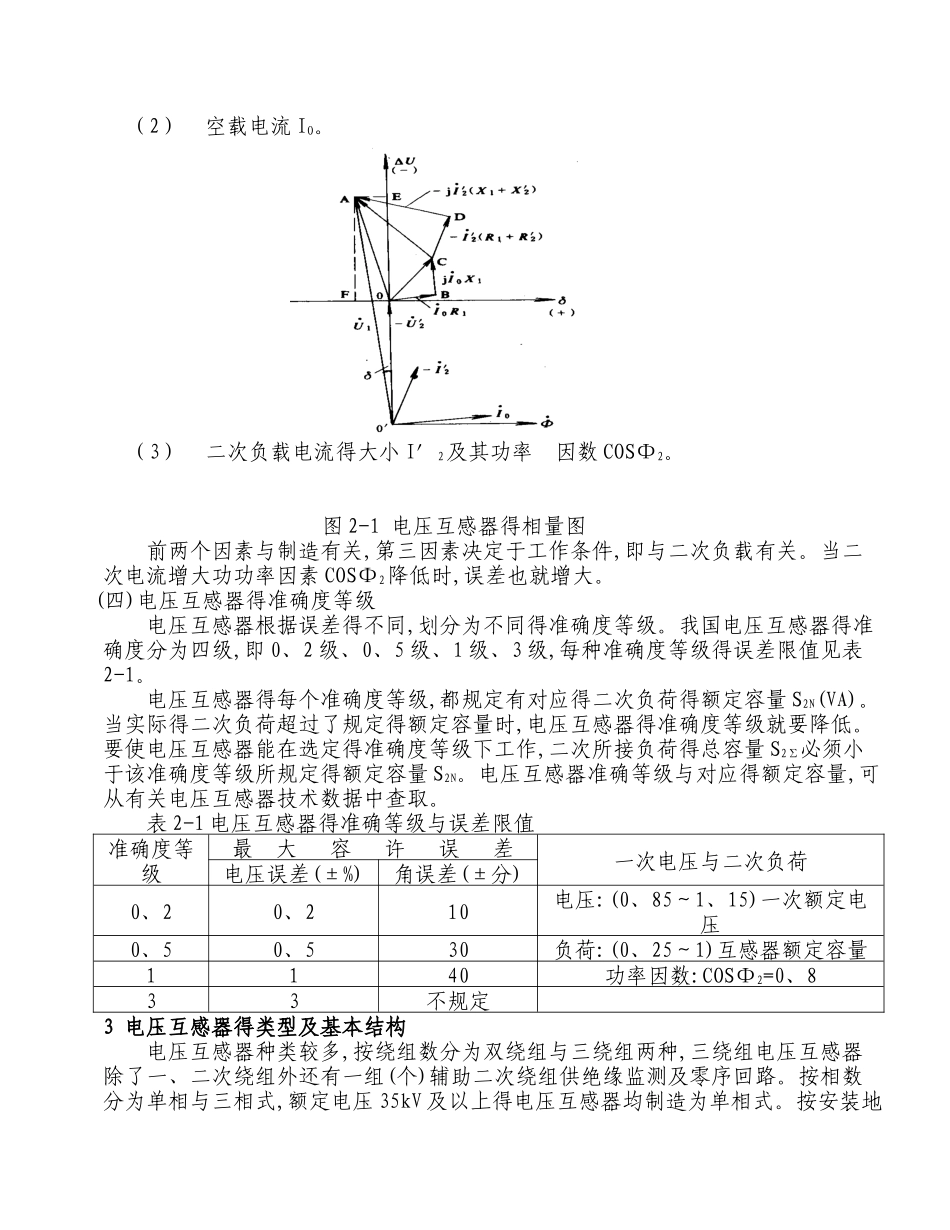

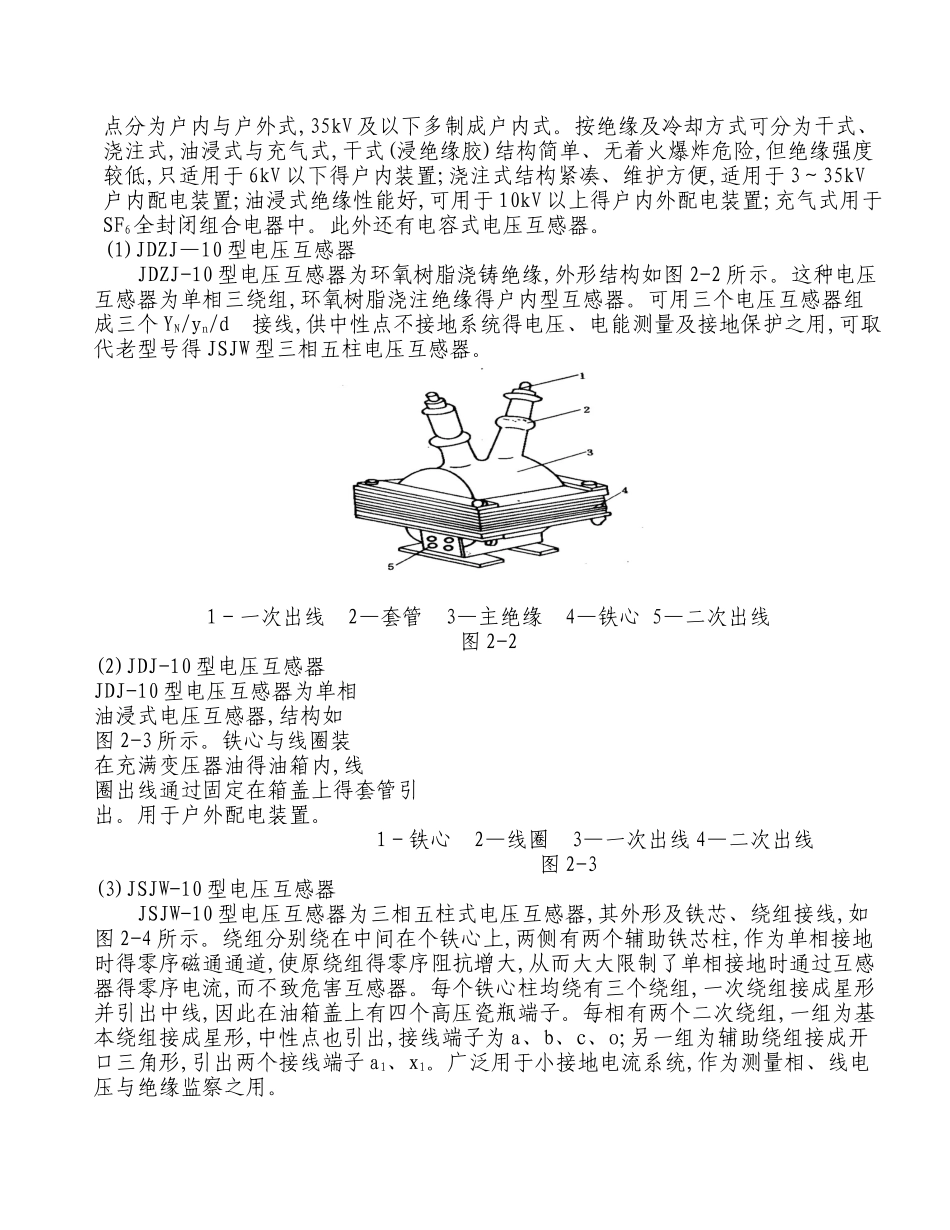

电压互感器一 电磁式电压互感器得原理及结构1 电压互感器得工作原理与技术特性 电压互感器得构造、原理与接线都与电力变压器相同,差别在于电压互感器得容量小,通常只有几十或几百 VA,二次负荷为仪表与继电器得电压线圈,基本上就是恒定高阻抗。其工作状态接近电力变压器得空载运行。 电压互感器得高压绕组,并联在系统一次电路中,二次电压 U2与一次电压成比例,反映了一次电压得数值。一次额定电压 UIN,多与电网得额定电压相同,二次额定电压U2N,一般为 100V、100/V、100/3V。 电压互感器得一、二次绕组额定电压之比,称为电压互感器得额定变比 KN,则 KN=≈≈ (2-1-1)式中 N1、N2——电压互感器原、副绕组得匝数。 由式(2-1-1)知,若已知二次电压 U2得数值,便能计算出一次电压 U1得近似值,为 U1=kNU2 由于电压互感器得原绕组就是并联在一次电路中,与电力变压器一样,二次侧不能短路,否则会产生很大得短路电流,烧毁电压互感器。同样,为了防止高、低压绕组绝缘击穿时,高电压窜入二次回路造成危害,必须将电压互感器得二次绕组、铁心及外壳接地。2 电压互感器得误差及准确度等级 与电流互感器类似,电压互感器得误差也分为电压误差与角误差。（一） 电压误差△U 就是二次电压得测量值 U2乘以额定变比 KN(即一次电压得测量值)与一次电压得实际值 U1之差,并以一次电压实际值得百分数表示,即 △U=×100% (2-1)（二） 角误差 δ折算到一次侧得二次电压 U′2,逆时针方向转 1800与一次电压 U1之间得夹 δ,并规定当-U′2超前 U1时,δ 角为正值,反之,δ 角为负值。（三） 影响误差得因素电压互感器得误差与其工作情况得关系,可由电压互感器根据 T 形等值电路所作得向量图加以说明,如图 2-1 所示,其中二次侧各量均折算到一次侧,二次部分各相量省略未画,为了使相量显得清楚,放大了各阻抗压降部分得比例,并画出一条角误差得座标轴线(一)δ——(+)δ。从图中瞧出:O′A 为一次电压相量 U1,就是以下三部分电压得相量与:（1）反方向得二次电压向量即- U′2。（2）励磁电流(空载电流)IO在一次 绕组 得漏阻抗上得压降,即 IO(R1+jX1)。（3）反方向得二次电流向量在原、副 绕组 漏阻抗得电压降之与,即 -I ′2{R1+R′2}+j(X1+X ′2)}从相量图中可以瞧出,影响电压互感器误差得因素有:（1）原、副绕组得电阻 R1、R′2与漏抗 X1、X ′2。（2）空载电流 IO。（3）二次负载电流得大小 I′2及其功率 因数 COSΦ2。 图 2-1 ...
