电器控制与可编程控制器实验指导书模板

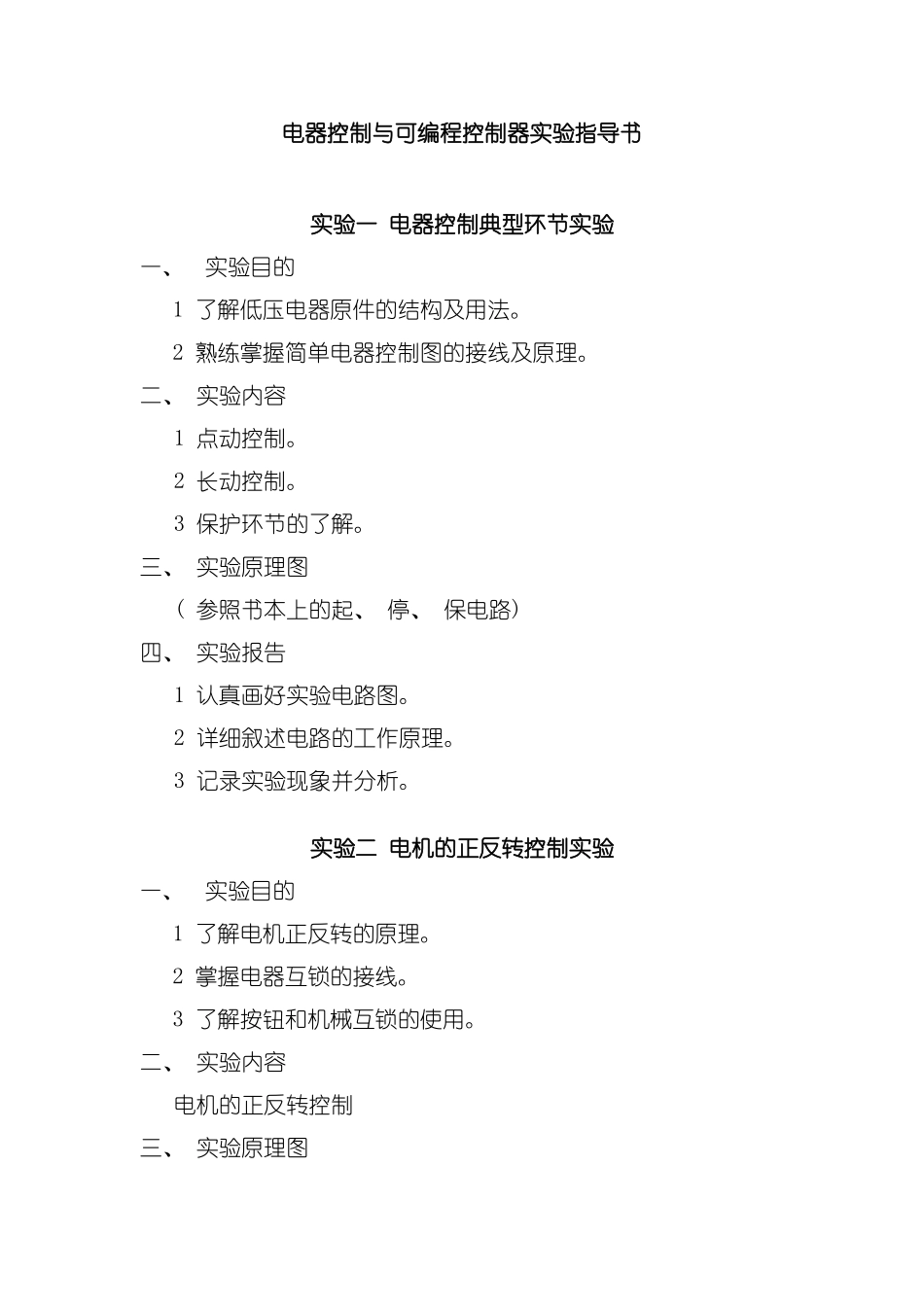

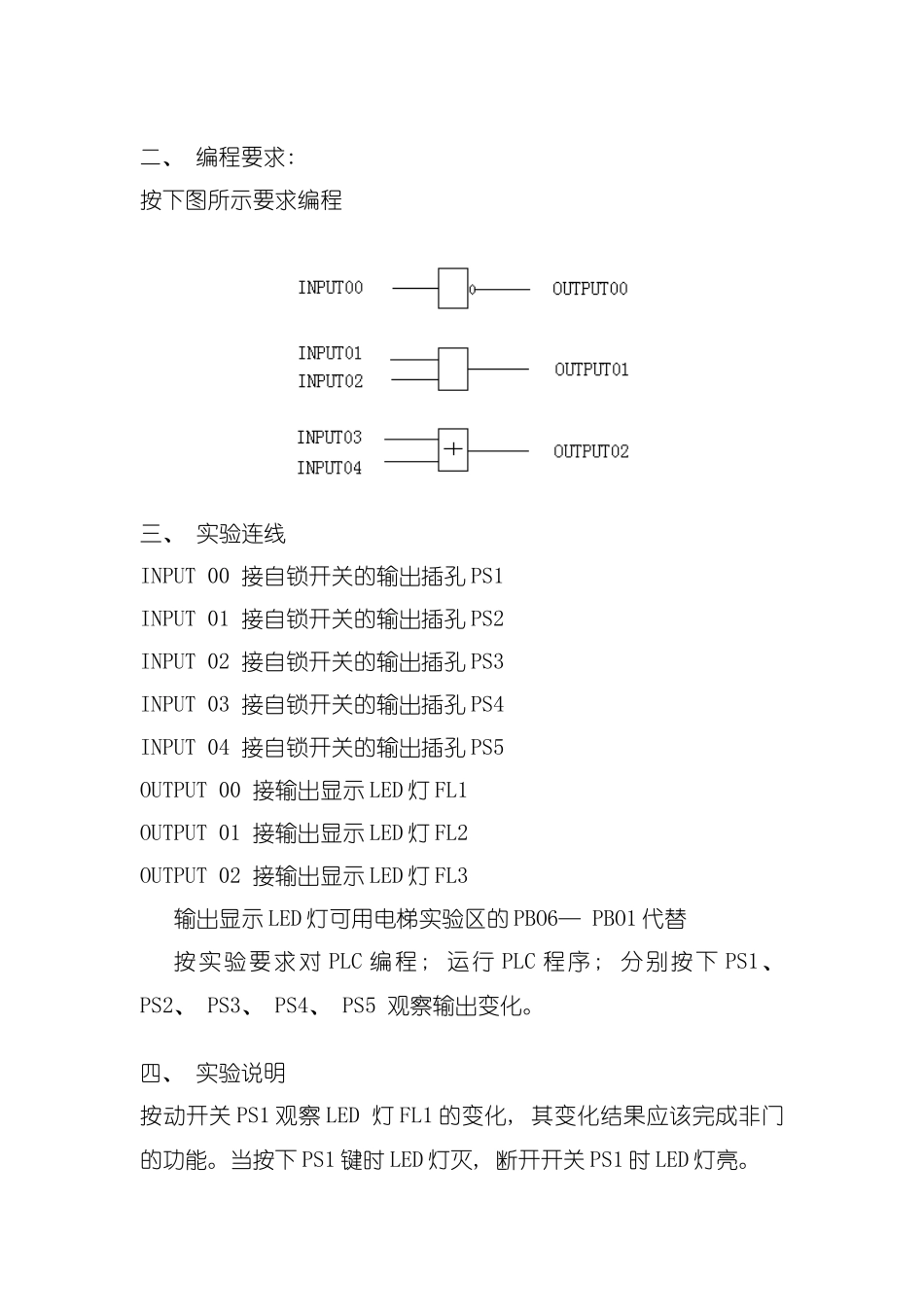

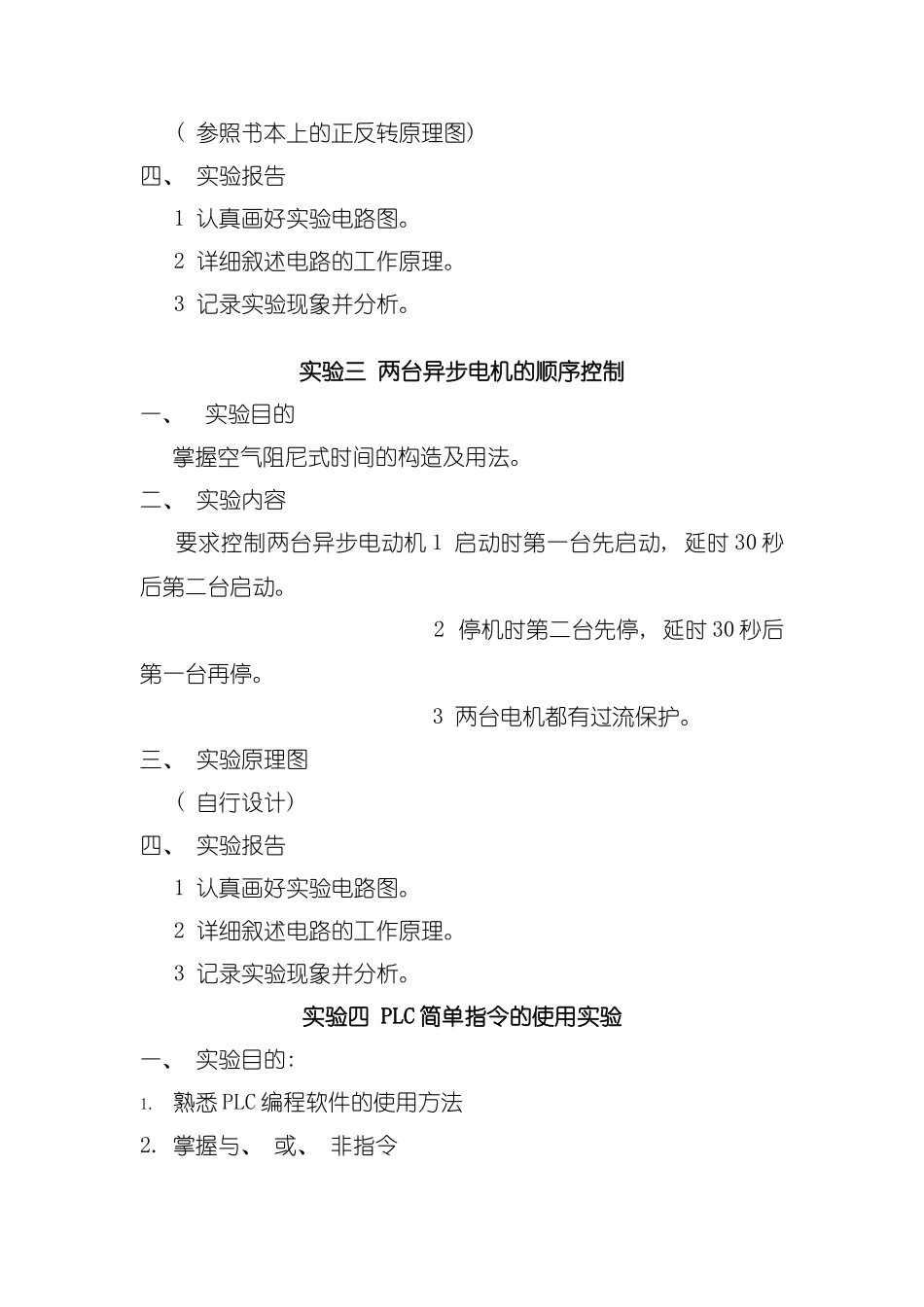

电器控制与可编程控制器实验指导书实验一 电器控制典型环节实验一、实验目的1 了解低压电器原件的结构及用法。2 熟练掌握简单电器控制图的接线及原理。二、 实验内容1 点动控制。2 长动控制。3 保护环节的了解。三、 实验原理图 ( 参照书本上的起、 停、 保电路) 四、 实验报告1 认真画好实验电路图。2 详细叙述电路的工作原理。3 记录实验现象并分析。实验二 电机的正反转控制实验一、实验目的1 了解电机正反转的原理。2 掌握电器互锁的接线。3 了解按钮和机械互锁的使用。二、 实验内容电机的正反转控制三、 实验原理图( 参照书本上的正反转原理图) 四、 实验报告1 认真画好实验电路图。2 详细叙述电路的工作原理。3 记录实验现象并分析。实验三 两台异步电机的顺序控制一、实验目的掌握空气阻尼式时间的构造及用法。二、 实验内容 要求控制两台异步电动机 1 启动时第一台先启动, 延时 30 秒后第二台启动。 2 停机时第二台先停, 延时 30 秒后第一台再停。 3 两台电机都有过流保护。三、 实验原理图( 自行设计) 四、 实验报告1 认真画好实验电路图。2 详细叙述电路的工作原理。3 记录实验现象并分析。实验四 PLC 简单指令的使用实验一、 实验目的: 1. 熟悉 PLC 编程软件的使用方法2. 掌握与、 或、 非指令二、 编程要求: 按下图所示要求编程三、 实验连线INPUT 00 接自锁开关的输出插孔 PS1INPUT 01 接自锁开关的输出插孔 PS2INPUT 02 接自锁开关的输出插孔 PS3INPUT 03 接自锁开关的输出插孔 PS4INPUT 04 接自锁开关的输出插孔 PS5OUTPUT 00 接输出显示 LED 灯 FL1OUTPUT 01 接输出显示 LED 灯 FL2OUTPUT 02 接输出显示 LED 灯 FL3 输出显示 LED 灯可用电梯实验区的 PBO6─ PBO1 代替按实验要求对 PLC 编程; 运行 PLC 程序; 分别按下 PS1、 PS2、 PS3、 PS4、 PS5 观察输出变化。四、 实验说明按动开关 PS1 观察 LED 灯 FL1 的变化, 其变化结果应该完成非门的功能。当按下 PS1 键时 LED 灯灭, 断开开关 PS1 时 LED 灯亮。按动开关 PS2 和 PS3 观察其结果是否完成与门功能。当开关 PS2和 PS3 只有一个按下时, 输出 LED 灯灭。只有将 PS2 和 PS3 全部按下 LED 灯亮。按动开关 PS4 和 PS5 观察其结果是否完成或门功能。当开关 PS4和 PS5 只有一个按下时, 输出 LED 灯亮。只有将 PS2...
