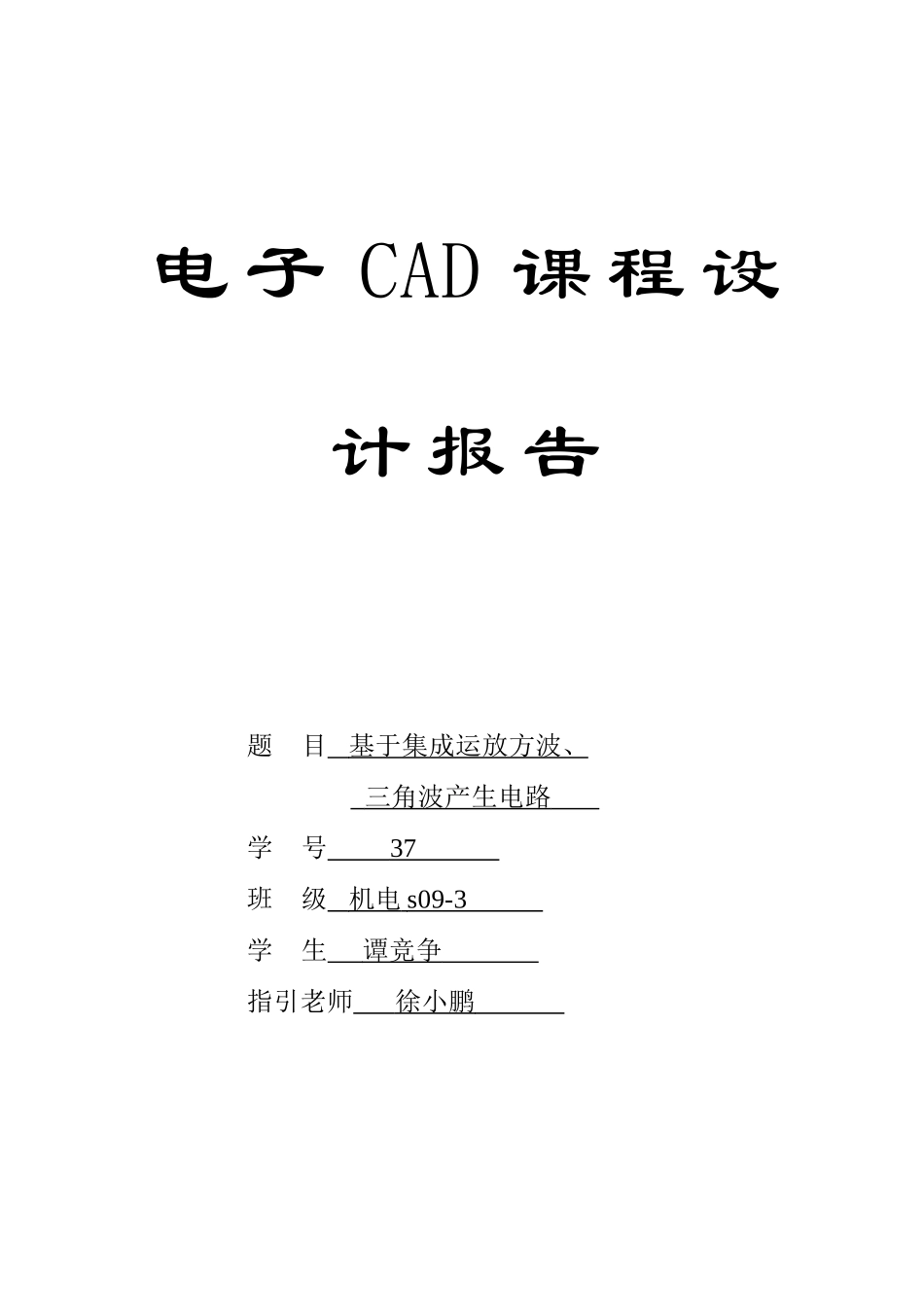

电 子 CAD 课 程 设计 报 告题 目 基于集成运放方波、 三角波产生电路 学 号 37 班 级 机电 s09-3 学 生 谭竞争 指引老师 徐小鹏 06月26日基于集成运放方波、三角波产生电路一、设计任务使用集成运放实现三角波方波发生电路，输出两档频率分别为 1~10Hz 和 10~100Hz方波和三角波。二、电路设计1..原理图设计（涉及原理图及电路原理分析）如图所示滞回电压比较器级联一积分器，再将积分器输出作为比较器输入，如图所示。由于积分器可将方波变为三角波，而比较器输入又正好为三角波，因而可定性推断出，图中电路输出电压 uo1为方波，uo2为三角波，如图 10-5 所示。下面分析其振荡周期。积分器输出电压从-Uth增长到+Uth所需时间为振荡周期 T 一半，由积分器关系式或注意到，故振荡频率则为方波——三角波发生器输出波形而对于上图所示三角波发生电路中，左边为同向输入滞回比较器，右边为积分运算电路。左边输出为方波，通过右边积分变为三角波。电路采纳集成运放放大特性实现滞回电压比较器输出方波，再使用积分电压比较器实现三角波生成。通过计算得出振荡周期：T=4*R1*R3*C/R2因此频率为：f=R2/(4*R1*R3*C)稳压管大小决定了方波输出幅值大小，调节电路中 R1，R2，R3 阻值和 C 容量，可以变化震荡频率;而调节 R1 和 R2 阻值，可以变化三角波幅值。通过单刀双掷开关作用 可 以 使 积 分 器 电 容 大 小 有 两 个 不 同 值 ， 从 而 可 以 输 出 两 档 分 别 为 1~10 和10~100hz 频率相应波形。2.元件选用及参数计算集成运放采纳 LM324 实现电路放大功能；电阻采纳相应阻值即可实现输出频率相应发生电路。稳压管实现滞回比较器输出稳定电压，形成方波电路，电容和集成运放形成积分电路将方波积分变成三角波。元件名称Lib RefFootprintPartR1RES2AXIAL0.41KR2RES2AXIAL0.440KR3RES2AXIAL0.41KR4RES2AXIAL0.410KR5RES2AXIAL0.410KRP1RES4VR20~360KC1CAPRAD0.11uFC2CAPRAD0.110uFD1ZENER1DIODE0.46VD2ZENER1DIODE0.46VA1OPAMPDIP14LM324A2OPAMPDIP14LM324单刀双掷开关 PSW SPDTSIP3将原理图根据电路图画好后，将上述数值输入到每个元件参数中，进行电气规则检查，显示没有错误。然后回到文献夹建立一种 PCB 图，给 PCB 添加适当规则库，再在规则中将线宽改为 40mil。再返回到原理图中，点击 Update PCB 显示没有错误，再生成 PCB，则 PCB 中元件就好了。选取自动...
