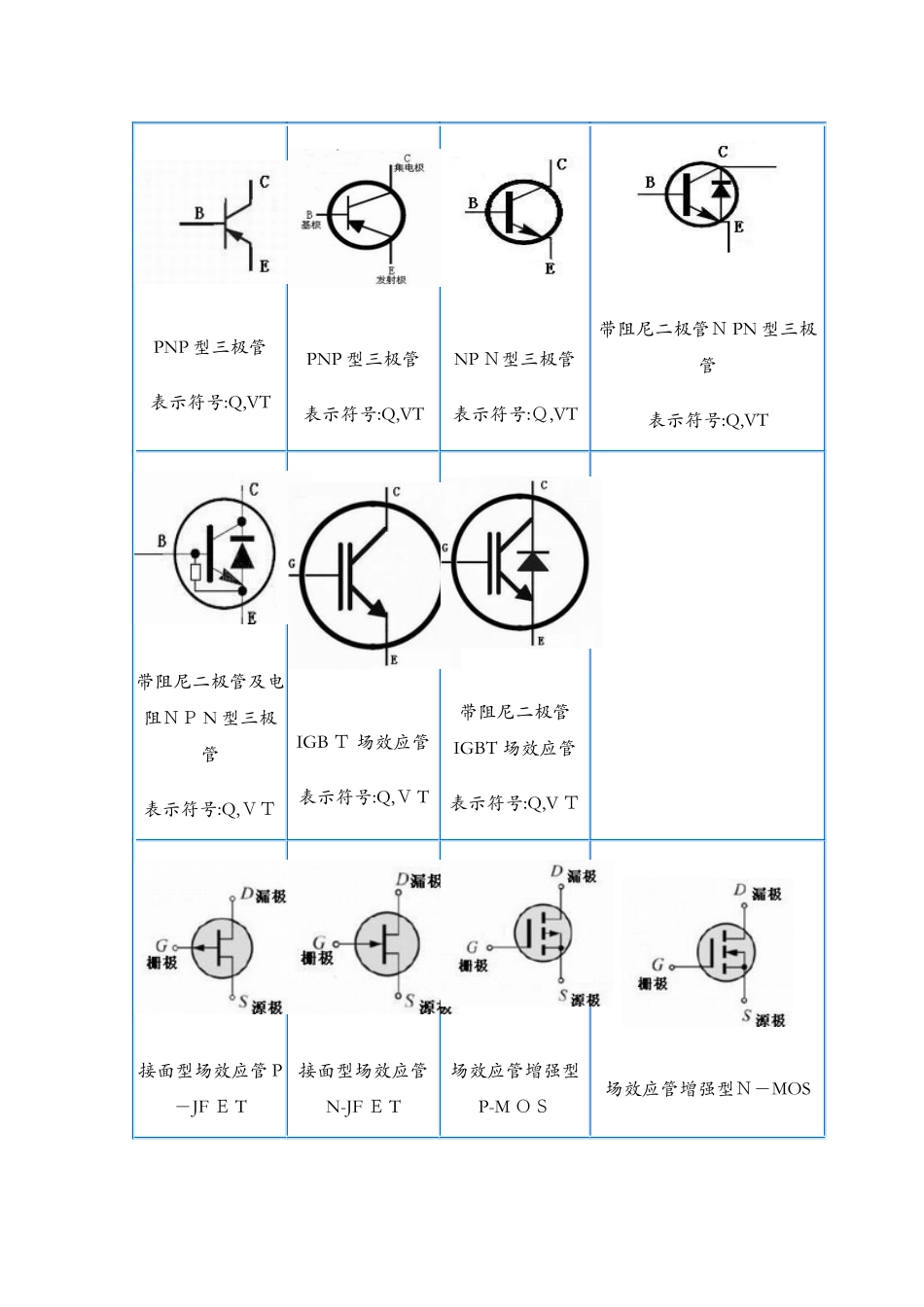

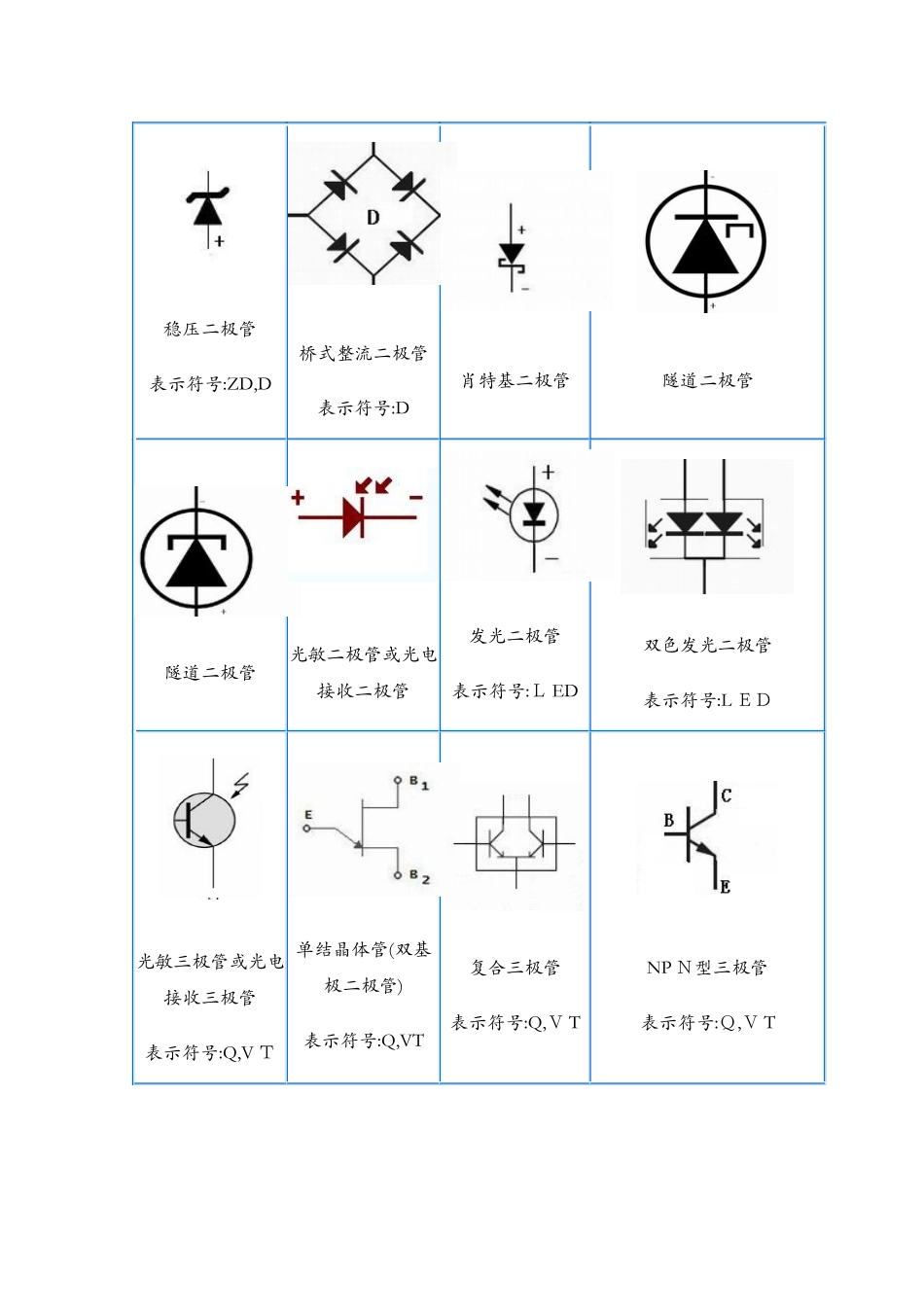

各种电子元件符号正弦沟通电流得公式就就是 i=I ｓ i ｎ 2πft i 就就是沟通电流得瞬时值,Ｉ就就是沟通电流得最大值,f 就就是沟通电得频率,t 就就是时间随着时间得推移,沟通电流可以从零变到最大值,从最大值变到零,又从零变到负得最大值,从负得最大值变到零。在三角函数中 2πft 相当于角度,她反映了沟通电任何时刻所处得状态,就就是在增大还就就是在减小,就就是正得还就就是负得等等。因此把 2πft 叫做相位,或者叫做相。二极管表示符号:Ｄ变容二极管表示符号:D双向触发二极管表示符号:Ｄ稳压二极管表示符号:ZD,D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号:Ｌ ED双色发光二极管表示符号:L ＥＤ光敏三极管或光电接收三极管表示符号:Q,V Ｔ单结晶体管(双基极二极管)表示符号:Q,VT复合三极管表示符号:Q,Ｖ TNP Ｎ型三极管表示符号:Ｑ,Ｖ TPNP 型三极管表示符号:Q,VTPNP 型三极管表示符号:Q,VTNP Ｎ型三极管表示符号:Ｑ,VT带阻尼二极管Ｎ PN 型三极管表示符号:Q,VT带阻尼二极管及电阻ＮＰ N 型三极管表示符号:Q,ＶＴIGB Ｔ 场效应管表示符号:Q,Ｖ T带阻尼二极管IGBT 场效应管表示符号:Q,V Ｔ接面型场效应管 P－JF Ｅ T接面型场效应管N-JF Ｅ T场效应管增强型P-M ＯＳ场效应管增强型Ｎ－MOS场效应管耗尽型P-Ｍ OS场效应管耗尽型N-MOS电阻 电阻器或固定电阻 表示符号:R电阻 电阻器或固定电阻 表示符号:Ｒ电位器表示符号:VＲ,RP,W可调电阻表示符号:VR,RP,W电位器表示符号:VＲ,RP,W可调电阻表示符号:Ｖ R,R Ｐ,Ｗ三脚消磁电阻表示符号:Ｒ T二脚消磁电阻表示符号:R Ｔ压敏电阻表示符号:Ｒ Z,ＶＡ R热敏电阻表示符号:ＲＴ光敏电阻Ｃ DS电容(有极性电容)表示符号:电容(有极性电容)表示符号:C可调电容表示符号:C电容(无极性电容)表示符号:Ｃ四端光电光电耦合器表示符号:IC,N六端光电光电耦合器表示符号:I Ｃ,N单向可控硅(晶闸管)双向可控硅(晶闸管)双向可控硅(晶闸管)晶振 石英晶体振荡器表示符号:X晶振 石英晶体振荡器表示符号:X石英晶体滤波器表示符号:X双列集成电路表示符号:Ｉ C 或Ｕ单列集成电路表示符号:Ｉ C 或 U运算放大器倒相放大器A Ｎ D ｇ ate 非门 OR gate 或门 ＮＡＮ D g ａ te与非门 NOR ｇ atｅ 或非门保险管表示符号:F保险管表示符号:F变压器表示符号:T永久磁铁电感表示符...
