电子工艺-焊接技术-51单片机板焊接

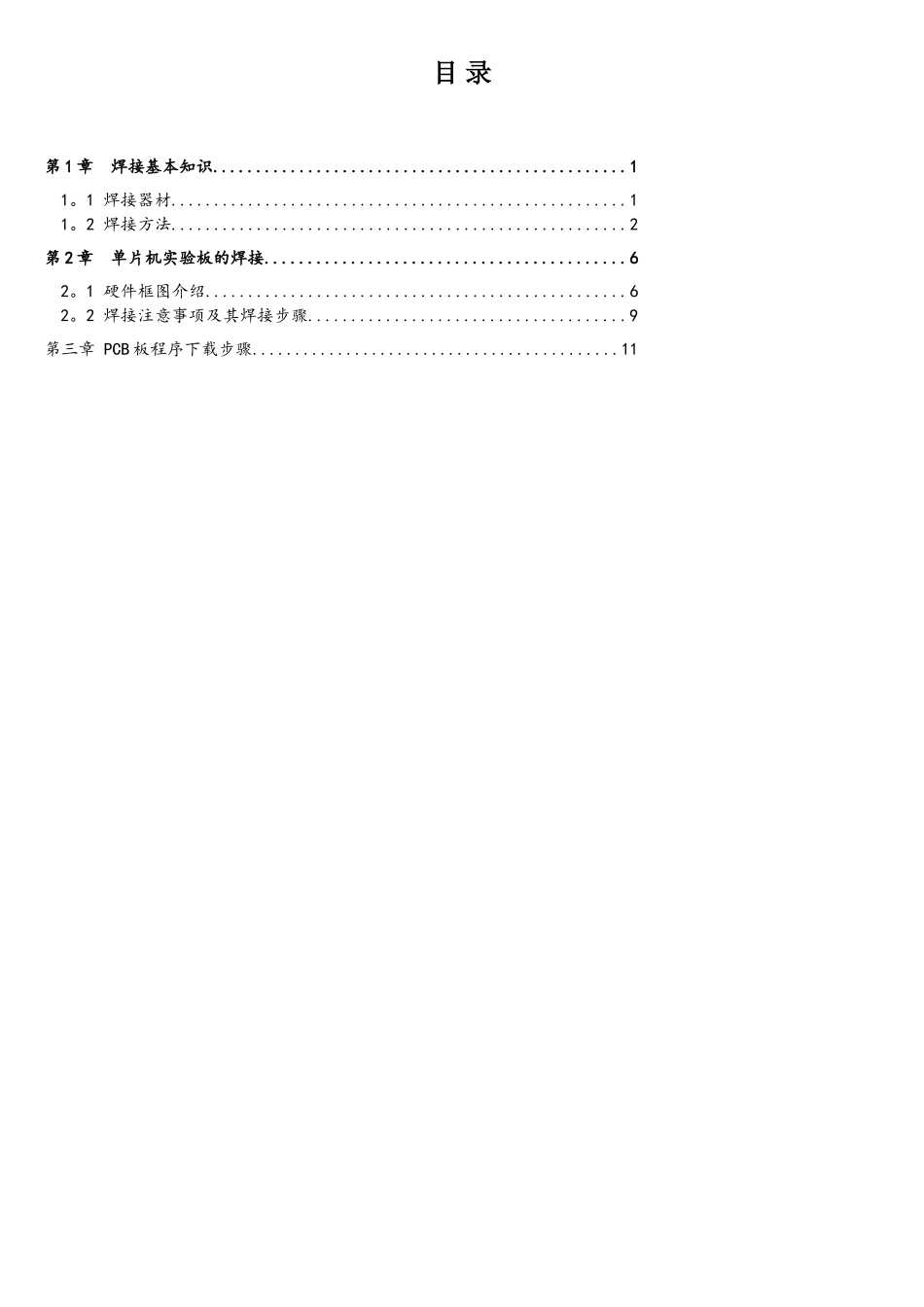

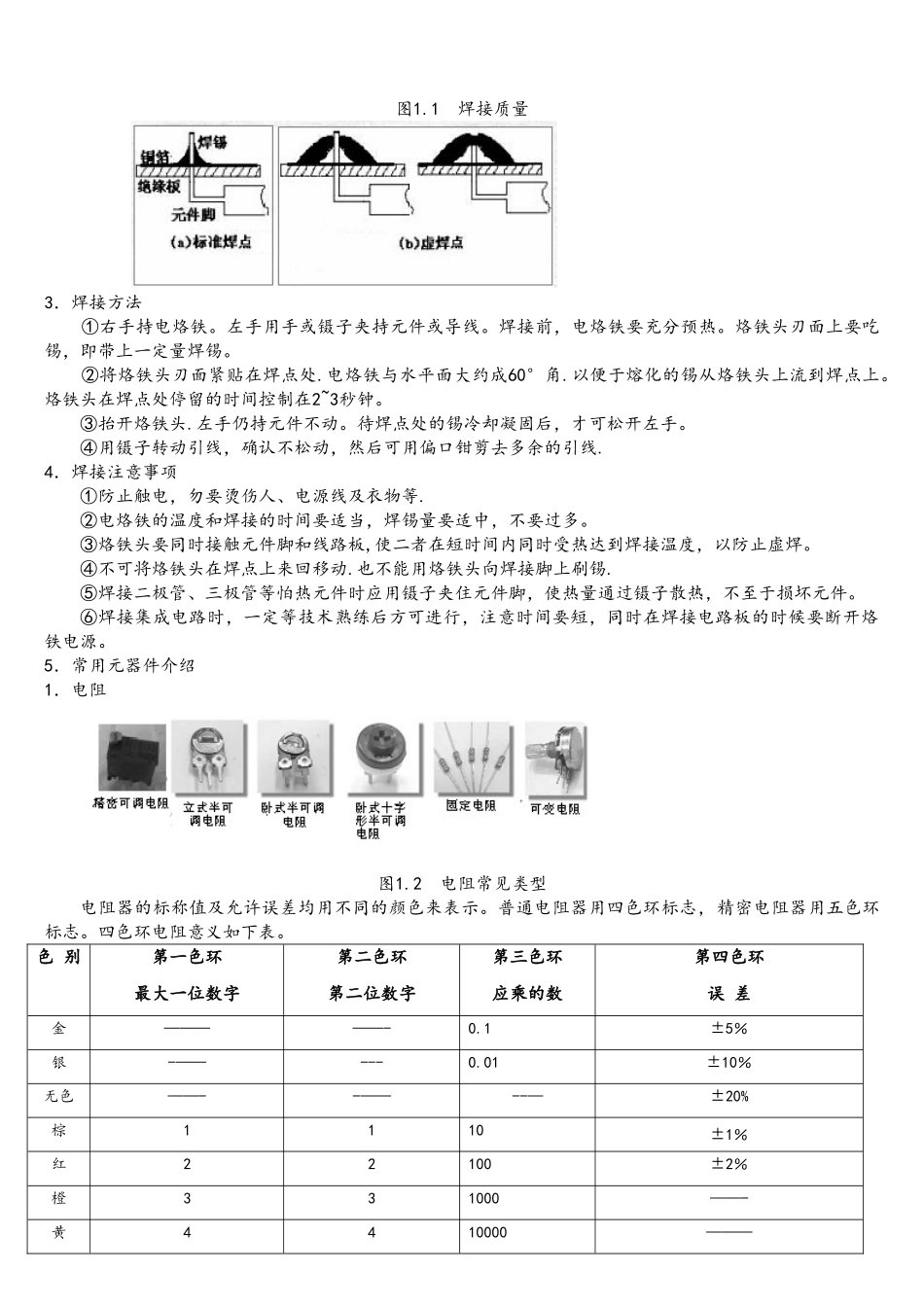

目 录第 1 章 焊接基本知识................................................11。1 焊接器材.....................................................11。2 焊接方法.....................................................2第 2 章 单片机实验板的焊接..........................................62。1 硬件框图介绍.................................................62。2 焊接注意事项及其焊接步骤.....................................9第三章 PCB 板程序下载步骤...........................................11第 1 章 焊接基本知识1.1 焊接器材1．尖嘴钳①主要用来夹持零件、导线、及零件脚弯折；②内部有一剪口，用来剪断1mm以下细小的电线； ③配合斜口钳做拨线用.2．斜口钳①常用来剪断导线、零件脚的基本工具; ②配合尖嘴钳做拨线用。3．平头钳 ①用来剪断较粗的导线或金属线配合尖嘴钳做拨线用； ②用来弯折、弯曲导线或一般的金属线； ③用来夹持较重物体.4．电烙铁 ①圆锥形：适合焊接热敏感元件； ②斜角形：适于焊接端子点，因有尖端表面,所以热更易于传导; ③锥斜面形:通常用在一般焊接和修理上 一般情况下选用锥形的电烙铁。5．吸锡器 ①检修时，将零件上的焊锡吸走，以便利于更换元件； ②使用时应将吸锡口靠近焊锡点，但要必免与烙铁直接接触。6．螺丝起子 ①松紧螺丝必须的工具； ②一般根据用途分为:一字起子,十字起子。7．镊子 镊子的分类也是很多的，在各种实际应用场合主要是以下两种：尖头镊子和弯头镊子。镊子的使用主要是夹持小的元器件，辅助焊接,弯曲电阻、电容、导线的作用。平常不要把镊子对准人的眼睛或其他部位.1.2 焊接方法1．焊料与焊剂的选择 焊料:一般常用焊锡作焊料。它具有较好的流动性和附着性。在一定是温度、湿度及振动冲击条件下有足够的机械强度.而且具有耐腐性，使用方便的优点。 焊剂:作用是除去油污，防止焊件受热氧化，增强焊锡的流动性。常用的焊剂是松香。2．焊点质量 焊点的质量直接关系到整块电路板能否正常工作，也是每个操作人员要学会并掌握的基本功. 质量好的焊点称标准焊点，如图2.1（a)所示，在交界处,焊锡、铜箔、元件三者较好地融合在一起。 虚焊点，如图2。1（b）所示，在交界处，从表面看焊锡把引线给包住了,但焊点内部并未完全融合，焊点内部有气隙或油污等。 产生虚焊点的主要原因是元件脚、印制电路板铜箔表面不清洁，或者电烙铁头温度...
