电子技术课程设计温度测量自动化样本

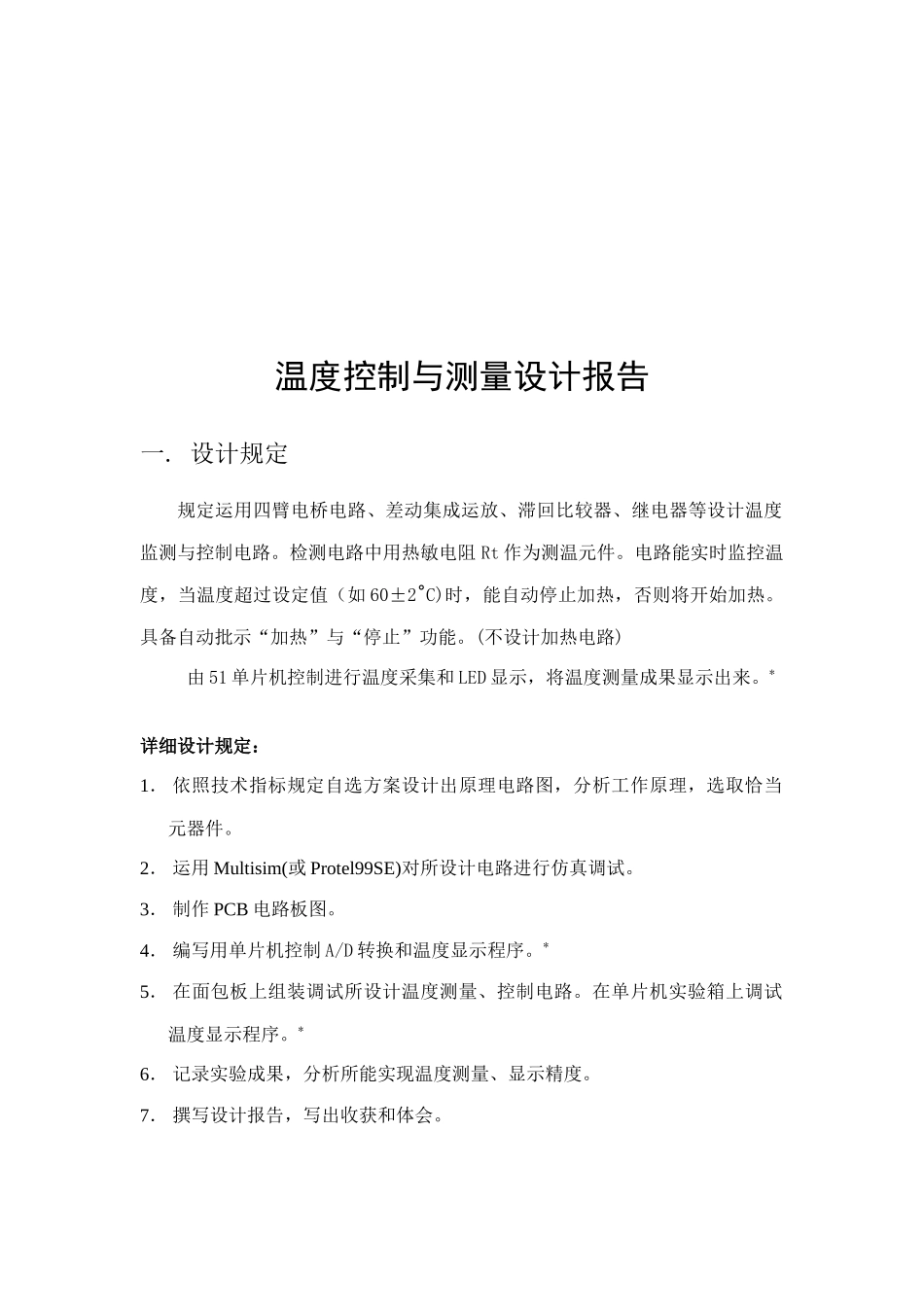

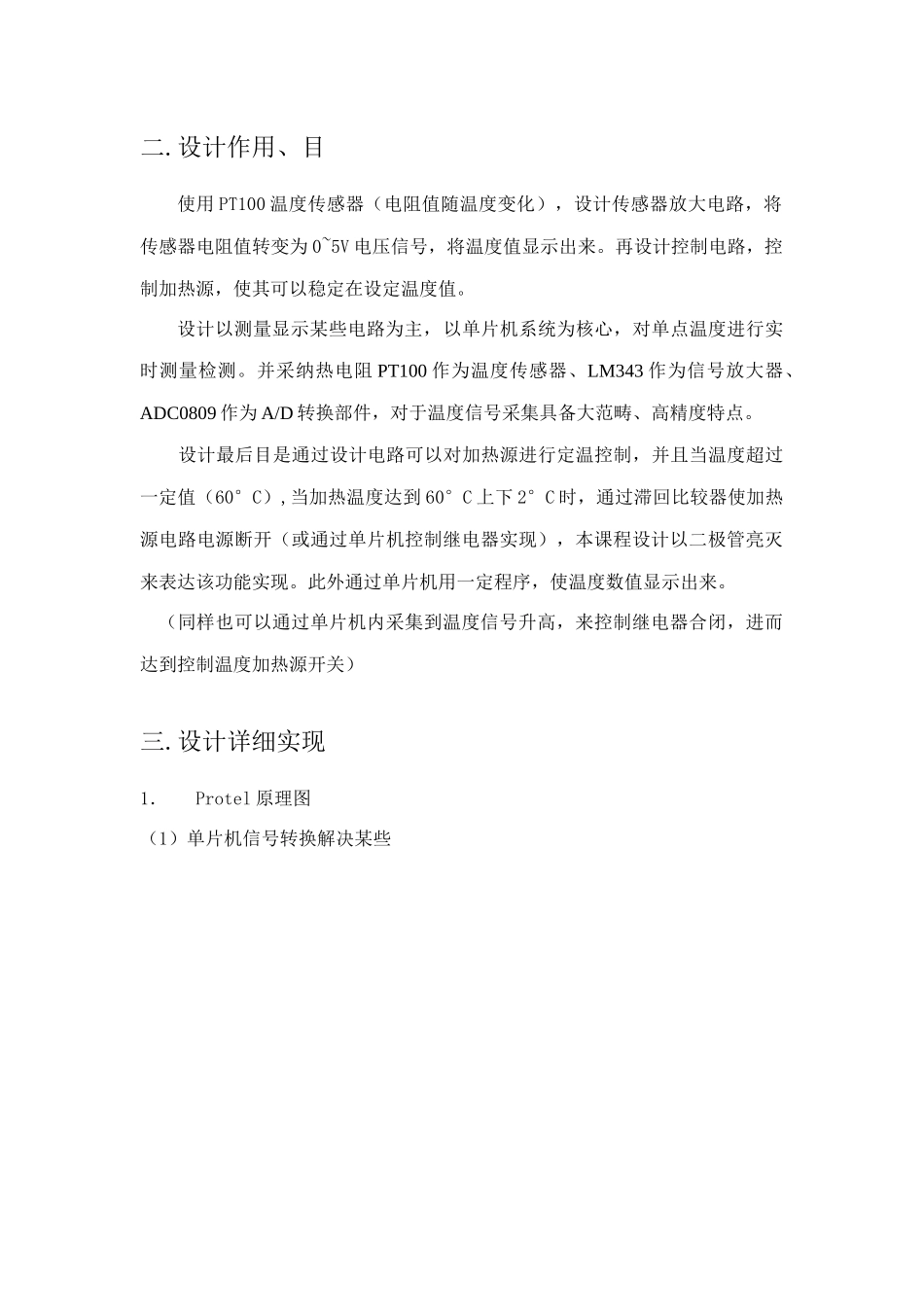

电子技术课程设计报告课程名称： 电子技术课程设计 院 系： 地球物理与信息学院 专业班级： 自动化 09-2 学生姓名： 李书波 指引老师： 姜珊 完毕时间： 1 月 5 日 报告成绩： （重要负责：protel 原理图绘制和 PCB 图绘制）课程设计成绩： 评阅老师 日期 温度控制与测量设计报告一. 设计规定规定运用四臂电桥电路、差动集成运放、滞回比较器、继电器等设计温度监测与控制电路。检测电路中用热敏电阻 Rt 作为测温元件。电路能实时监控温度，当温度超过设定值（如 60±2 C)˚时，能自动停止加热，否则将开始加热。具备自动批示“加热”与“停止”功能。(不设计加热电路) 由 51 单片机控制进行温度采集和 LED 显示，将温度测量成果显示出来。*详细设计规定：1． 依照技术指标规定自选方案设计出原理电路图，分析工作原理，选取恰当元器件。2． 运用 Multisim(或 Protel99SE)对所设计电路进行仿真调试。3． 制作 PCB 电路板图。4． 编写用单片机控制 A/D 转换和温度显示程序。*5． 在面包板上组装调试所设计温度测量、控制电路。在单片机实验箱上调试温度显示程序。*6． 记录实验成果，分析所能实现温度测量、显示精度。7． 撰写设计报告，写出收获和体会。二.设计作用、目使用 PT100 温度传感器（电阻值随温度变化），设计传感器放大电路，将传感器电阻值转变为 0~5V 电压信号，将温度值显示出来。再设计控制电路，控制加热源，使其可以稳定在设定温度值。设计以测量显示某些电路为主，以单片机系统为核心，对单点温度进行实时测量检测。并采纳热电阻 PT100 作为温度传感器、LM343 作为信号放大器、ADC0809 作为 A/D 转换部件，对于温度信号采集具备大范畴、高精度特点。 设计最后目是通过设计电路可以对加热源进行定温控制，并且当温度超过一定值（60°C）,当加热温度达到 60°C 上下 2°C 时，通过滞回比较器使加热源电路电源断开（或通过单片机控制继电器实现），本课程设计以二极管亮灭来表达该功能实现。此外通过单片机用一定程序，使温度数值显示出来。（同样也可以通过单片机内采集到温度信号升高，来控制继电器合闭，进而达到控制温度加热源开关）三.设计详细实现1．Protel 原理图（1）单片机信号转换解决某些该原理图运用 8051 作为系统核心信号解决某些，ADC0809 将模仿温度信号转化问单片机可读信号，单片机作为信号解决核心，分别使 LED 显示出温度，控制继电器开...
