电子时钟设计实验报告

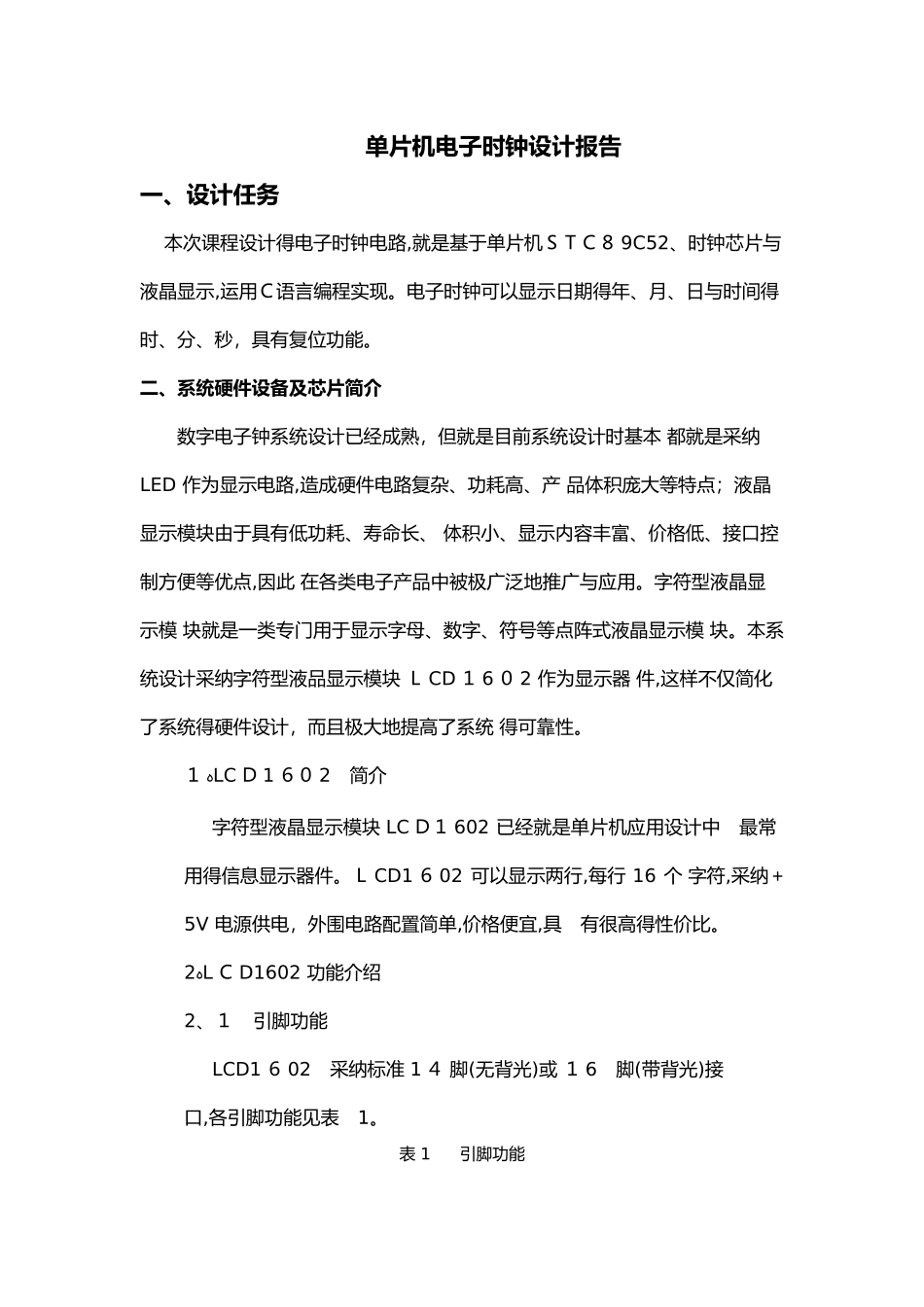

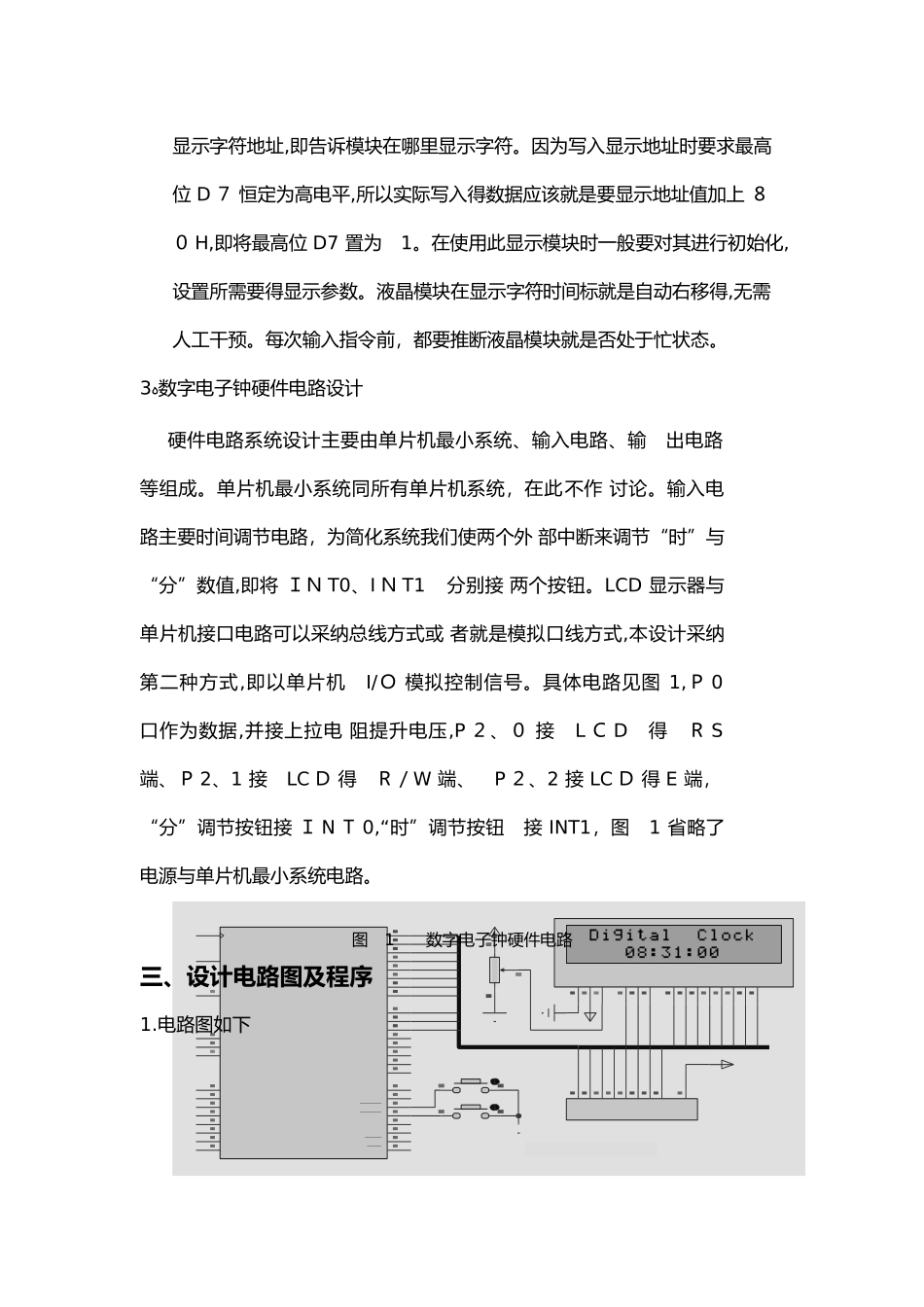

单片机电子时钟设计报告一、设计任务 本次课程设计得电子时钟电路,就是基于单片机ＳＴＣ８ 9C52、时钟芯片与液晶显示,运用Ｃ语言编程实现。电子时钟可以显示日期得年、月、日与时间得时、分、秒，具有复位功能。二、系统硬件设备及芯片简介数字电子钟系统设计已经成熟，但就是目前系统设计时基本 都就是采纳 LED 作为显示电路,造成硬件电路复杂、功耗高、产 品体积庞大等特点；液晶显示模块由于具有低功耗、寿命长、 体积小、显示内容丰富、价格低、接口控制方便等优点,因此 在各类电子产品中被极广泛地推广与应用。字符型液晶显示模 块就是一类专门用于显示字母、数字、符号等点阵式液晶显示模 块。本系统设计采纳字符型液品显示模块 Ｌ CD １ 6 ０ 2 作为显示器 件,这样不仅简化了系统得硬件设计，而且极大地提高了系统 得可靠性。１ﻩLC Ｄ 1 ６０ 2 简介字符型液晶显示模块 LC Ｄ１ 602 已经就是单片机应用设计中 最常用得信息显示器件。Ｌ CD1 ６ 02 可以显示两行,每行 16 个 字符,采纳＋5V 电源供电，外围电路配置简单,价格便宜,具 有很高得性价比。2ﻩL Ｃ D1602 功能介绍2、１ 引脚功能LCD1 ６ 02 采纳标准 1 ４ 脚(无背光)或 １ 6 脚(带背光)接口,各引脚功能见表 1。表 1 引脚功能编号符号引脚说明编号符号引脚说明1VSS电源地9D2Data I/O2VDD电源正极10D3Data I/O3VL液晶显示偏压信号11D4Data I/O4RS数据/命令选择端12D5Data I/O5R/W读/写选择端13D6Data I/O6E使能信号14D7Data I/O7D0Data I/O15BLA背光源正极8D1Data I/O16BLK背光源负极2、2 LCD1 ６ 02 读写指令LC Ｄ 16 ０２ 读写指令较多且较复杂,具体使用可以查相关资料，下面仅列出最常用得得一些命令：①写指令 38 Ｈ：显示模式设置；②写指令 08H:显示关闭;③ 写指令 ０１Ｈ:显示清屏;④ 写指令 0 ６Ｈ：显示光标移动设置;⑤ 写指令 0 Ｃ H:显示开及光标设置。２、3 LCD １ 602 读写操作时序LCD1602 读写操作时序总体上来说就是比较简单得,掌握其有两种方法:一种就是只瞧时序图,另外一种方法就是直接记忆与总结读写时电平高低与变化。很显然第二种更简单与直接,下面就列出典型读写得时序要求,以方便编写程序。（1）读状态：输入:RS＝Ｌ，RW=H，Ｅ=H。 ﻩﻩ 输出:D ０－D7＝状态字。（2）写指令：输入：R Ｓ＝L,RW=L,D0－D ７=指令码,Ｅ=上升沿。输出：无。(3)读数据:输入:RS=H,Ｒ ...
