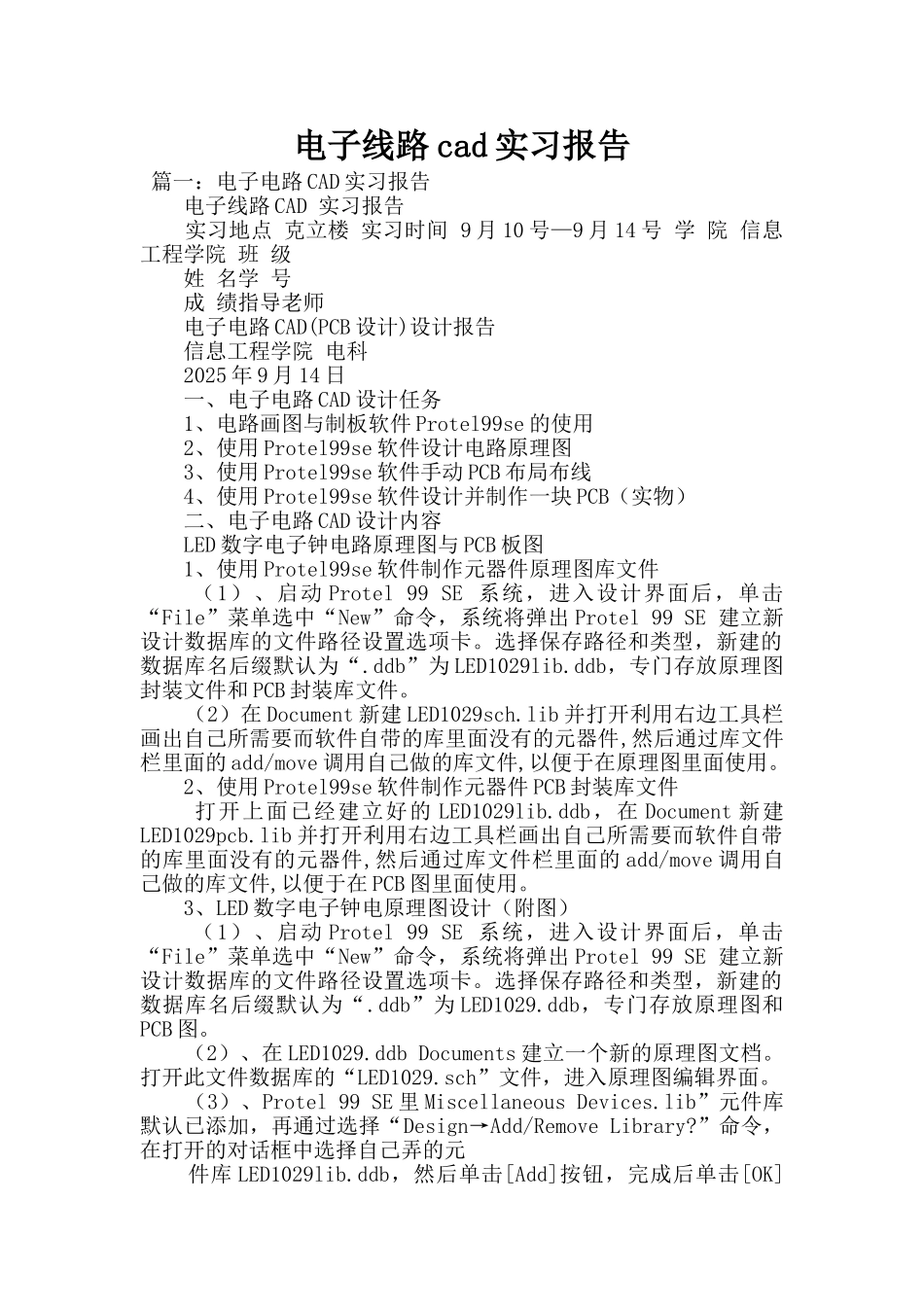

电子线路cad实习报告

电子线路 cad 实习报告 篇一：电子电路 CAD 实习报告 电子线路 CAD 实习报告 实习地点 克立楼 实习时间 9 月 10 号—9 月 14 号 学 院 信息工程学院 班 级 姓 名学 号 成 绩指导老师 电子电路 CAD(PCB 设计)设计报告 信息工程学院 电科 2025 年 9 月 14 日 一、电子电路 CAD 设计任务 1、电路画图与制板软件 Protel99se 的使用 2、使用 Protel99se 软件设计电路原理图 3、使用 Protel99se 软件手动 PCB 布局布线 4、使用 Protel99se 软件设计并制作一块 PCB（实物） 二、电子电路 CAD 设计内容 LED 数字电子钟电路原理图与 PCB 板图 1、使用 Protel99se 软件制作元器件原理图库文件 （1）、启动 Protel 99 SE 系统，进入设计界面后，单击“File”菜单选中“New”命令，系统将弹出 Protel 99 SE 建立新设计数据库的文件路径设置选项卡。选择保存路径和类型，新建的数据库名后缀默认为“.ddb”为 LED1029lib.ddb，专门存放原理图封装文件和 PCB 封装库文件。 （2）在 Document 新建 LED1029sch.lib 并打开利用右边工具栏画出自己所需要而软件自带的库里面没有的元器件,然后通过库文件栏里面的 add/move 调用自己做的库文件,以便于在原理图里面使用。 2、使用 Protel99se 软件制作元器件 PCB 封装库文件 打开上面已经建立好的 LED1029lib.ddb，在 Document 新建LED1029pcb.lib 并打开利用右边工具栏画出自己所需要而软件自带的库里面没有的元器件,然后通过库文件栏里面的 add/move 调用自己做的库文件,以便于在 PCB 图里面使用。 3、LED 数字电子钟电原理图设计（附图） （1）、启动 Protel 99 SE 系统，进入设计界面后，单击“File”菜单选中“New”命令，系统将弹出 Protel 99 SE 建立新设计数据库的文件路径设置选项卡。选择保存路径和类型，新建的数据库名后缀默认为“.ddb”为 LED1029.ddb，专门存放原理图和PCB 图。 （2）、在 LED1029.ddb Documents 建立一个新的原理图文档。打开此文件数据库的“LED1029.sch”文件，进入原理图编辑界面。 （3）、Protel 99 SE 里 Miscellaneous Devices.lib”元件库默认已添加，再通过选择“Design→Add/Remove Library?”命令，在打开的对话框中选择自己弄的元 件库 LED1029lib.ddb，然后单击[Add]按钮，完成后单击[OK]按钮这一流程来加载元器件。 （4）、然后根据电路图...
