电子设计自动化技术试卷1答案

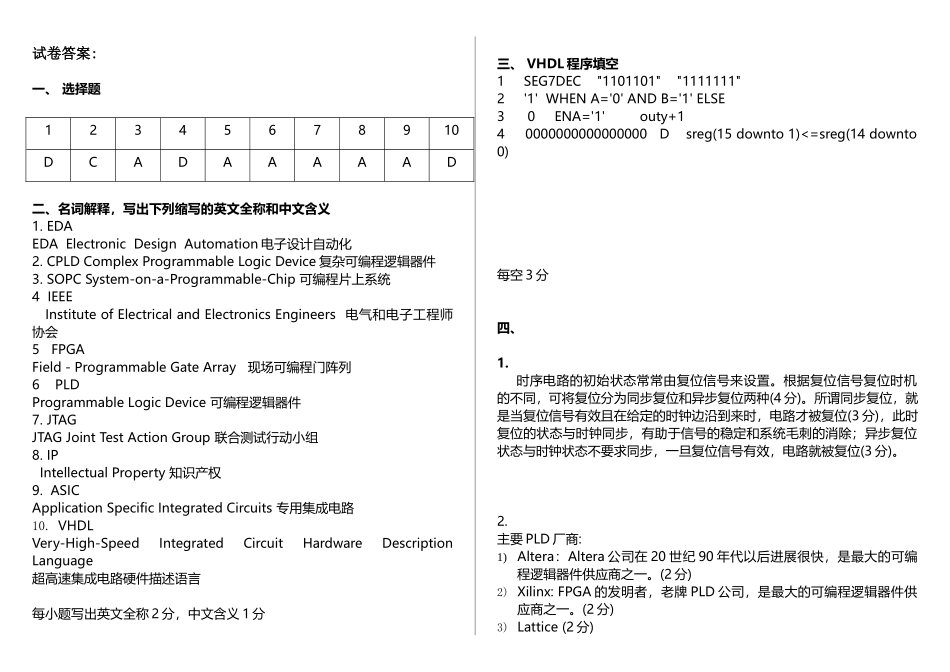

试卷答案:一、 选择题12345678910DCADAAAAAD二、名词解释，写出下列缩写的英文全称和中文含义1. EDA EDA Electronic Design Automation 电子设计自动化 2. CPLD Complex Programmable Logic Device 复杂可编程逻辑器件3. SOPC System-on-a-Programmable-Chip 可编程片上系统4 IEEE Institute of Electrical and Electronics Engineers 电气和电子工程师协会5 FPGA Field－Programmable Gate Array 现场可编程门阵列6 PLD Programmable Logic Device 可编程逻辑器件7. JTAG JTAG Joint Test Action Group 联合测试行动小组8. IP Intellectual Property 知识产权9. ASIC Application Specific Integrated Circuits 专用集成电路10. VHDL Very-High-Speed Integrated Circuit Hardware Description Language超高速集成电路硬件描述语言每小题写出英文全称 2 分，中文含义 1 分三、 VHDL 程序填空1 SEG7DEC "1101101" "1111111"2 '1' WHEN A='0' AND B='1' ELSE3 0 ENA='1' outy+14 0000000000000000 D sreg(15 downto 1)<=sreg(14 downto 0) 每空 3 分四、 1.时序电路的初始状态常常由复位信号来设置。根据复位信号复位时机的不同，可将复位分为同步复位和异步复位两种(4 分)。所谓同步复位，就是当复位信号有效且在给定的时钟边沿到来时，电路才被复位(3 分)，此时复位的状态与时钟同步，有助于信号的稳定和系统毛刺的消除；异步复位状态与时钟状态不要求同步，一旦复位信号有效，电路就被复位(3 分)。2.主要 PLD 厂商:1)Altera：Altera 公司在 20 世纪 90 年代以后进展很快，是最大的可编程逻辑器件供应商之一。(2 分)2) Xilinx: FPGA 的发明者，老牌 PLD 公司，是最大的可编程逻辑器件供应商之一。(2 分)3) Lattice (2 分)CPLD/FPGA 器件的开发设计一般可以分为设计输入(1 分)、设计实现(1分)、设计校验(1 分)和下载编程(1 分)四个步骤。
