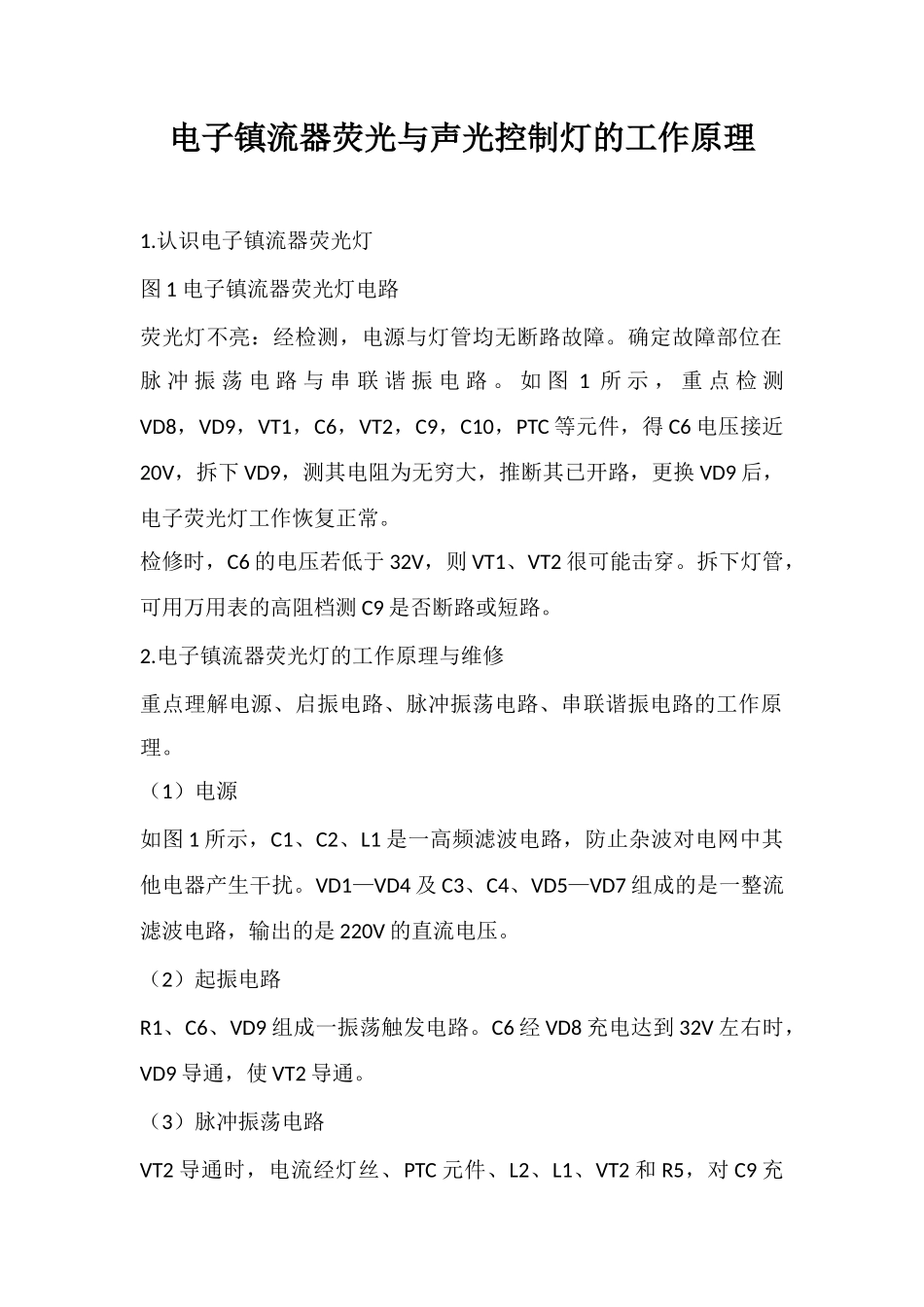

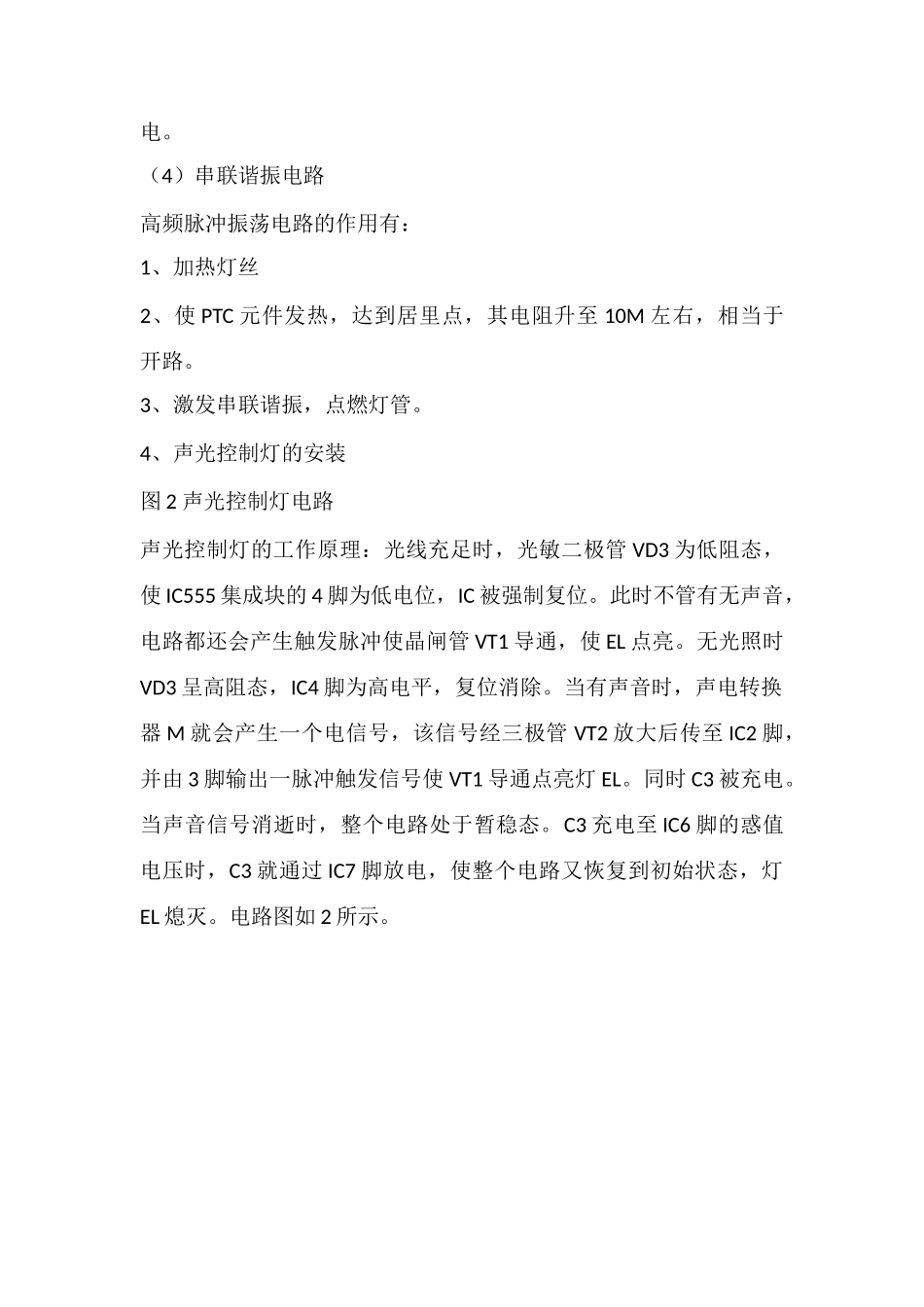

电子镇流器荧光与声光控制灯的工作原理1.认识电子镇流器荧光灯图 1 电子镇流器荧光灯电路荧光灯不亮：经检测，电源与灯管均无断路故障。确定故障部位在脉 冲 振 荡 电 路 与 串 联 谐 振 电 路 。 如 图 1 所 示 ， 重 点 检 测VD8，VD9，VT1，C6，VT2，C9，C10，PTC 等元件，得 C6 电压接近20V，拆下 VD9，测其电阻为无穷大，推断其已开路，更换 VD9 后，电子荧光灯工作恢复正常。检修时，C6 的电压若低于 32V，则 VT1、VT2 很可能击穿。拆下灯管，可用万用表的高阻档测 C9 是否断路或短路。2.电子镇流器荧光灯的工作原理与维修重点理解电源、启振电路、脉冲振荡电路、串联谐振电路的工作原理。（1）电源如图 1 所示，C1、C2、L1 是一高频滤波电路，防止杂波对电网中其他电器产生干扰。VD1—VD4 及 C3、C4、VD5—VD7 组成的是一整流滤波电路，输出的是 220V 的直流电压。（2）起振电路R1、C6、VD9 组成一振荡触发电路。C6 经 VD8 充电达到 32V 左右时，VD9 导通，使 VT2 导通。（3）脉冲振荡电路VT2 导通时，电流经灯丝、PTC 元件、L2、L1、VT2 和 R5，对 C9 充电。（4）串联谐振电路高频脉冲振荡电路的作用有：1、加热灯丝2、使 PTC 元件发热，达到居里点，其电阻升至 10M 左右，相当于开路。3、激发串联谐振，点燃灯管。4、声光控制灯的安装图 2 声光控制灯电路声光控制灯的工作原理：光线充足时，光敏二极管 VD3 为低阻态，使 IC555 集成块的 4 脚为低电位，IC 被强制复位。此时不管有无声音，电路都还会产生触发脉冲使晶闸管 VT1 导通，使 EL 点亮。无光照时VD3 呈高阻态，IC4 脚为高电平，复位消除。当有声音时，声电转换器 M 就会产生一个电信号，该信号经三极管 VT2 放大后传至 IC2 脚，并由 3 脚输出一脉冲触发信号使 VT1 导通点亮灯 EL。同时 C3 被充电。当声音信号消逝时，整个电路处于暂稳态。C3 充电至 IC6 脚的惑值电压时，C3 就通过 IC7 脚放电，使整个电路又恢复到初始状态，灯EL 熄灭。电路图如 2 所示。
