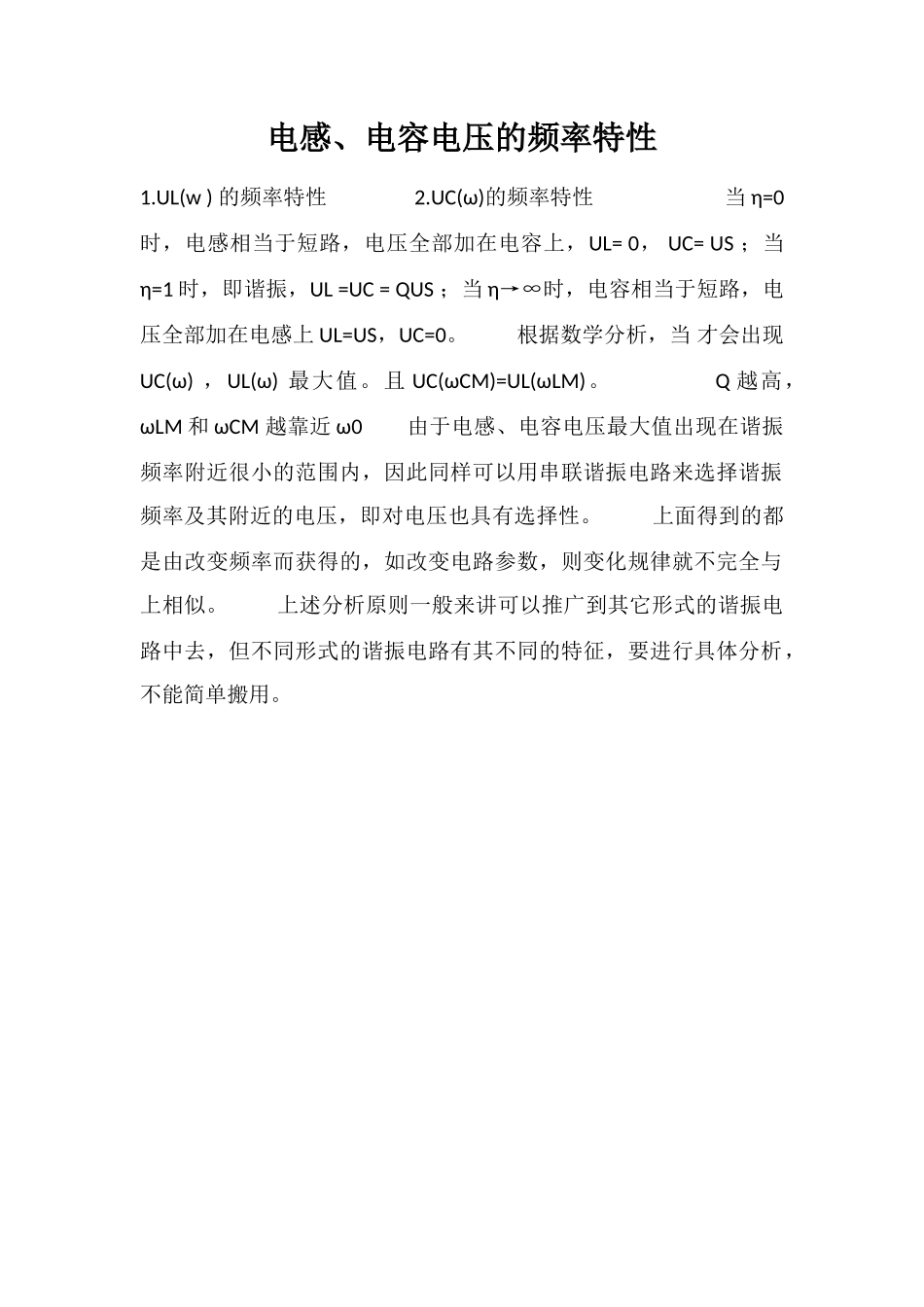

电感、电容电压的频率特性

电感、电容电压的频率特性1.UL(w ) 的频率特性 2.UC(ω)的频率特性 当 η=0时，电感相当于短路，电压全部加在电容上，UL= 0， UC= US ；当η=1 时，即谐振，UL =UC = QUS ；当 η→∞时，电容相当于短路，电压全部加在电感上 UL=US，UC=0。 根据数学分析，当 才会出现UC(ω) ，UL(ω) 最大值。且 UC(ωCM)=UL(ωLM)。 Q 越高，ωLM 和 ωCM 越靠近 ω0 由于电感、电容电压最大值出现在谐振频率附近很小的范围内，因此同样可以用串联谐振电路来选择谐振频率及其附近的电压，即对电压也具有选择性。 上面得到的都是由改变频率而获得的，如改变电路参数，则变化规律就不完全与上相似。 上述分析原则一般来讲可以推广到其它形式的谐振电路中去，但不同形式的谐振电路有其不同的特征，要进行具体分析，不能简单搬用。
