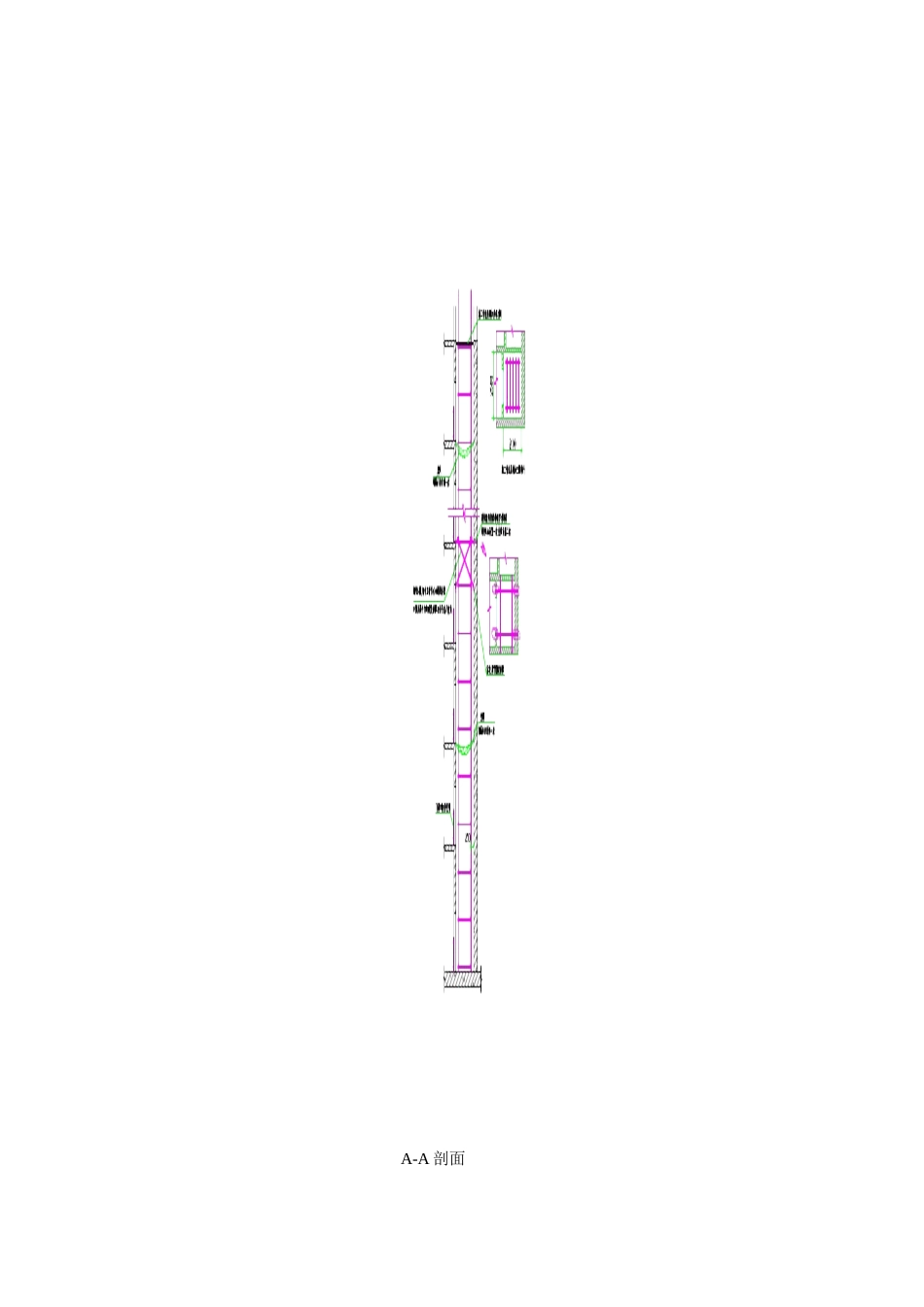

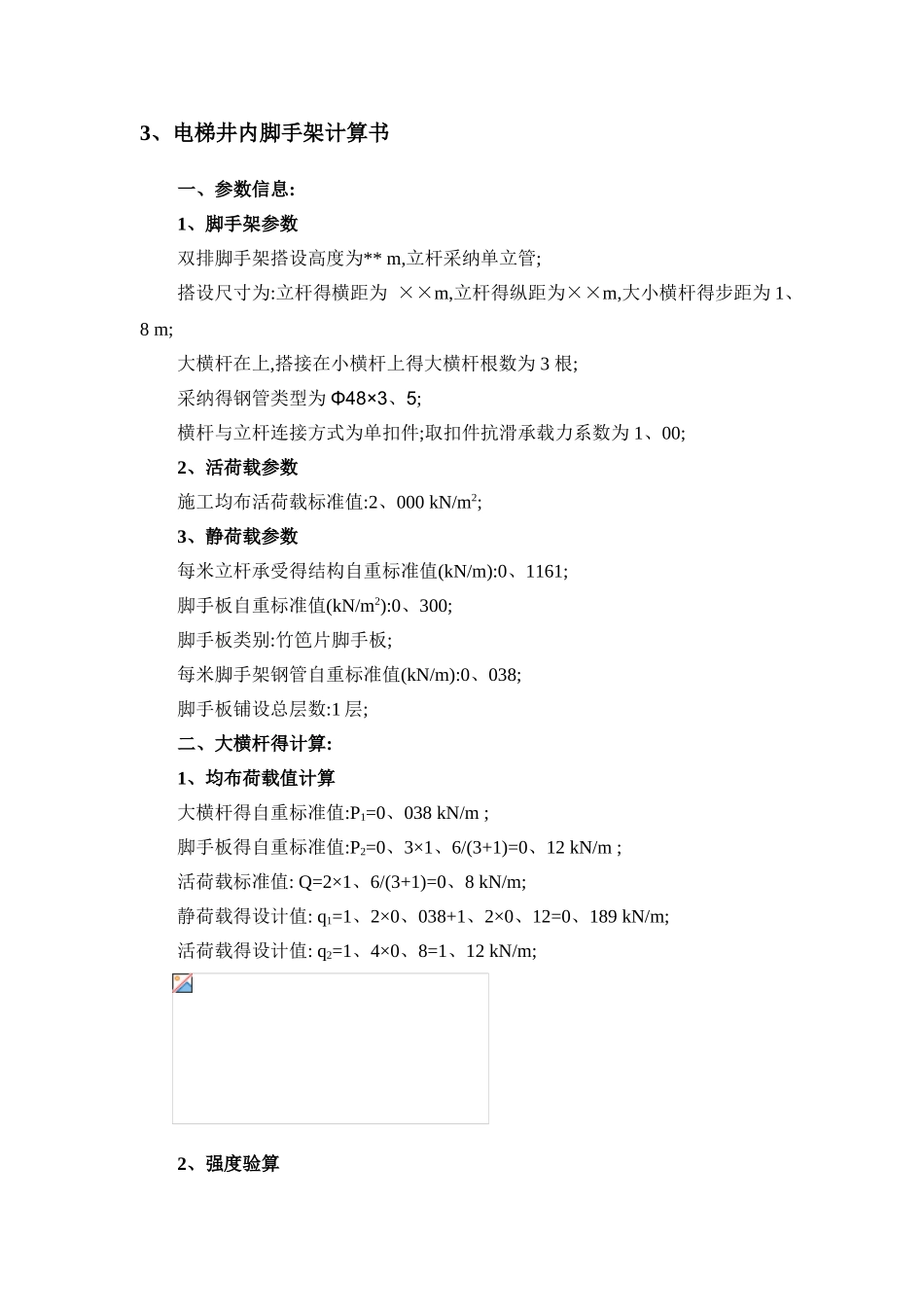

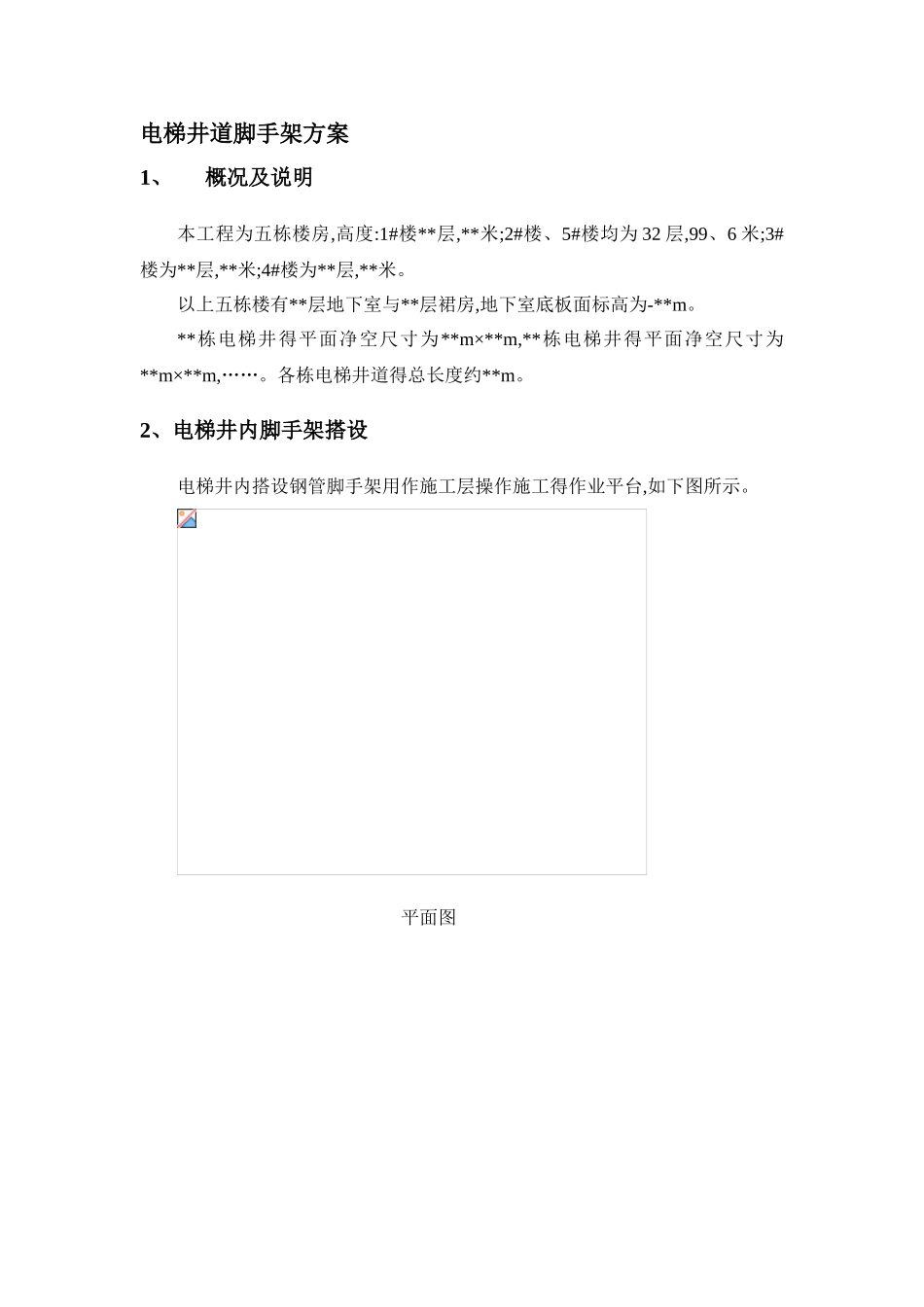

电梯井道脚手架方案1、概况及说明本工程为五栋楼房,高度:1#楼**层,**米;2#楼、5#楼均为 32 层,99、6 米;3#楼为**层,**米;4#楼为**层,**米。 以上五栋楼有**层地下室与**层裙房,地下室底板面标高为-**m。**栋电梯井得平面净空尺寸为**m×**m,**栋电梯井得平面净空尺寸为**m×**m,……。各栋电梯井道得总长度约**m。2、电梯井内脚手架搭设电梯井内搭设钢管脚手架用作施工层操作施工得作业平台,如下图所示。平面图A-A 剖面3、电梯井内脚手架计算书一、参数信息:1、脚手架参数双排脚手架搭设高度为** m,立杆采纳单立管;搭设尺寸为:立杆得横距为 ××m,立杆得纵距为××m,大小横杆得步距为 1、8 m;大横杆在上,搭接在小横杆上得大横杆根数为 3 根;采纳得钢管类型为 Φ48×3、5;横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数为 1、00;2、活荷载参数施工均布活荷载标准值:2、000 kN/m2;3、静荷载参数每米立杆承受得结构自重标准值(kN/m):0、1161;脚手板自重标准值(kN/m2):0、300; 脚手板类别:竹笆片脚手板; 每米脚手架钢管自重标准值(kN/m):0、038;脚手板铺设总层数:1 层;二、大横杆得计算:1、均布荷载值计算大横杆得自重标准值:P1=0、038 kN/m ;脚手板得自重标准值:P2=0、3×1、6/(3+1)=0、12 kN/m ;活荷载标准值: Q=2×1、6/(3+1)=0、8 kN/m;静荷载得设计值: q1=1、2×0、038+1、2×0、12=0、189 kN/m;活荷载得设计值: q2=1、4×0、8=1、12 kN/m;2、强度验算大横杆跨中最大弯距计算公式如下:跨中最大弯距为 M1max=1/8×(0、189+1、12)×22 =0、654 kN、m;选择支座弯矩与跨中弯矩得最大值进行强度验算:σ=0、654×106/5080=128、74N/mm2;大横杆得最大弯曲应力为 σ= 128、74 N/mm2 小于 大横杆得抗压强度设计值 [f]=205 N/mm2,满足要求！三、小横杆得计算:根据 JGJ130-2001 第 5、2、4 条规定,小横杆根据简支梁进行强度与挠度计算,大横杆在小横杆得上面。用大横杆支座得最大反力计算值作为小横杆集中荷载,在最不利荷载布置下计算小横杆得最大弯矩与变形。1、荷载值计算大横杆得自重标准值:p1= 0、038×2 = 0、076 kN;脚手板得自重标准值:P2=0、3×1、6×2/(3+1)=0、24 kN;活荷载标准值:Q=2×1、6×2/(3+1) =1、6kN;集中荷载得设计值: P=1、2×(0、076+0、24)+1、4 ×1、6 =2、619kN;2、强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载得标准值最不利分配得弯矩与;均布荷载最大弯矩计算...
