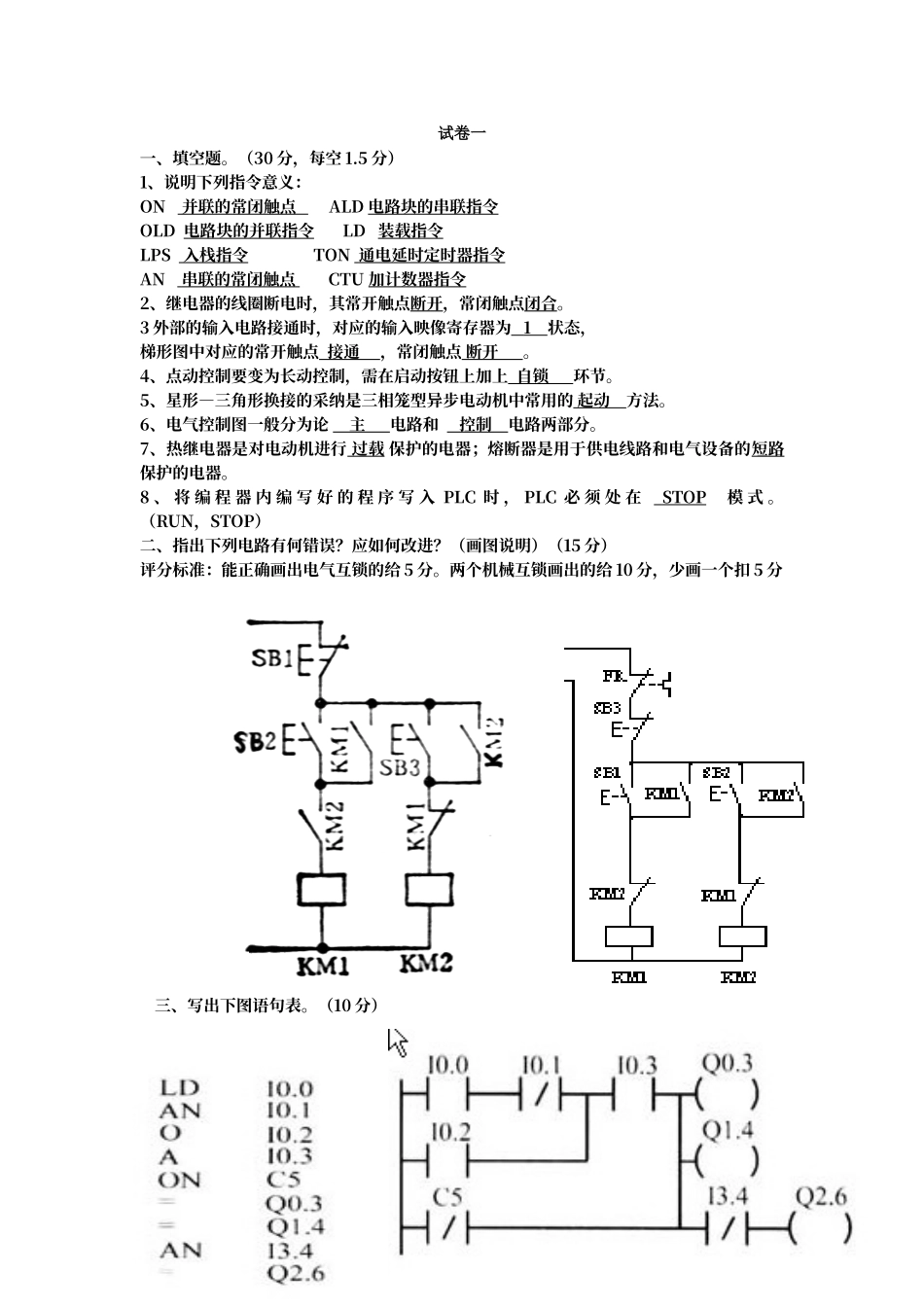

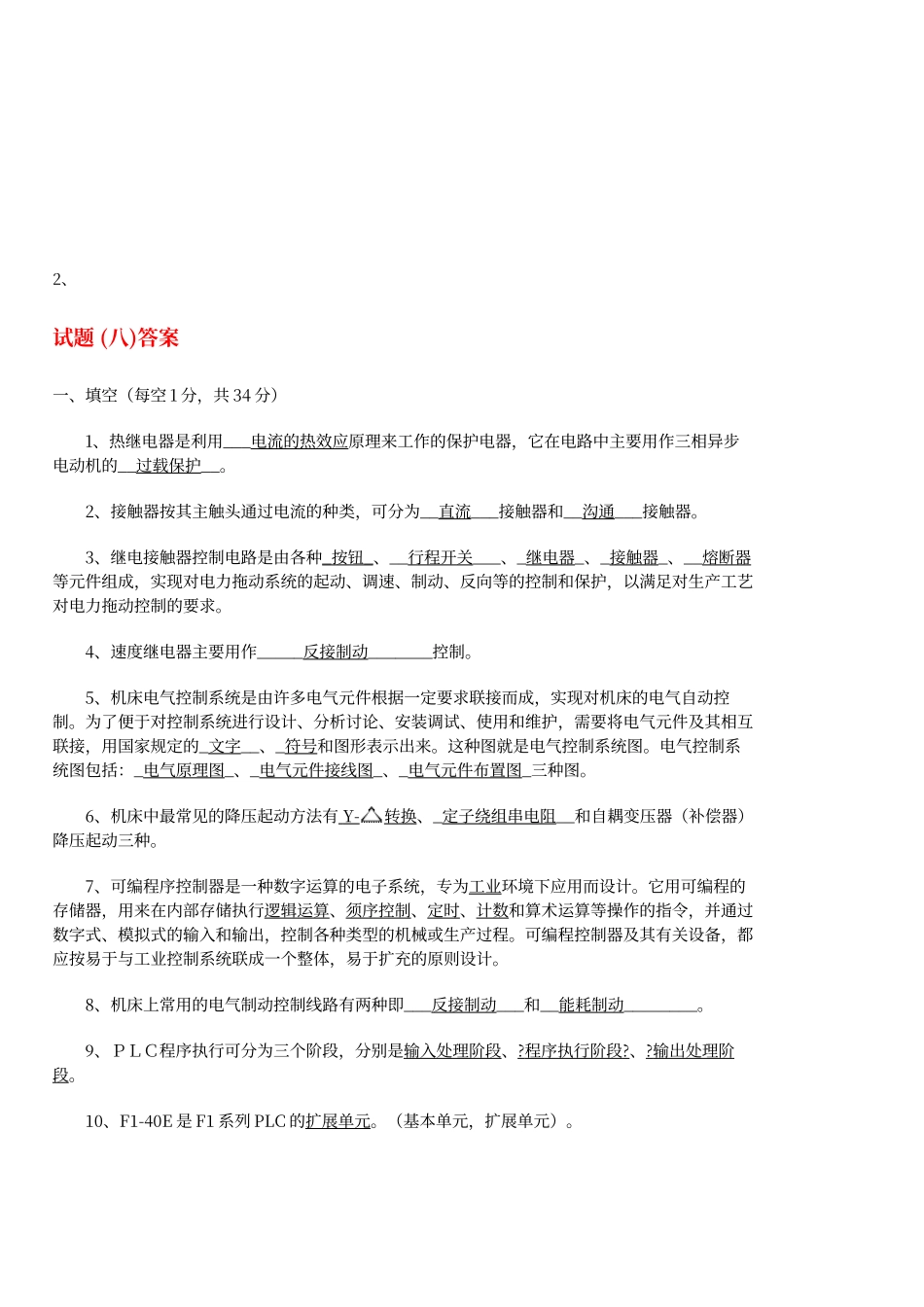

试卷一一、填空题。（30 分，每空 1.5 分）1、说明下列指令意义：ON 并联的常闭触点 ALD 电路块的串联指令OLD 电路块的并联指令 LD 装载指令LPS 入栈指令 TON 通电延时定时器指令 AN 串联的常闭触点 CTU 加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。3 外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点 接通 ，常闭触点 断开 。4、点动控制要变为长动控制，需在启动按钮上加上 自锁 环节。5、星形—三角形换接的采纳是三相笼型异步电动机中常用的 起动 方法。6、电气控制图一般分为论 主 电路和 控制 电路两部分。7、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。8 、 将 编 程 器 内 编 写 好 的 程 序 写 入 PLC 时 ， PLC 必 须 处 在 STOP 模 式 。（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15 分）评分标准：能正确画出电气互锁的给 5 分。两个机械互锁画出的给 10 分，少画一个扣 5 分 三、写出下图语句表。（10 分） 四、简答题 （15 分）试比较沟通接触器与中间继电器的相同及不同之处，并说明假如采纳 PLC 控制，还需要中间继电器吗？（5 分）相同：电磁机构相同；（5 分）不相同：用途不同。接触器用于自动接通和断开大电流负荷电路。中间继电器用于增加控制点数或信号放大。不需要。（5 分）五、设计控制一台电动机长动和点动的电气控制电路。（主电路 6 分，控制电路 9 分，共15 分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。 请画出主电路和控制电路。评分标准：画出主电路的给 6 分，没有画保险的扣 2 分，没有画过载保护的扣 2 分接接触器没有正确换向的扣4 分。控制电路：没有启动按钮的扣分，没有停止按钮的扣分。没有画自锁的扣分没有画电气互锁的扣分六、试用 PLC 来实现第五题的控制。要求 1。画出 I/O 分配图；2。画出梯形图或写出语句表。（I/O 分配图 5 分，画出梯形图或写出语句表 10 分）评分标准：没有画出扣 I/O 分配图 5分，其中少一输入和输出扣 1 分。画出梯形图或写出语句表 10 分）两个网络少一个扣 5 分，其中每网络少一环节扣 1 分2、试题 (八)答案一、填空（每空 1 分，共 34 分） 1、热继电器是利用___电流的热效应原理来工作的保护电器，...
