电气控制与PLC知识点

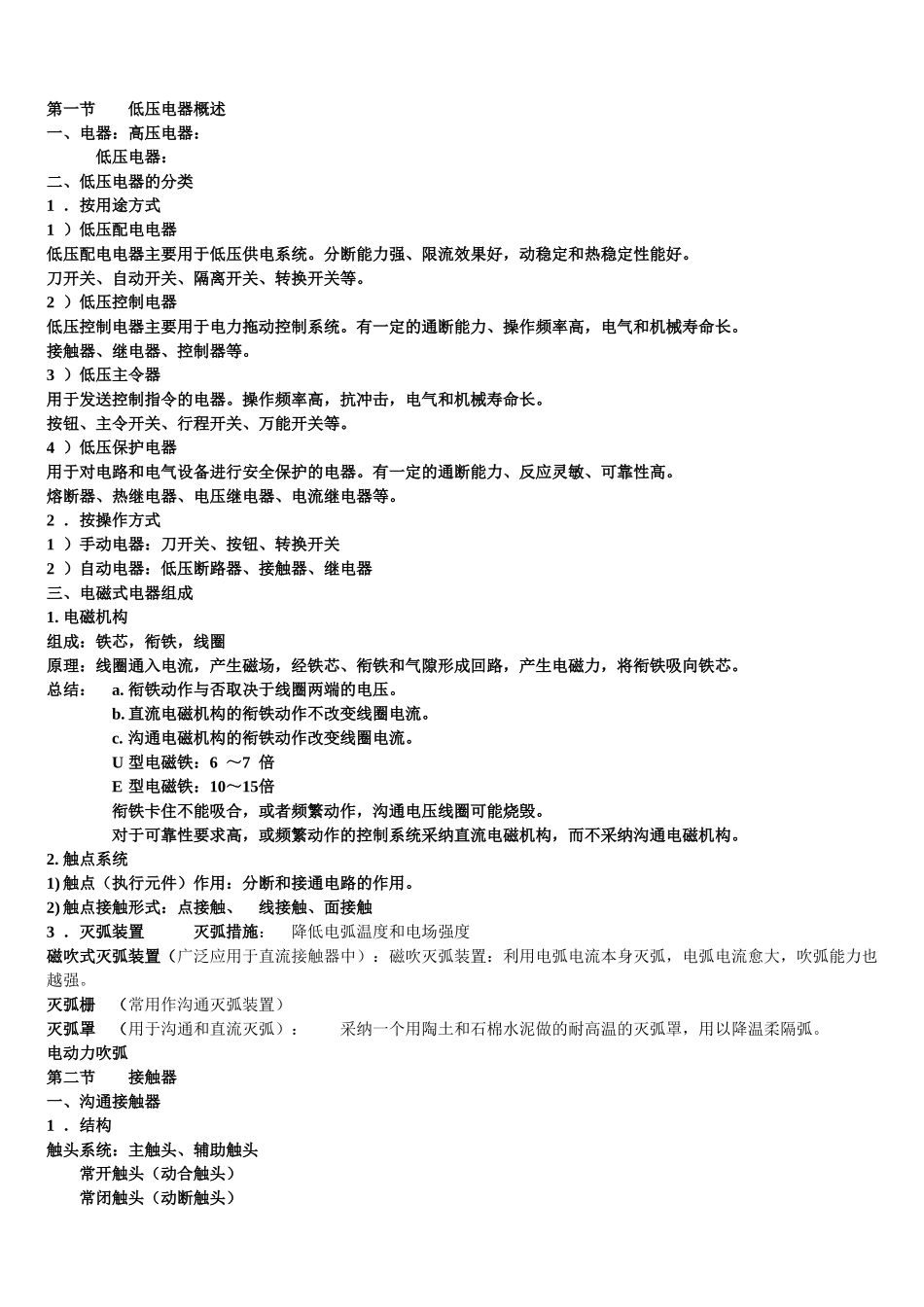

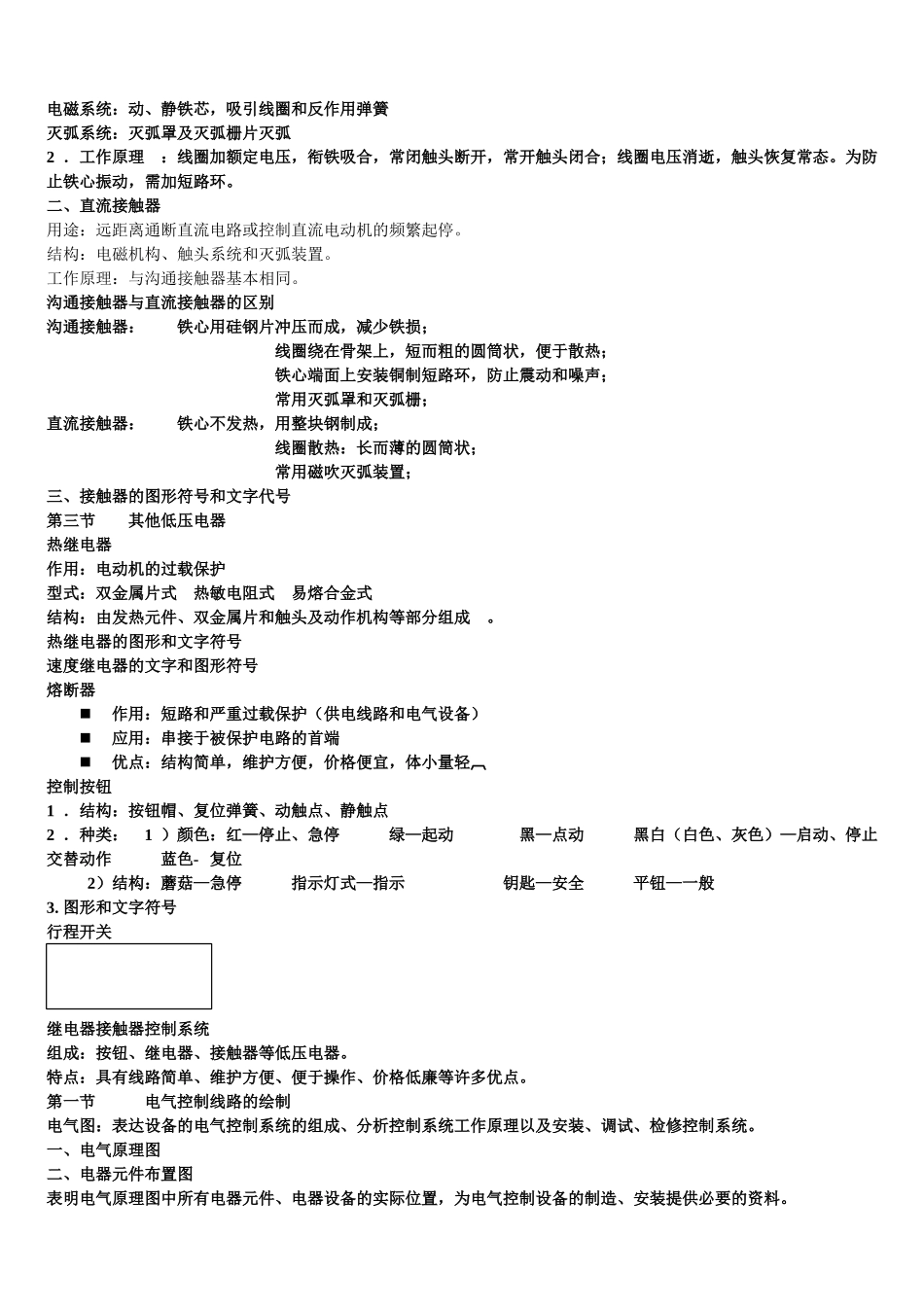

第一节 低压电器概述一、电器：高压电器： 低压电器：二、低压电器的分类1 ．按用途方式1 ）低压配电电器低压配电电器主要用于低压供电系统。分断能力强、限流效果好，动稳定和热稳定性能好。刀开关、自动开关、隔离开关、转换开关等。2 ）低压控制电器低压控制电器主要用于电力拖动控制系统。有一定的通断能力、操作频率高，电气和机械寿命长。接触器、继电器、控制器等。3 ）低压主令器用于发送控制指令的电器。操作频率高，抗冲击，电气和机械寿命长。按钮、主令开关、行程开关、万能开关等。4 ）低压保护电器用于对电路和电气设备进行安全保护的电器。有一定的通断能力、反应灵敏、可靠性高。熔断器、热继电器、电压继电器、电流继电器等。2 ．按操作方式1 ）手动电器：刀开关、按钮、转换开关2 ）自动电器：低压断路器、接触器、继电器三、电磁式电器组成1. 电磁机构组成：铁芯，衔铁，线圈原理：线圈通入电流，产生磁场，经铁芯、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁芯。总结： a. 衔铁动作与否取决于线圈两端的电压。b. 直流电磁机构的衔铁动作不改变线圈电流。c. 沟通电磁机构的衔铁动作改变线圈电流。U 型电磁铁：6 ～7 倍E 型电磁铁：10～15倍衔铁卡住不能吸合，或者频繁动作，沟通电压线圈可能烧毁。对于可靠性要求高，或频繁动作的控制系统采纳直流电磁机构，而不采纳沟通电磁机构。2. 触点系统 1) 触点（执行元件）作用：分断和接通电路的作用。2) 触点接触形式：点接触、 线接触、面接触3 ．灭弧装置 灭弧措施： 降低电弧温度和电场强度 磁吹式灭弧装置（广泛应用于直流接触器中）：磁吹灭弧装置：利用电弧电流本身灭弧，电弧电流愈大，吹弧能力也越强。 灭弧栅 （常用作沟通灭弧装置） 灭弧罩 （用于沟通和直流灭弧）： 采纳一个用陶土和石棉水泥做的耐高温的灭弧罩，用以降温柔隔弧。电动力吹弧第二节 接触器一、沟通接触器 1 ．结构 触头系统：主触头、辅助触头 常开触头（动合触头） 常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧 灭弧系统：灭弧罩及灭弧栅片灭弧2 ．工作原理 ：线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消逝，触头恢复常态。为防止铁心振动，需加短路环。二、直流接触器 用途：远距离通断直流电路或控制直流电动机的频繁起停。结构：电磁机构、触头系统和灭弧装置。工作原理：与沟通接触器基本相同。沟通接触...
