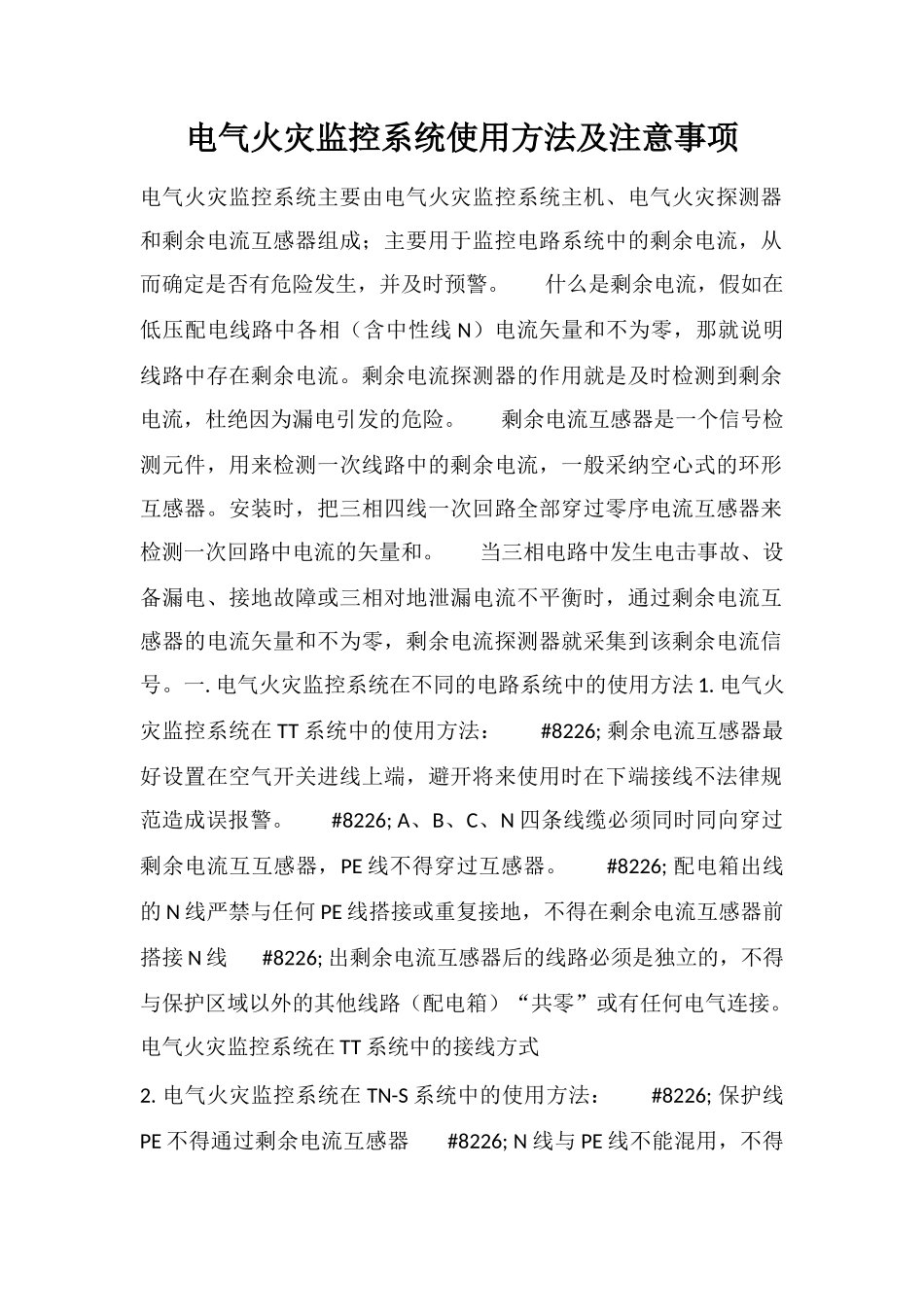

电气火灾监控系统使用方法及注意事项

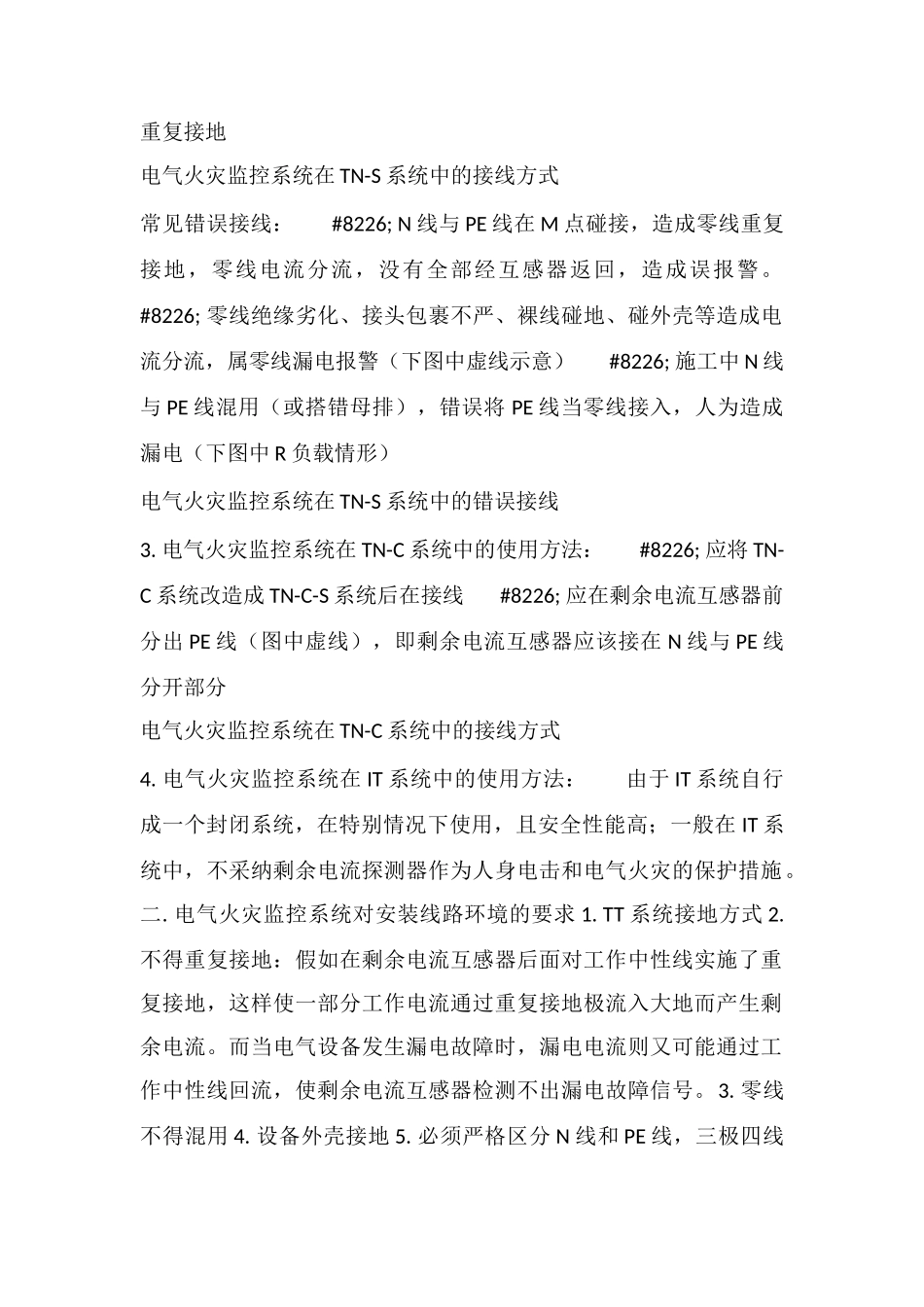

电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成；主要用于监控电路系统中的剩余电流，从而确定是否有危险发生，并及时预警。 什么是剩余电流，假如在低压配电线路中各相（含中性线 N）电流矢量和不为零，那就说明线路中存在剩余电流。剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。 剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，一般采纳空心式的环形互感器。安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。 当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。一. 电气火灾监控系统在不同的电路系统中的使用方法 1. 电气火灾监控系统在 TT 系统中的使用方法： #8226; 剩余电流互感器最好设置在空气开关进线上端，避开将来使用时在下端接线不法律规范造成误报警。 #8226; A、B、C、N 四条线缆必须同时同向穿过剩余电流互互感器，PE 线不得穿过互感器。 #8226; 配电箱出线的 N 线严禁与任何 PE 线搭接或重复接地，不得在剩余电流互感器前搭接 N 线 #8226; 出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。电气火灾监控系统在 TT 系统中的接线方式2. 电气火灾监控系统在 TN-S 系统中的使用方法： #8226; 保护线PE 不得通过剩余电流互感器 #8226; N 线与 PE 线不能混用，不得重复接地电气火灾监控系统在 TN-S 系统中的接线方式常见错误接线： #8226; N 线与 PE 线在 M 点碰接，造成零线重复接地，零线电流分流，没有全部经互感器返回，造成误报警。 #8226; 零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流，属零线漏电报警（下图中虚线示意） #8226; 施工中 N 线与 PE 线混用（或搭错母排），错误将 PE 线当零线接入，人为造成漏电（下图中 R 负载情形）电气火灾监控系统在 TN-S 系统中的错误接线3. 电气火灾监控系统在 TN-C 系统中的使用方法： #8226; 应将 TN-C 系统改造成 TN-C-S 系统后在接线 #8226; 应在剩余电流互感器前分出 PE 线（图中虚线），即剩余电流互感器应该接在 N 线与 PE 线分开部分电气火灾监控系统在 TN-C ...
