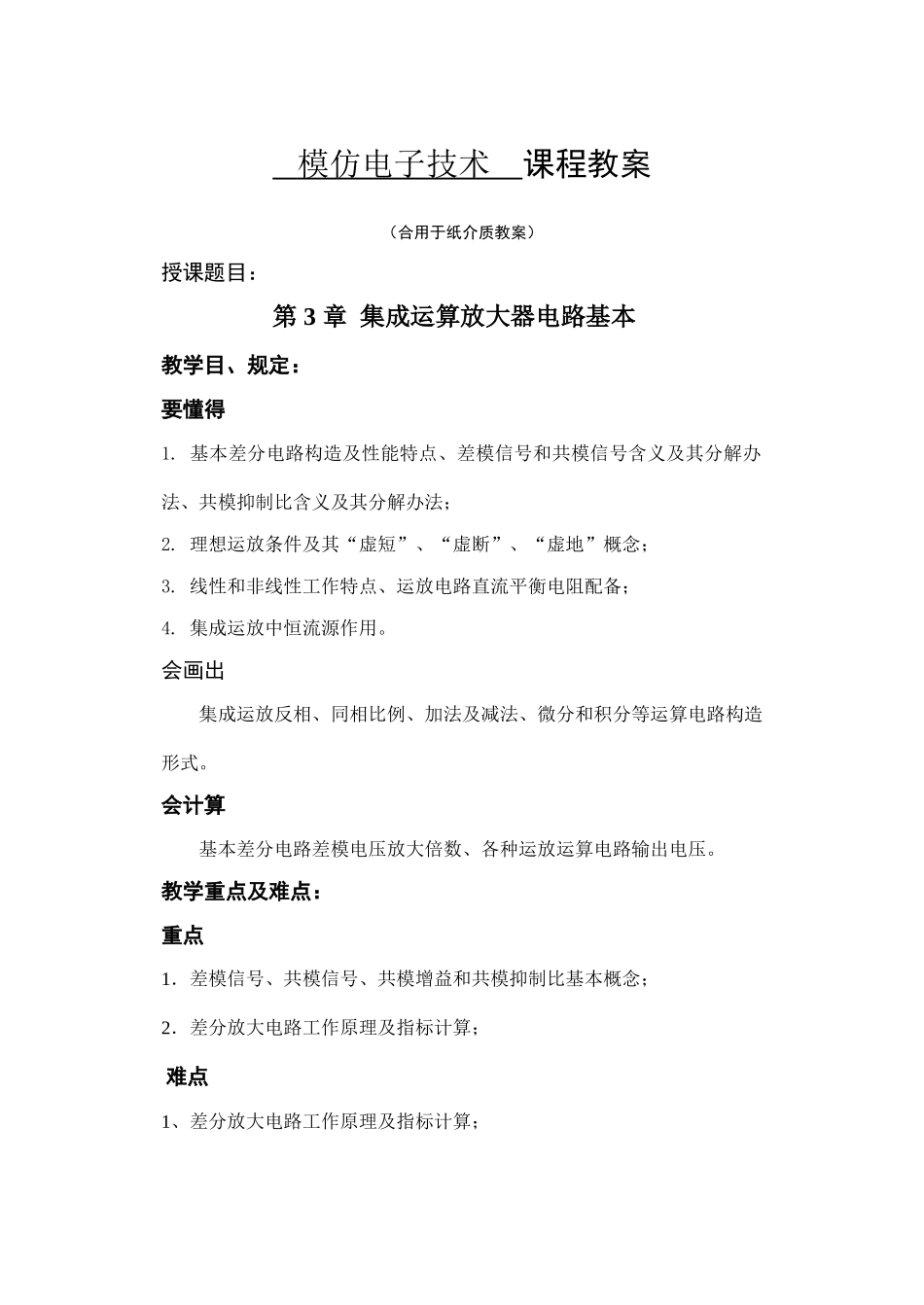

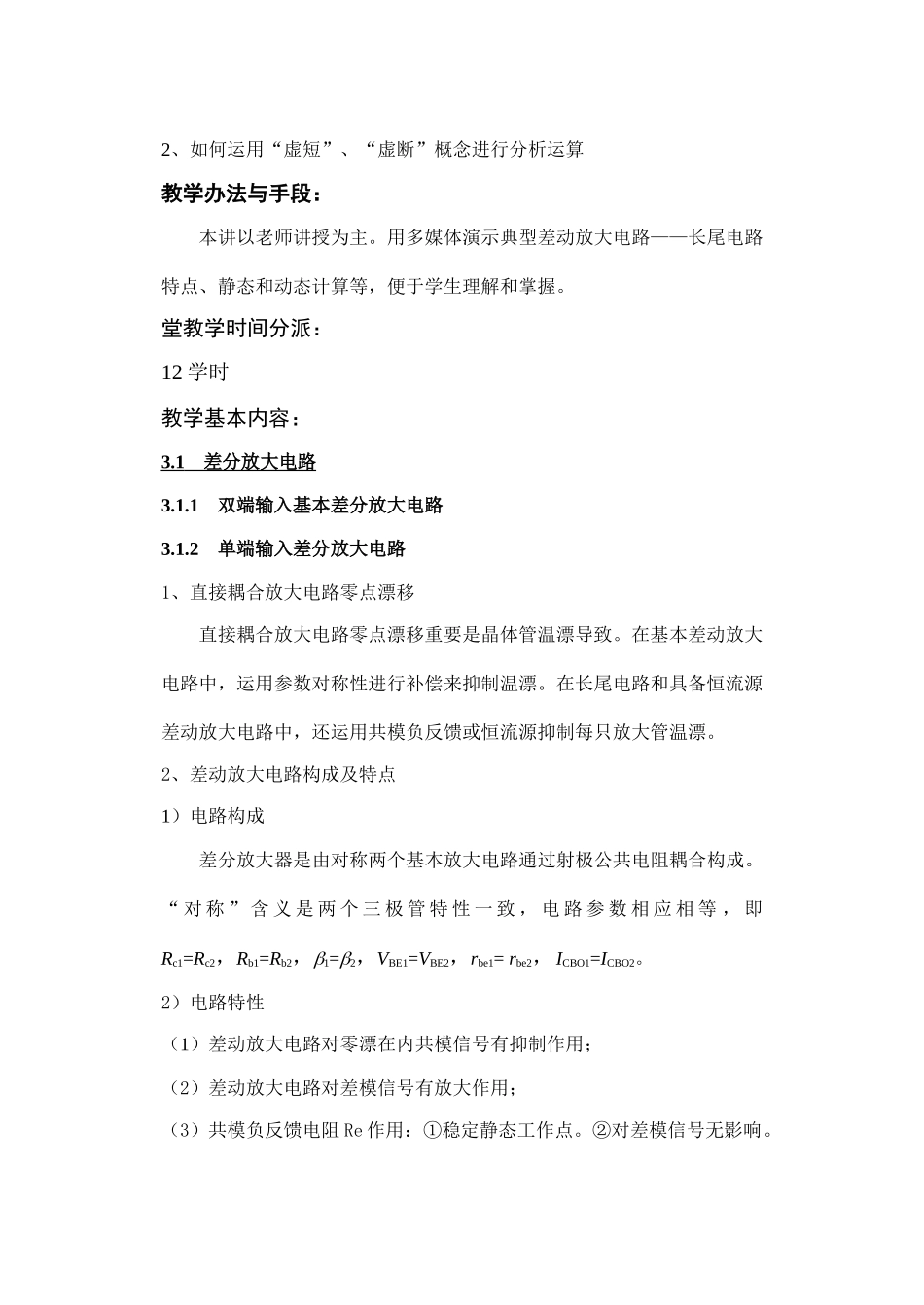

模仿电子技术 课程教案（合用于纸介质教案）授课题目：第 3 章 集成运算放大器电路基本教学目、规定：要懂得1. 基本差分电路构造及性能特点、差模信号和共模信号含义及其分解办法、共模抑制比含义及其分解办法；2. 理想运放条件及其“虚短”、“虚断”、“虚地”概念；3. 线性和非线性工作特点、运放电路直流平衡电阻配备；4. 集成运放中恒流源作用。会画出集成运放反相、同相比例、加法及减法、微分和积分等运算电路构造形式。会计算基本差分电路差模电压放大倍数、各种运放运算电路输出电压。教学重点及难点：重点1．差模信号、共模信号、共模增益和共模抑制比基本概念；2．差分放大电路工作原理及指标计算； 难点1、差分放大电路工作原理及指标计算；2、如何运用“虚短”、“虚断”概念进行分析运算教学办法与手段：本讲以老师讲授为主。用多媒体演示典型差动放大电路——长尾电路特点、静态和动态计算等，便于学生理解和掌握。堂教学时间分派：12 学时教学基本内容：3.1 差分放大电路 3.1.1 双端输入基本差分放大电路3.1.2 单端输入差分放大电路1、直接耦合放大电路零点漂移直接耦合放大电路零点漂移重要是晶体管温漂导致。在基本差动放大电路中，运用参数对称性进行补偿来抑制温漂。在长尾电路和具备恒流源差动放大电路中，还运用共模负反馈或恒流源抑制每只放大管温漂。2、差动放大电路构成及特点1）电路构成差分放大器是由对称两个基本放大电路通过射极公共电阻耦合构成。“ 对 称 ” 含 义 是 两 个 三 极 管 特 性 一 致 ， 电 路 参 数 相 应 相 等 ， 即Rc1=Rc2，Rb1=Rb2，b1=b2，VBE1=VBE2，rbe1= rbe2， ICBO1=ICBO2。2）电路特性（1）差动放大电路对零漂在内共模信号有抑制作用；（2）差动放大电路对差模信号有放大作用；（3）共模负反馈电阻 Re 作用：①稳定静态工作点。②对差模信号无影响。③对共模信号有负反馈作用：Re 越大对共模信号抑制作用越强；也也许使电路放大能力变差。3、差动放大电路输入和输出方式1）差动放大电路可以有两个输入端：同相输入端和反相输入端。依照规定正方向，在某输入端加上一定极性信号，假如输出信号极性与其相似，则该输入端称为同相输入端。反之，假如输出信号极性与其相反，则该输入端称为反相输入端。2）信号输入方式：若信号同步加到同相输入端和反相输入端，称为双端输入；若信号仅从一种输入端加入，称为单端输入。3）信号输出方式：差动放大...
