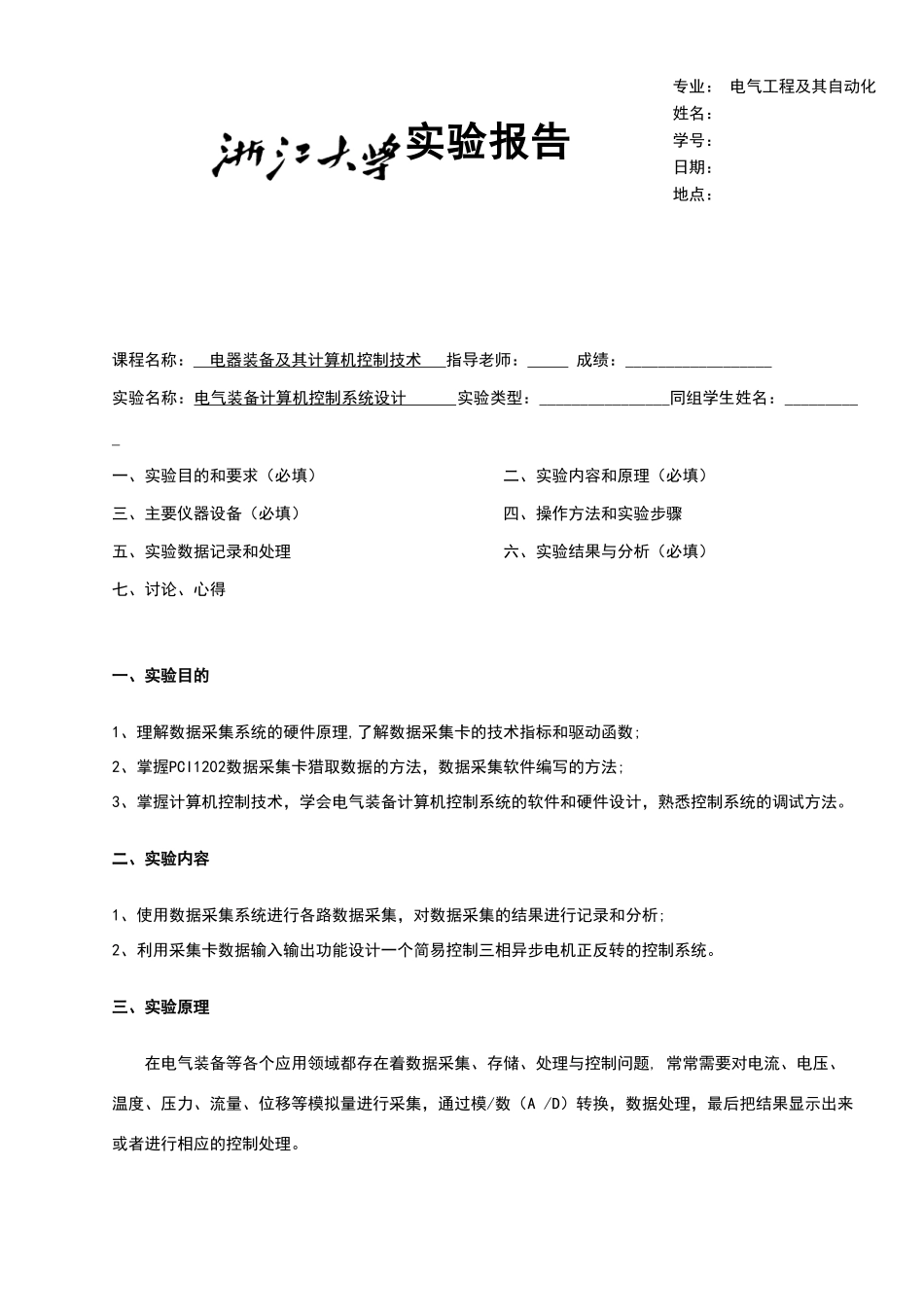

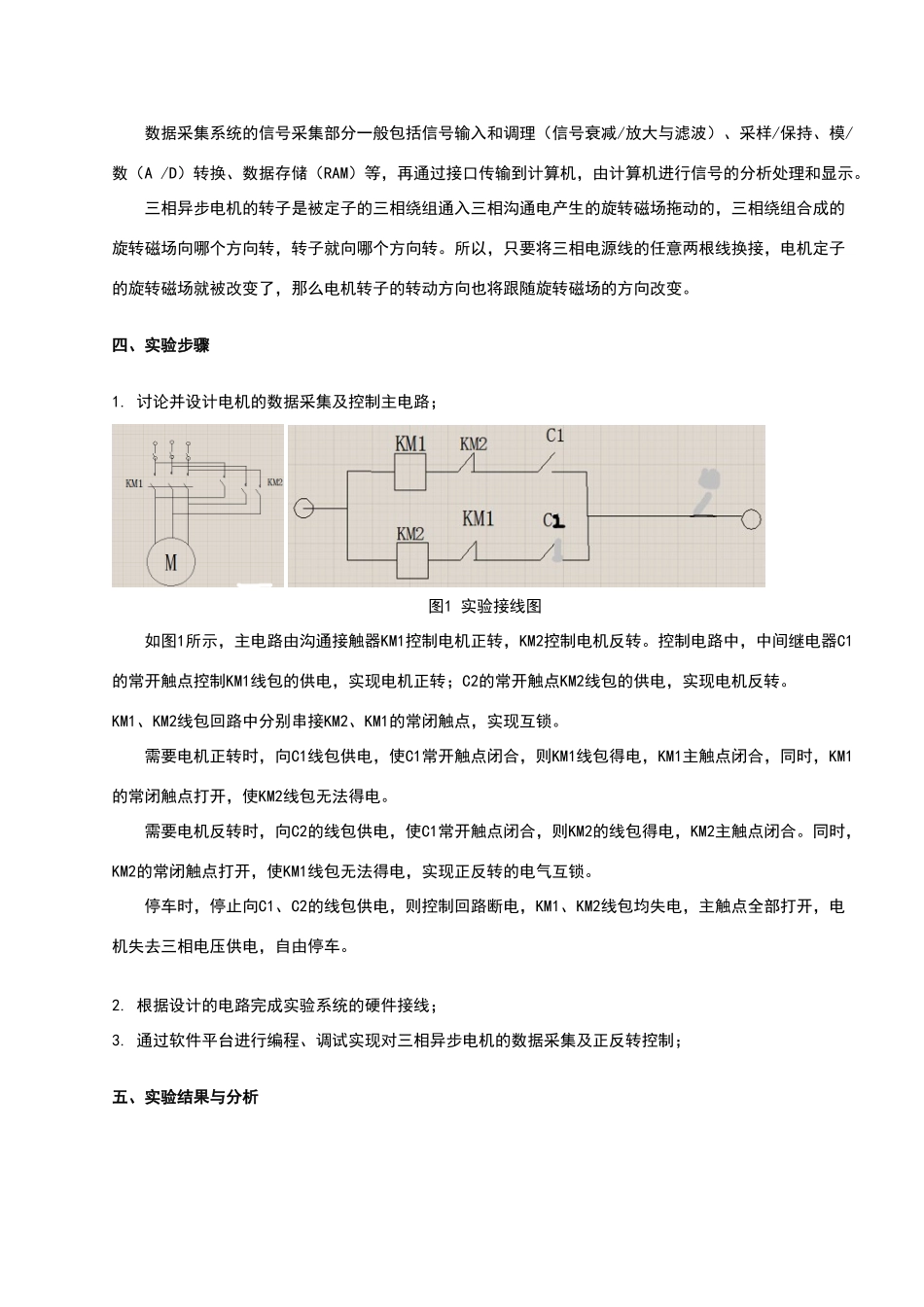

实验报告课程名称： 电器装备及其计算机控制技术 指导老师： 成绩：__________________实验名称：电气装备计算机控制系统设计 实验类型：________________同组学生姓名：__________一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的 1、理解数据采集系统的硬件原理,了解数据采集卡的技术指标和驱动函数;2、掌握PCI1202数据采集卡猎取数据的方法，数据采集软件编写的方法;3、掌握计算机控制技术，学会电气装备计算机控制系统的软件和硬件设计，熟悉控制系统的调试方法。二、实验内容1、使用数据采集系统进行各路数据采集，对数据采集的结果进行记录和分析;2、利用采集卡数据输入输出功能设计一个简易控制三相异步电机正反转的控制系统。 三、实验原理 在电气装备等各个应用领域都存在着数据采集、存储、处理与控制问题, 常常需要对电流、电压、温度、压力、流量、位移等模拟量进行采集，通过模/数（A /D）转换，数据处理，最后把结果显示出来或者进行相应的控制处理。专业： 电气工程及其自动化姓名： 学号： 日期： 地点： 数据采集系统的信号采集部分一般包括信号输入和调理（信号衰减/放大与滤波）、采样/保持、模/数（A /D）转换、数据存储（RAM）等，再通过接口传输到计算机，由计算机进行信号的分析处理和显示。三相异步电机的转子是被定子的三相绕组通入三相沟通电产生的旋转磁场拖动的，三相绕组合成的旋转磁场向哪个方向转，转子就向哪个方向转。所以，只要将三相电源线的任意两根线换接，电机定子的旋转磁场就被改变了，那么电机转子的转动方向也将跟随旋转磁场的方向改变。四、实验步骤1. 讨论并设计电机的数据采集及控制主电路； 图1 实验接线图如图1所示，主电路由沟通接触器KM1控制电机正转，KM2控制电机反转。控制电路中，中间继电器C1的常开触点控制KM1线包的供电，实现电机正转；C2的常开触点KM2线包的供电，实现电机反转。KM1、KM2线包回路中分别串接KM2、KM1的常闭触点，实现互锁。需要电机正转时，向C1线包供电，使C1常开触点闭合，则KM1线包得电，KM1主触点闭合，同时，KM1的常闭触点打开，使KM2线包无法得电。需要电机反转时，向C2的线包供电，使C1常开触点闭合，则KM2的线包得电，KM2主触点闭合。同时，KM2的常闭触点打开，使KM1线包无法得电，实现正反转的电气互锁。停...
