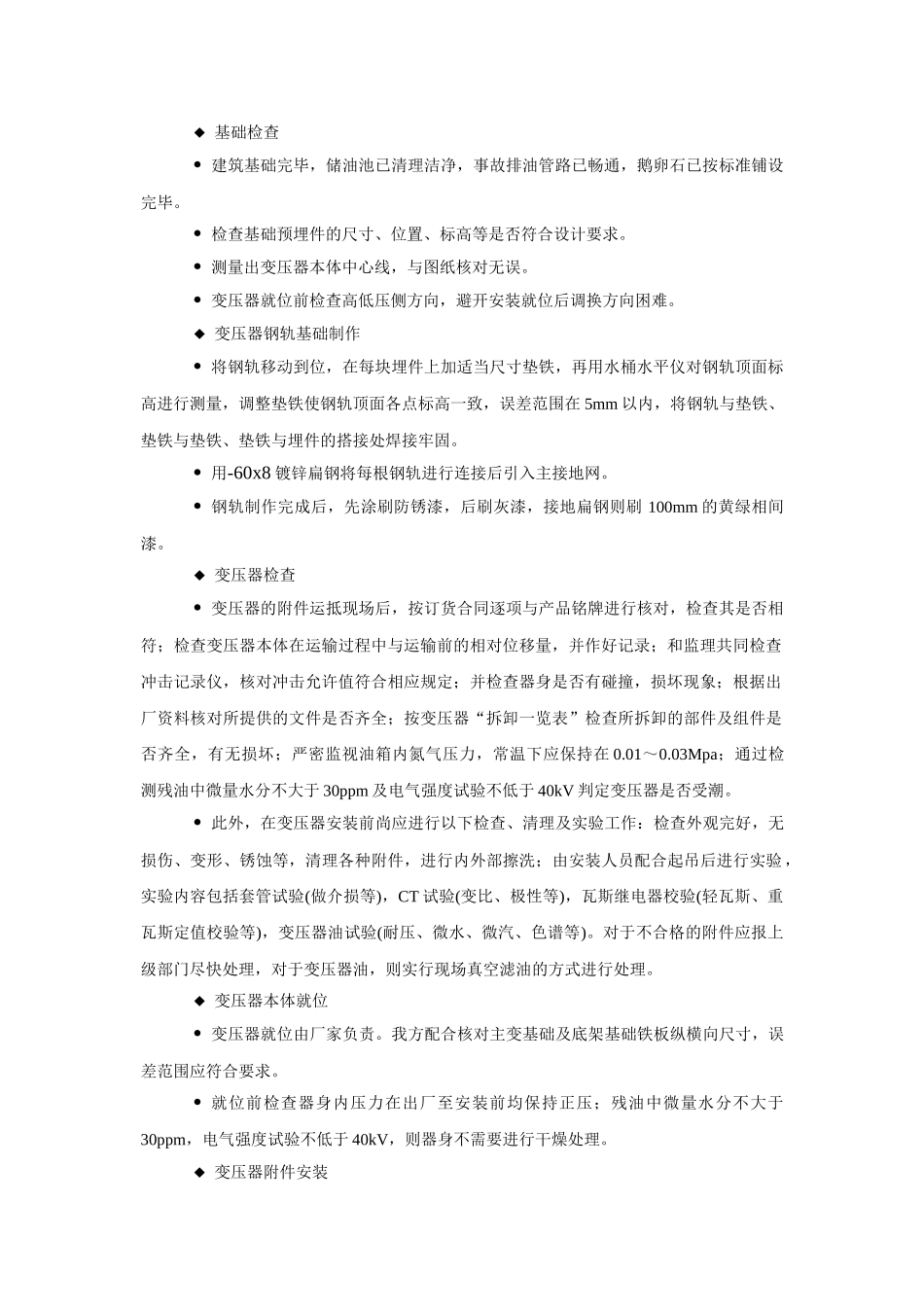

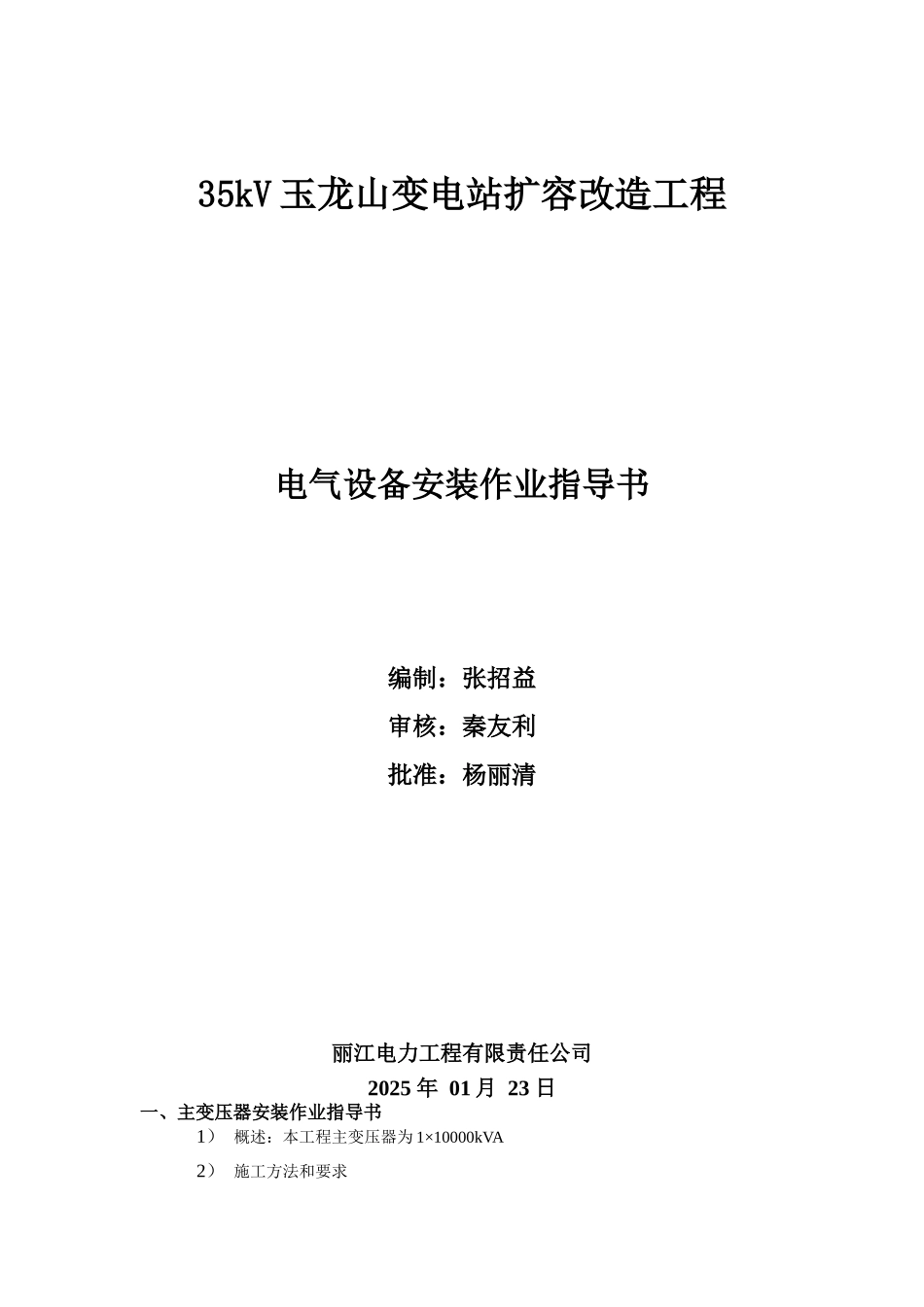

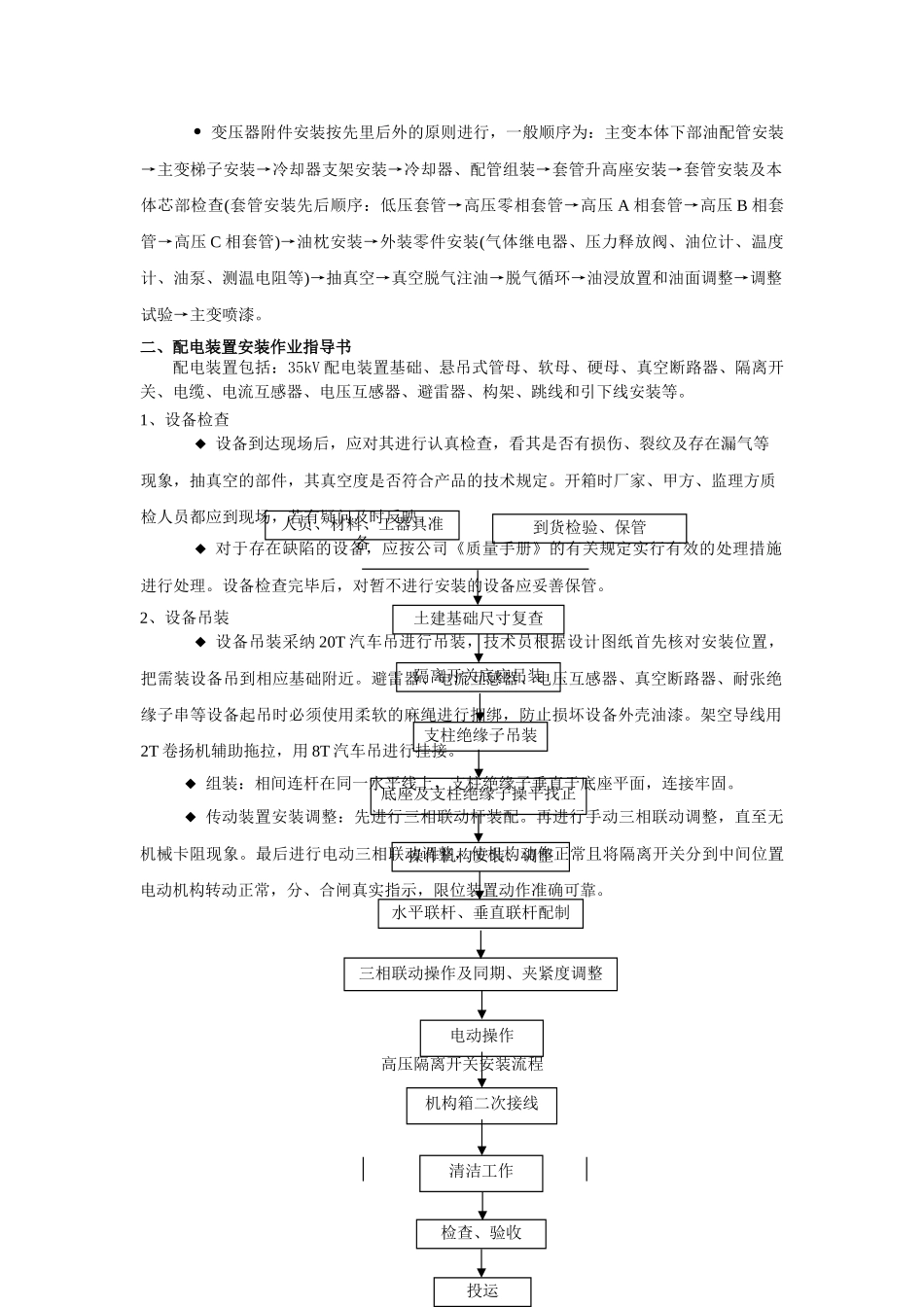

35kV 玉龙山变电站扩容改造工程电气设备安装作业指导书编制：张招益 审核：秦友利批准：杨丽清丽江电力工程有限责任公司2025 年 01 月 23 日一、主变压器安装作业指导书1） 概述：本工程主变压器为 1×10000kVA 2） 施工方法和要求 基础检查 建筑基础完毕，储油池已清理洁净，事故排油管路已畅通，鹅卵石已按标准铺设完毕。 检查基础预埋件的尺寸、位置、标高等是否符合设计要求。 测量出变压器本体中心线，与图纸核对无误。 变压器就位前检查高低压侧方向，避开安装就位后调换方向困难。 变压器钢轨基础制作 将钢轨移动到位，在每块埋件上加适当尺寸垫铁，再用水桶水平仪对钢轨顶面标高进行测量，调整垫铁使钢轨顶面各点标高一致，误差范围在 5mm 以内，将钢轨与垫铁、垫铁与垫铁、垫铁与埋件的搭接处焊接牢固。 用-60x8 镀锌扁钢将每根钢轨进行连接后引入主接地网。 钢轨制作完成后，先涂刷防锈漆，后刷灰漆，接地扁钢则刷 100mm 的黄绿相间漆。 变压器检查 变压器的附件运抵现场后，按订货合同逐项与产品铭牌进行核对，检查其是否相符；检查变压器本体在运输过程中与运输前的相对位移量，并作好记录；和监理共同检查冲击记录仪，核对冲击允许值符合相应规定；并检查器身是否有碰撞，损坏现象；根据出厂资料核对所提供的文件是否齐全；按变压器“拆卸一览表”检查所拆卸的部件及组件是否齐全，有无损坏；严密监视油箱内氮气压力，常温下应保持在 0.01～0.03Mpa；通过检测残油中微量水分不大于 30ppm 及电气强度试验不低于 40kV 判定变压器是否受潮。 此外，在变压器安装前尚应进行以下检查、清理及实验工作：检查外观完好，无损伤、变形、锈蚀等，清理各种附件，进行内外部擦洗；由安装人员配合起吊后进行实验，实验内容包括套管试验(做介损等)，CT 试验(变比、极性等)，瓦斯继电器校验(轻瓦斯、重瓦斯定值校验等)，变压器油试验(耐压、微水、微汽、色谱等)。对于不合格的附件应报上级部门尽快处理，对于变压器油，则实行现场真空滤油的方式进行处理。 变压器本体就位 变压器就位由厂家负责。我方配合核对主变基础及底架基础铁板纵横向尺寸，误差范围应符合要求。 就位前检查器身内压力在出厂至安装前均保持正压；残油中微量水分不大于30ppm，电气强度试验不低于 40kV，则器身不需要进行干燥处理。 变压器附件安装 变压器附件安装按先里后外的原则进行，一般顺序为：...
