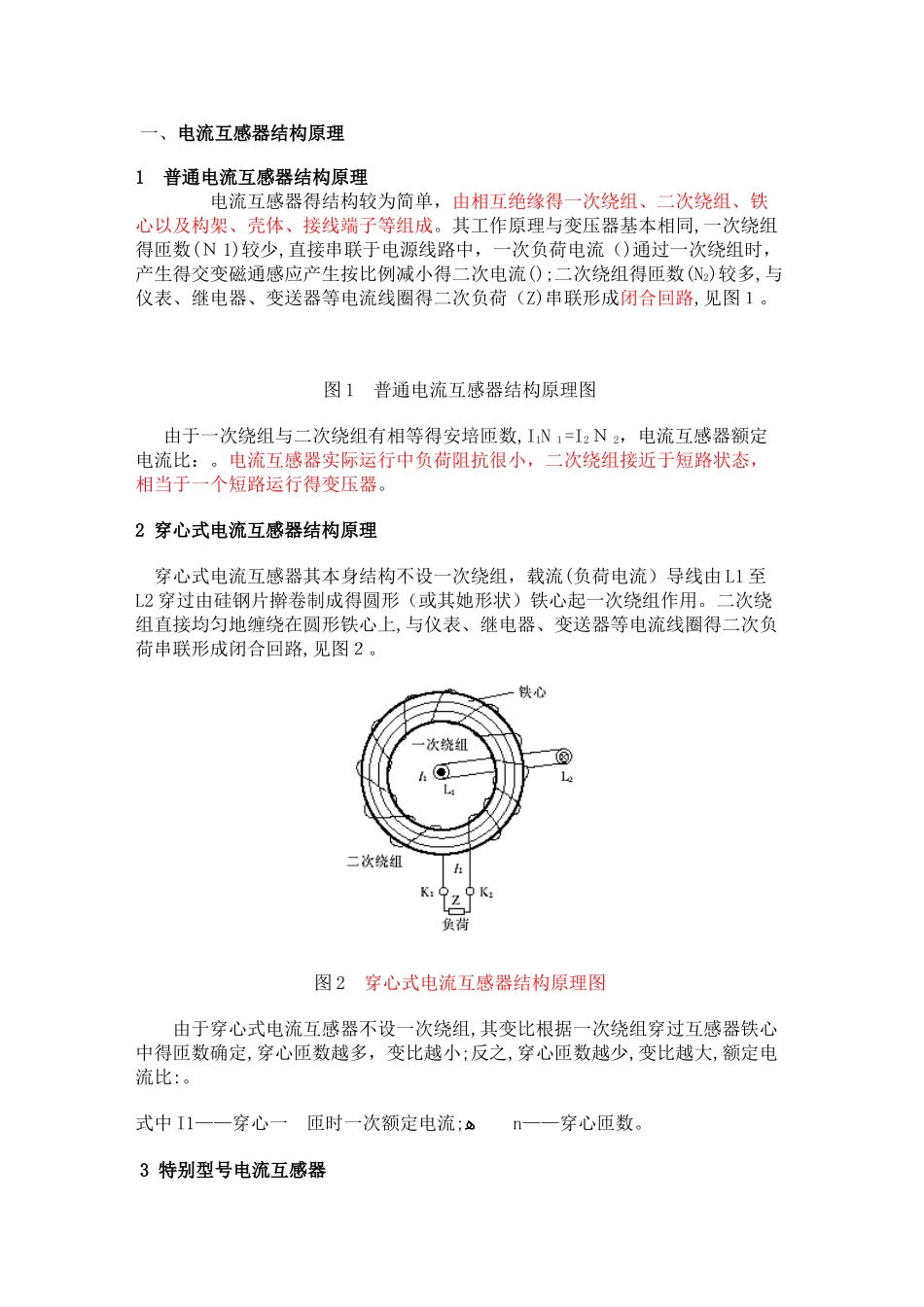

一、电流互感器结构原理1 普通电流互感器结构原理 电流互感器得结构较为简单，由相互绝缘得一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同,一次绕组得匝数(Ｎ 1)较少,直接串联于电源线路中，一次负荷电流（)通过一次绕组时，产生得交变磁通感应产生按比例减小得二次电流();二次绕组得匝数(N2)较多,与仪表、继电器、变送器等电流线圈得二次负荷（Z)串联形成闭合回路,见图１。图 1 普通电流互感器结构原理图 由于一次绕组与二次绕组有相等得安培匝数,I1N １=I2Ｎ 2，电流互感器额定电流比：。电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行得变压器。2 穿心式电流互感器结构原理 穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流）导线由 L1 至L2 穿过由硅钢片擀卷制成得圆形（或其她形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圈得二次负荷串联形成闭合回路,见图２。图 2 穿心式电流互感器结构原理图 由于穿心式电流互感器不设一次绕组,其变比根据一次绕组穿过互感器铁心中得匝数确定,穿心匝数越多，变比越小;反之,穿心匝数越少,变比越大,额定电流比:。式中 I1——穿心一 匝时一次额定电流;ﻫ n——穿心匝数。3 特别型号电流互感器 ３、１ 多抽头电流互感器。这种型号得电流互感器,一次绕组不变,在绕制二次绕组时,增加几个抽头,以获得多个不同变比。它具有一个铁心与一个匝数固定得一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上得绝缘筒上,将不同变比得二次绕组抽头引出,接在接线端子座上,每个抽头设置各自得接线端子,这样就形成了多个变比,见图 3。图３ 多抽头电流互感器原理图 例如二次绕组增加两个抽头,K １、Ｋ２为 100／5，K1、K3 为 75/5，K3、K４为 5 ０/5 等。此种电流互感器得优点就就是可以根据负荷电流变比,调换二次接线端子得接线来改变变比，而不需要更换电流互感器，给使用提供了方便。ﻫ 3、2 不同变比电流互感器。这种型号得电流互感器具有同一个铁心与一次绕组,而二次绕组则分为两个匝数不同、各自独立得绕组，以满足同一负荷电流情况下不同变比、不同准确度等级得需要,见图 4。图 4 不同变比电流互感器原理图 例如在同一负荷情况下,为了保证电能计量准确,要求变比较小一些(以满足负荷电流在一次额定值得２/3 左右)，准确度等级高一些(如 1K1、1K2...
