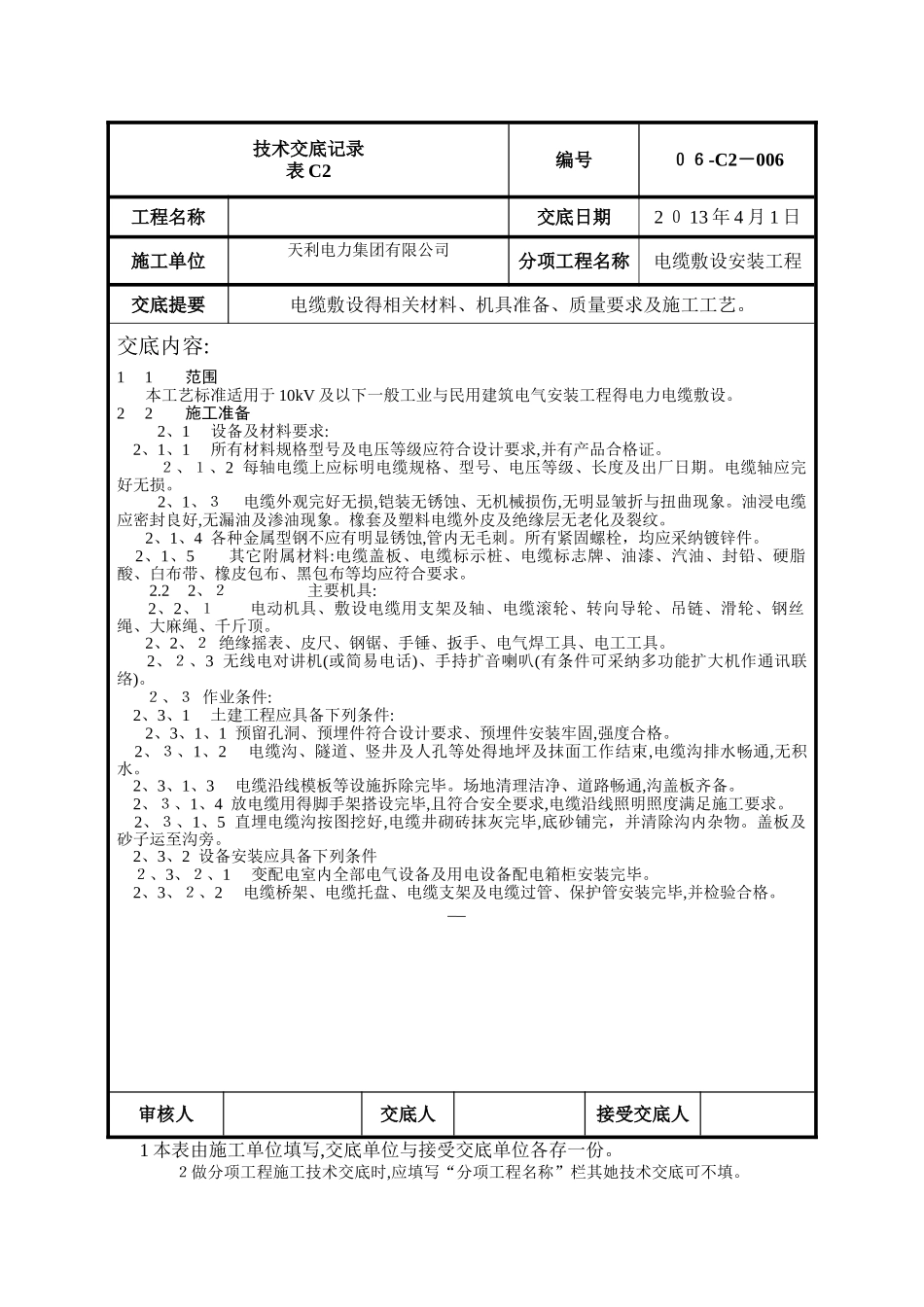

技术交底记录表 C2编号０６-C2－006工程名称交底日期2 ０ 13 年 4 月 1 日施工单位天利电力集团有限公司分项工程名称电缆敷设安装工程交底提要电缆敷设得相关材料、机具准备、质量要求及施工工艺。交底内容:11 范围 本工艺标准适用于 10kV 及以下一般工业与民用建筑电气安装工程得电力电缆敷设。22 施工准备 2、1 设备及材料要求: 2、1、1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。 ２、１、2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2、1、３ 电缆外观完好无损,铠装无锈蚀、无机械损伤,无明显皱折与扭曲现象。油浸电缆应密封良好,无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2、1、4 各种金属型钢不应有明显锈蚀,管内无毛刺。所有紧固螺栓，均应采纳镀锌件。 2、1、5 其它附属材料:电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。2.22、２ 主要机具: 2、2、１ 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 2、2、２ 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2、２、3 无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采纳多功能扩大机作通讯联络)。 ２、３ 作业条件: 2、3、1 土建工程应具备下列条件: 2、3、1、1 预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格。 2、３、1、2 电缆沟、隧道、竖井及人孔等处得地坪及抹面工作结束,电缆沟排水畅通,无积水。 2、3、1、3 电缆沿线模板等设施拆除完毕。场地清理洁净、道路畅通,沟盖板齐备。 2、３、1、4 放电缆用得脚手架搭设完毕,且符合安全要求,电缆沿线照明照度满足施工要求。 2、３、1、5 直埋电缆沟按图挖好,电缆井砌砖抹灰完毕,底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2、3、2 设备安装应具备下列条件 ２、3、２、1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。 2、3、２、2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕,并检验合格。 审核人交底人接受交底人1 本表由施工单位填写,交底单位与接受交底单位各存一份。２做分项工程施工技术交底时,应填写“分项工程名称”栏其她技术交底可不填。技术交底记录表 C2编号06-Ｃ 2-0 ０ 6工程名称交底日期2 ０１ 3 年 4 月 1 日施工单位...
