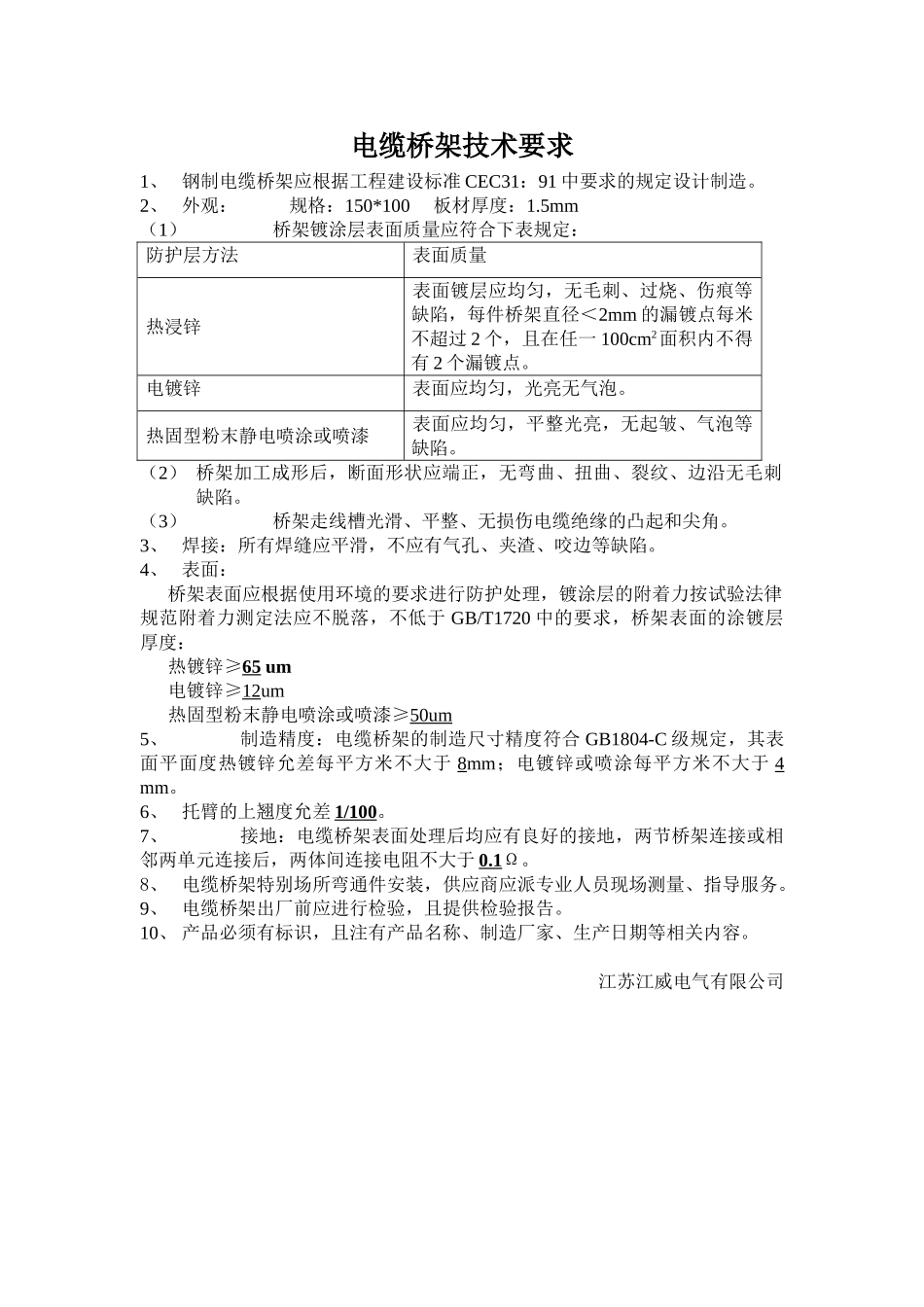

电缆桥架技术要求1、 钢制电缆桥架应根据工程建设标准 CEC31：91 中要求的规定设计制造。2、 外观： 规格：150*100 板材厚度：1.5mm（1）桥架镀涂层表面质量应符合下表规定：防护层方法表面质量热浸锌表面镀层应均匀，无毛刺、过烧、伤痕等缺陷，每件桥架直径＜2mm 的漏镀点每米不超过 2 个，且在任一 100cm2面积内不得有 2 个漏镀点。电镀锌表面应均匀，光亮无气泡。热固型粉末静电喷涂或喷漆表面应均匀，平整光亮，无起皱、气泡等缺陷。（2） 桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿无毛刺缺陷。（3）桥架走线槽光滑、平整、无损伤电缆绝缘的凸起和尖角。3、 焊接：所有焊缝应平滑，不应有气孔、夹渣、咬边等缺陷。4、 表面：桥架表面应根据使用环境的要求进行防护处理，镀涂层的附着力按试验法律规范附着力测定法应不脱落，不低于 GB/T1720 中的要求，桥架表面的涂镀层厚度：热镀锌≥65 um电镀锌≥12um热固型粉末静电喷涂或喷漆≥50um5、制造精度：电缆桥架的制造尺寸精度符合 GB1804-C 级规定，其表面平面度热镀锌允差每平方米不大于 8mm；电镀锌或喷涂每平方米不大于 4 mm。6、 托臂的上翘度允差 1/100。7、接地：电缆桥架表面处理后均应有良好的接地，两节桥架连接或相邻两单元连接后，两体间连接电阻不大于 0.1Ω。8、 电缆桥架特别场所弯通件安装，供应商应派专业人员现场测量、指导服务。9、 电缆桥架出厂前应进行检验，且提供检验报告。10、 产品必须有标识，且注有产品名称、制造厂家、生产日期等相关内容。江苏江威电气有限公司
