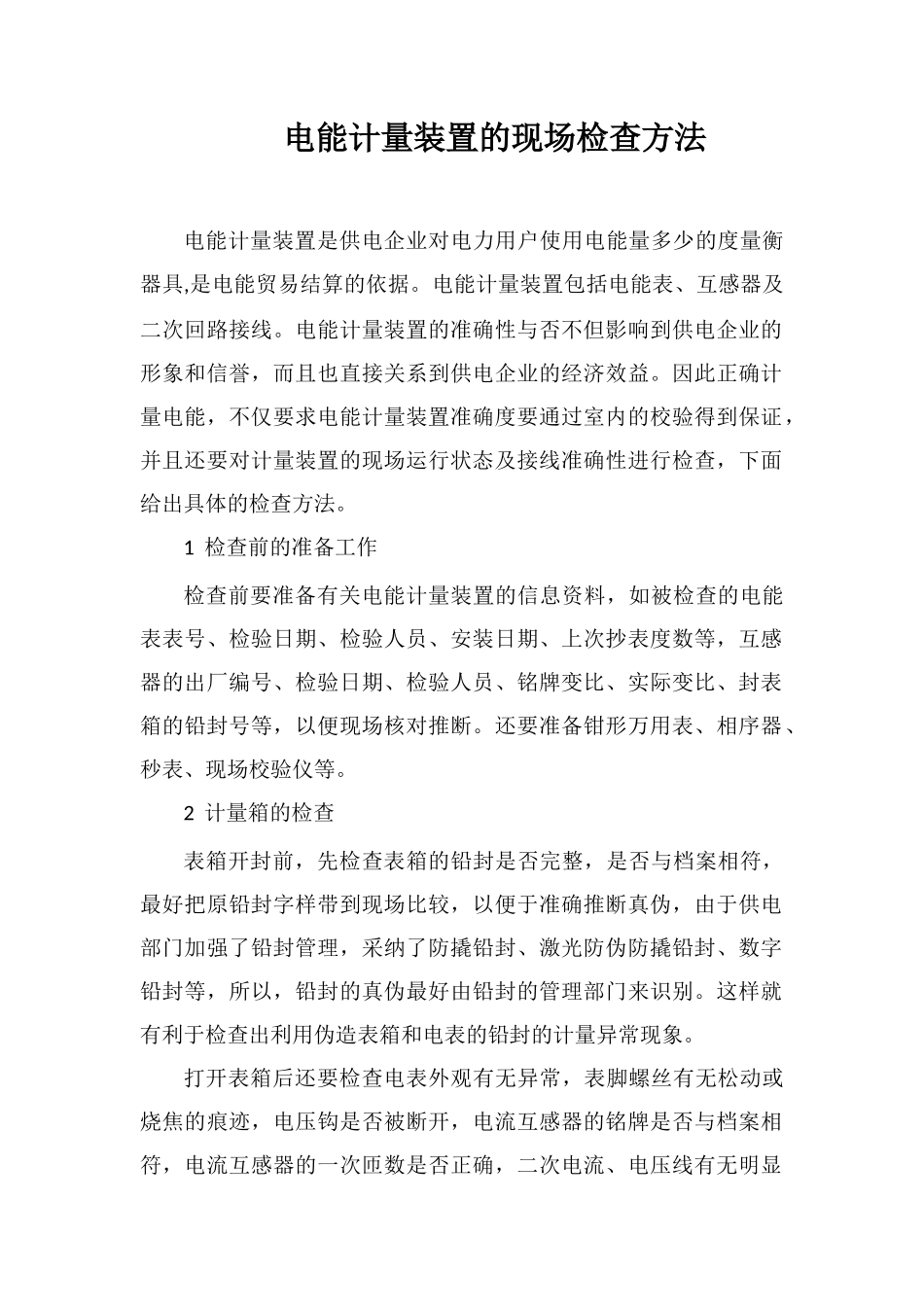

电能计量装置的现场检查方法

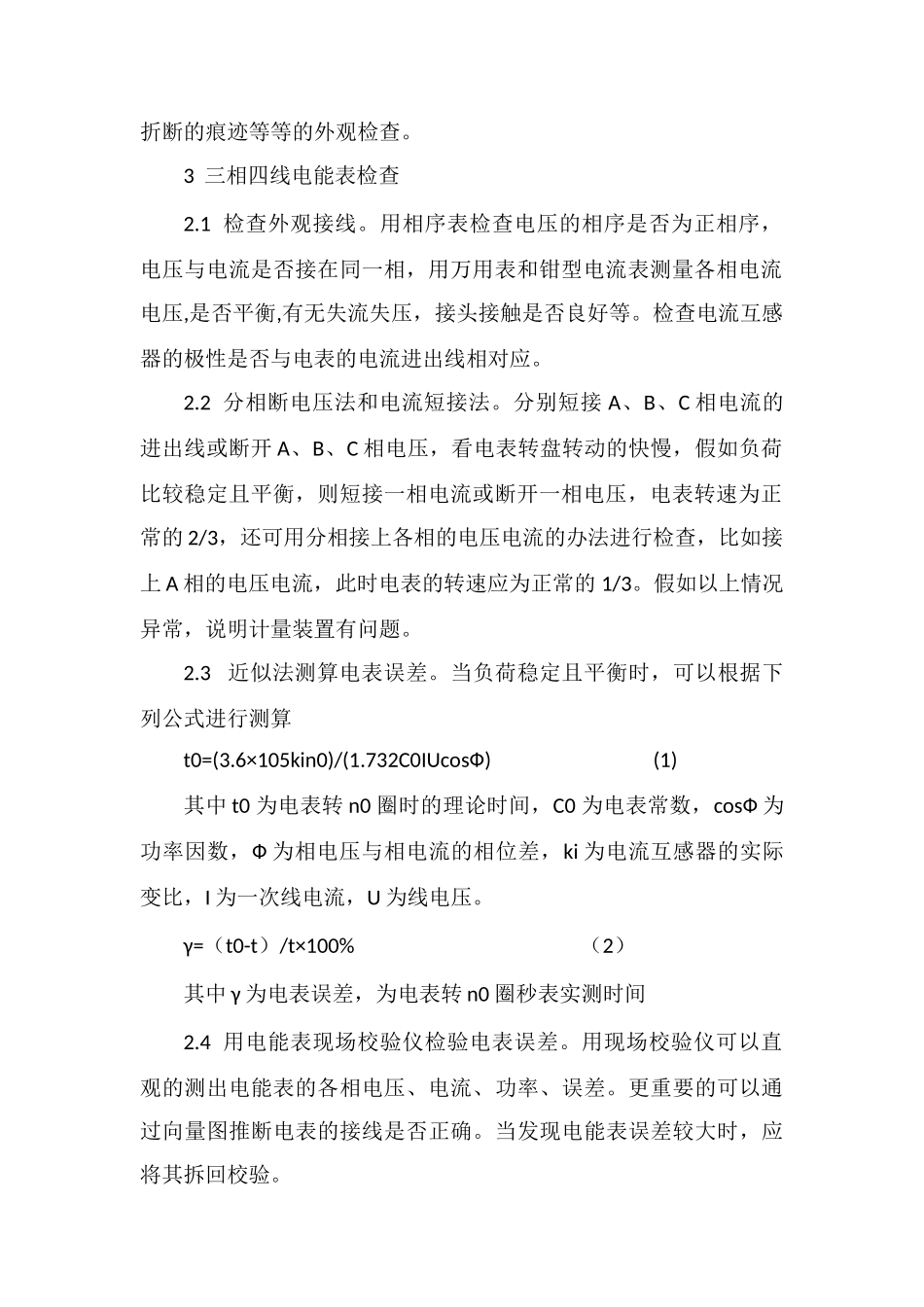

电能计量装置的现场检查方法电能计量装置是供电企业对电力用户使用电能量多少的度量衡器具,是电能贸易结算的依据。电能计量装置包括电能表、互感器及二次回路接线。电能计量装置的准确性与否不但影响到供电企业的形象和信誉，而且也直接关系到供电企业的经济效益。因此正确计量电能，不仅要求电能计量装置准确度要通过室内的校验得到保证，并且还要对计量装置的现场运行状态及接线准确性进行检查，下面给出具体的检查方法。1 检查前的准备工作检查前要准备有关电能计量装置的信息资料，如被检查的电能表表号、检验日期、检验人员、安装日期、上次抄表度数等，互感器的出厂编号、检验日期、检验人员、铭牌变比、实际变比、封表箱的铅封号等，以便现场核对推断。还要准备钳形万用表、相序器、秒表、现场校验仪等。2 计量箱的检查表箱开封前，先检查表箱的铅封是否完整，是否与档案相符，最好把原铅封字样带到现场比较，以便于准确推断真伪，由于供电部门加强了铅封管理，采纳了防撬铅封、激光防伪防撬铅封、数字铅封等，所以，铅封的真伪最好由铅封的管理部门来识别。这样就有利于检查出利用伪造表箱和电表的铅封的计量异常现象。打开表箱后还要检查电表外观有无异常，表脚螺丝有无松动或烧焦的痕迹，电压钩是否被断开，电流互感器的铭牌是否与档案相符，电流互感器的一次匝数是否正确，二次电流、电压线有无明显折断的痕迹等等的外观检查。3 三相四线电能表检查2.1 检查外观接线。用相序表检查电压的相序是否为正相序，电压与电流是否接在同一相，用万用表和钳型电流表测量各相电流电压,是否平衡,有无失流失压，接头接触是否良好等。检查电流互感器的极性是否与电表的电流进出线相对应。2.2 分相断电压法和电流短接法。分别短接 A、B、C 相电流的进出线或断开 A、B、C 相电压，看电表转盘转动的快慢，假如负荷比较稳定且平衡，则短接一相电流或断开一相电压，电表转速为正常的 2/3，还可用分相接上各相的电压电流的办法进行检查，比如接上 A 相的电压电流，此时电表的转速应为正常的 1/3。假如以上情况异常，说明计量装置有问题。2.3 近似法测算电表误差。当负荷稳定且平衡时，可以根据下列公式进行测算t0=(3.6×105kin0)/(1.732C0IUcosФ) (1)其中 t0 为电表转 n0 圈时的理论时间，C0 为电表常数，cosФ 为功率因数，Ф 为相电压与相电流的相位差，ki 为电流互感器的实际变比，I 为一次线电流，U 为线电压。γ=（t0-t）/t...
