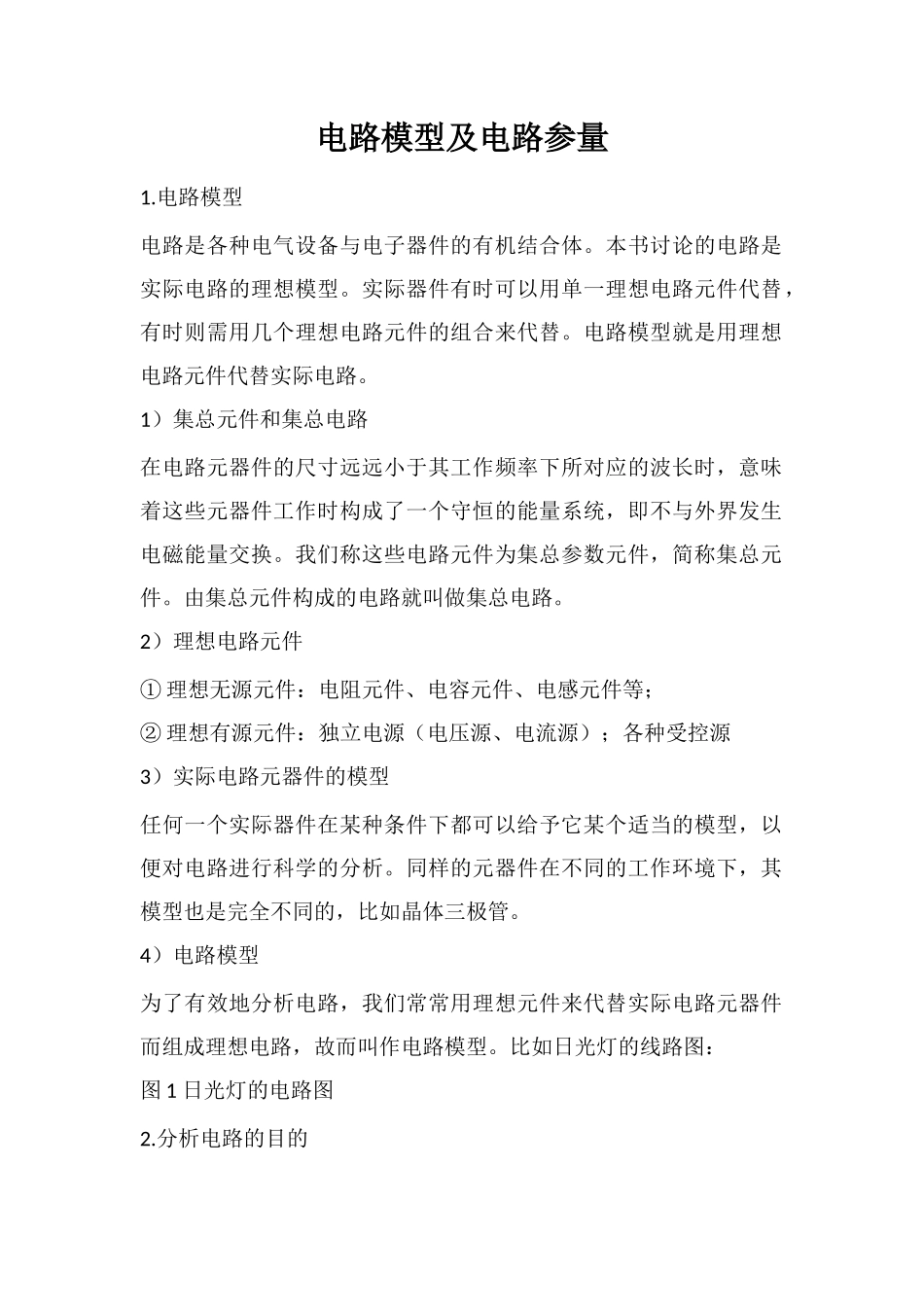

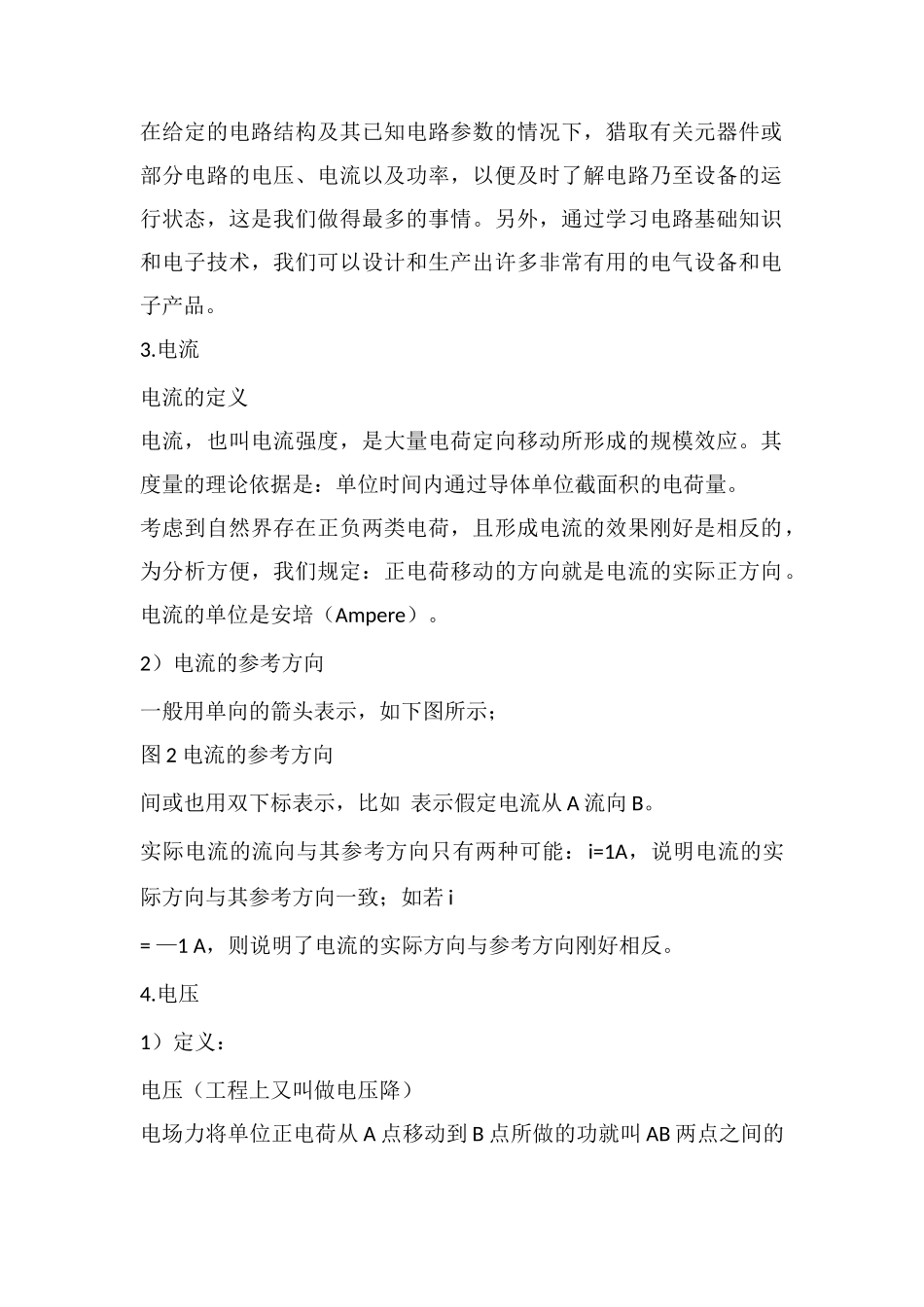

电路模型及电路参量1.电路模型电路是各种电气设备与电子器件的有机结合体。本书讨论的电路是实际电路的理想模型。实际器件有时可以用单一理想电路元件代替，有时则需用几个理想电路元件的组合来代替。电路模型就是用理想电路元件代替实际电路。1）集总元件和集总电路在电路元器件的尺寸远远小于其工作频率下所对应的波长时，意味着这些元器件工作时构成了一个守恒的能量系统，即不与外界发生电磁能量交换。我们称这些电路元件为集总参数元件，简称集总元件。由集总元件构成的电路就叫做集总电路。2）理想电路元件① 理想无源元件：电阻元件、电容元件、电感元件等；② 理想有源元件：独立电源（电压源、电流源）；各种受控源3）实际电路元器件的模型任何一个实际器件在某种条件下都可以给予它某个适当的模型，以便对电路进行科学的分析。同样的元器件在不同的工作环境下，其模型也是完全不同的，比如晶体三极管。4）电路模型为了有效地分析电路，我们常常用理想元件来代替实际电路元器件而组成理想电路，故而叫作电路模型。比如日光灯的线路图：图 1 日光灯的电路图2.分析电路的目的在给定的电路结构及其已知电路参数的情况下，猎取有关元器件或部分电路的电压、电流以及功率，以便及时了解电路乃至设备的运行状态，这是我们做得最多的事情。另外，通过学习电路基础知识和电子技术，我们可以设计和生产出许多非常有用的电气设备和电子产品。3.电流电流的定义电流，也叫电流强度，是大量电荷定向移动所形成的规模效应。其度量的理论依据是：单位时间内通过导体单位截面积的电荷量。考虑到自然界存在正负两类电荷，且形成电流的效果刚好是相反的，为分析方便，我们规定：正电荷移动的方向就是电流的实际正方向。电流的单位是安培（Ampere）。2）电流的参考方向一般用单向的箭头表示，如下图所示；图 2 电流的参考方向间或也用双下标表示，比如 表示假定电流从 A 流向 B。实际电流的流向与其参考方向只有两种可能：i=1A，说明电流的实际方向与其参考方向一致；如若 i= —1 A，则说明了电流的实际方向与参考方向刚好相反。4.电压1）定义：电压（工程上又叫做电压降）电场力将单位正电荷从 A 点移动到 B 点所做的功就叫 AB 两点之间的电压。2）电压的实际方向：由高电位（+）指向低电位（—）。5.电位本质上，电路中任一结（节）点对地的电压就称之为电位，有时也指对中线的电压。一般用一个大写字母 U 表示，如 A 点的电位用UA...
