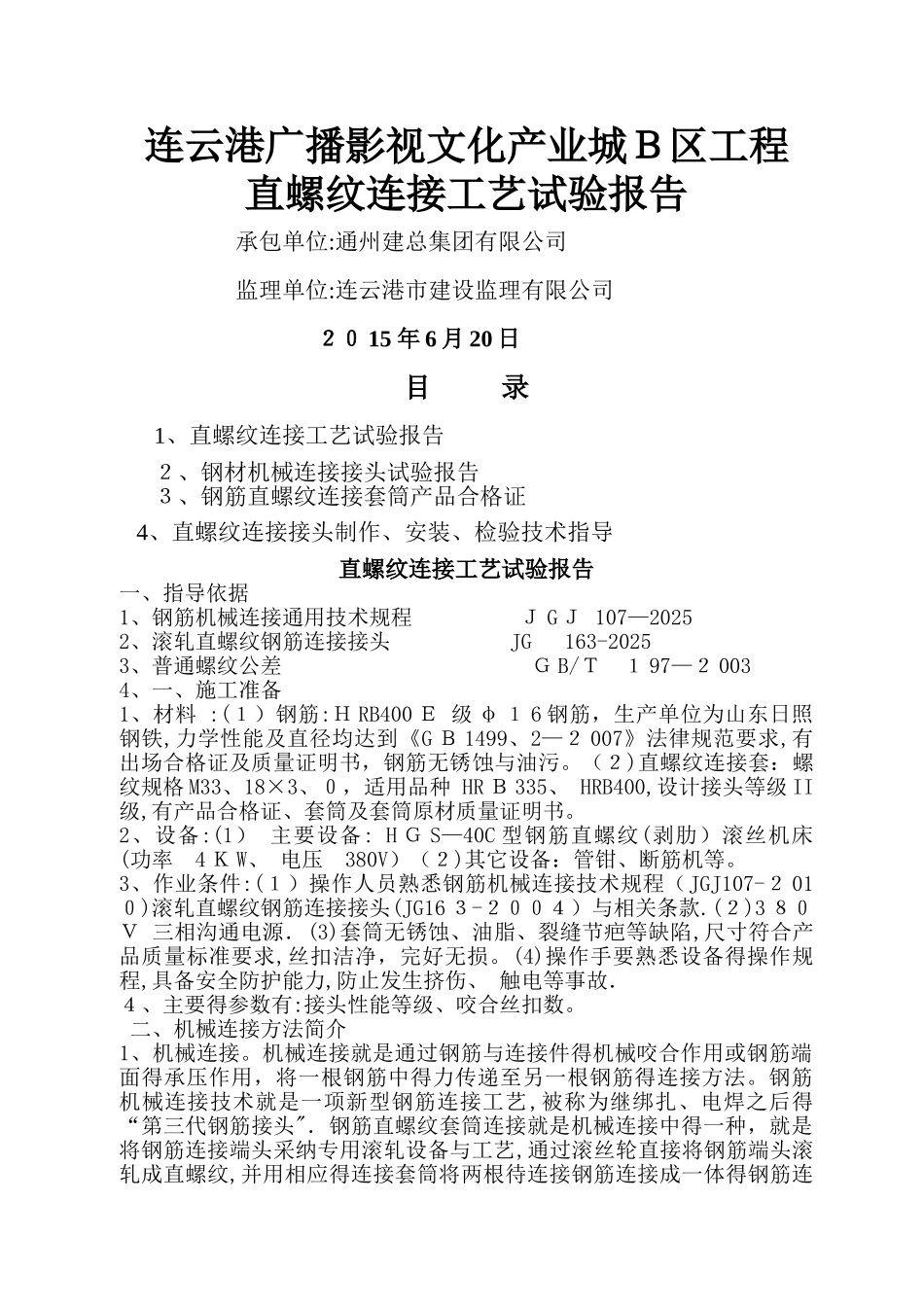

直螺纹连接工艺试验报告

连云港广播影视文化产业城Ｂ区工程直螺纹连接工艺试验报告承包单位:通州建总集团有限公司 监理单位:连云港市建设监理有限公司 ２０ 15 年 6 月 20 日目 录1、直螺纹连接工艺试验报告２、钢材机械连接接头试验报告３、钢筋直螺纹连接套筒产品合格证 4、直螺纹连接接头制作、安装、检验技术指导直螺纹连接工艺试验报告一、指导依据1、钢筋机械连接通用技术规程 Ｊ G Ｊ 107—20252、滚轧直螺纹钢筋连接接头 JG 163-20253、普通螺纹公差 Ｇ B/Ｔ １ 97—２ 0034、一、施工准备 1、材料 :(１）钢筋:Ｈ RB400 Ｅ 级 φ １ 6 钢筋，生产单位为山东日照钢铁,力学性能及直径均达到《G Ｂ 1499、2—２ 007》法律规范要求,有出场合格证及质量证明书，钢筋无锈蚀与油污。（２)直螺纹连接套：螺纹规格 M33、18×3、０，适用品种 HR Ｂ 335、 HRB400,设计接头等级 II级,有产品合格证、套筒及套筒原材质量证明书。 2、设备:(1） 主要设备: H Ｇ S—40C 型钢筋直螺纹(剥肋）滚丝机床 (功率 4 Ｋ W、 电压 380V）（２)其它设备：管钳、断筋机等。 3、作业条件:(１）操作人员熟悉钢筋机械连接技术规程（JGJ107-２ 01０)滚轧直螺纹钢筋连接接头(JG16 ３-２００４）与相关条款.(２)3 ８０Ｖ 三相沟通电源．(3)套筒无锈蚀、油脂、裂缝节疤等缺陷,尺寸符合产品质量标准要求,丝扣洁净，完好无损。(4)操作手要熟悉设备得操作规程,具备安全防护能力,防止发生挤伤、 触电等事故． ４、主要得参数有:接头性能等级、咬合丝扣数。 二、机械连接方法简介1、机械连接。机械连接就是通过钢筋与连接件得机械咬合作用或钢筋端面得承压作用，将一根钢筋中得力传递至另一根钢筋得连接方法。钢筋机械连接技术就是一项新型钢筋连接工艺,被称为继绑扎、电焊之后得“第三代钢筋接头"．钢筋直螺纹套筒连接就是机械连接中得一种，就是将钢筋连接端头采纳专用滚轧设备与工艺,通过滚丝轮直接将钢筋端头滚轧成直螺纹,并用相应得连接套筒将两根待连接钢筋连接成一体得钢筋连接. 2、机械连接得特点(1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高, 无污染,节约钢材,现场施工方便。(2)节约电能(设备功率仅为 4KW）,不受钢筋可焊性制约,不受季节影 响，不用明火,无水灾与爆炸安全隐患。（3)连接质量受人为因素影响小,工艺性能良好与接头质量可靠度高等。 三、工艺流程工艺流程如下:现场钢筋母材检验→钢筋端部平...
