盾构吊出井永久围挡技术交底

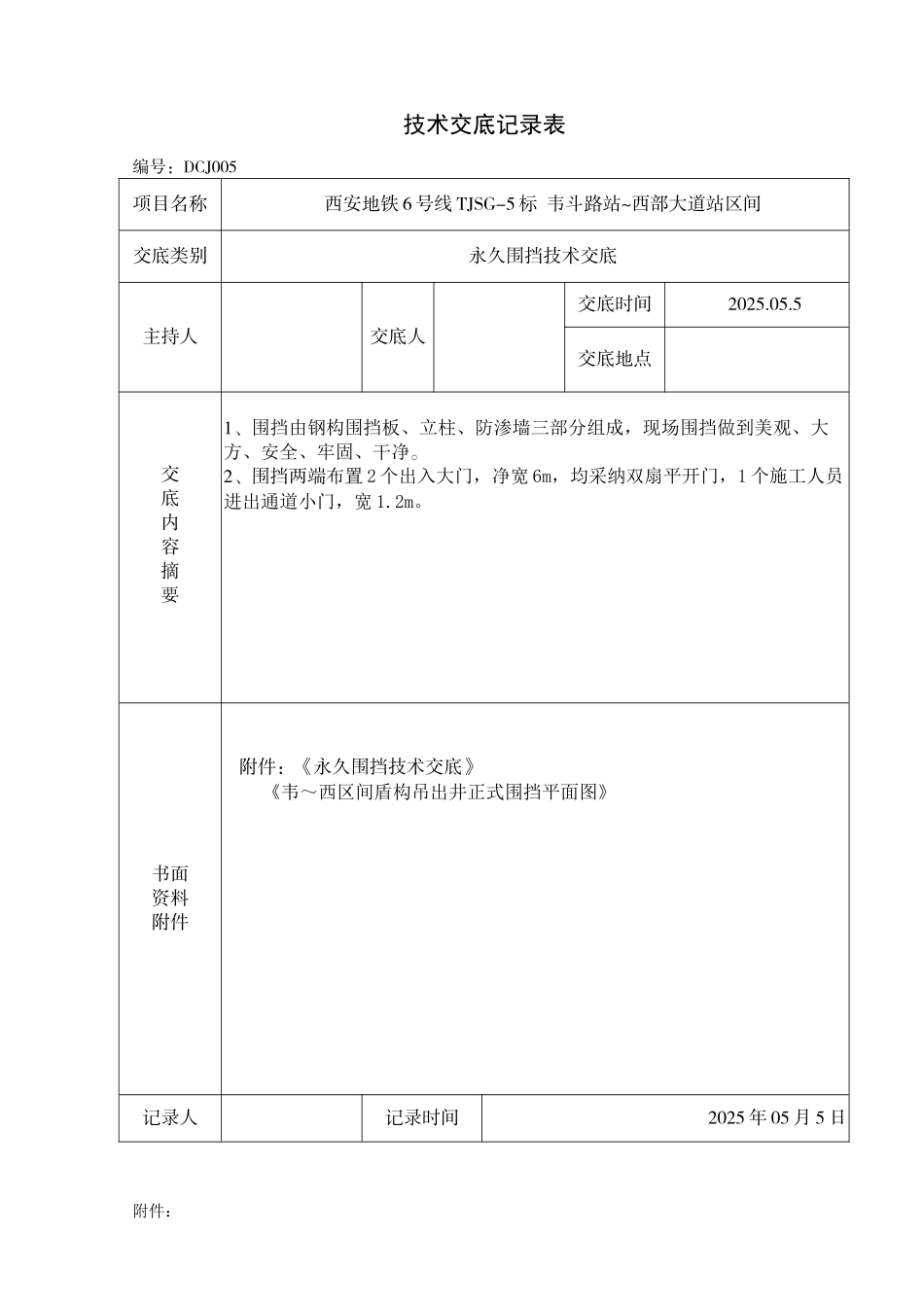

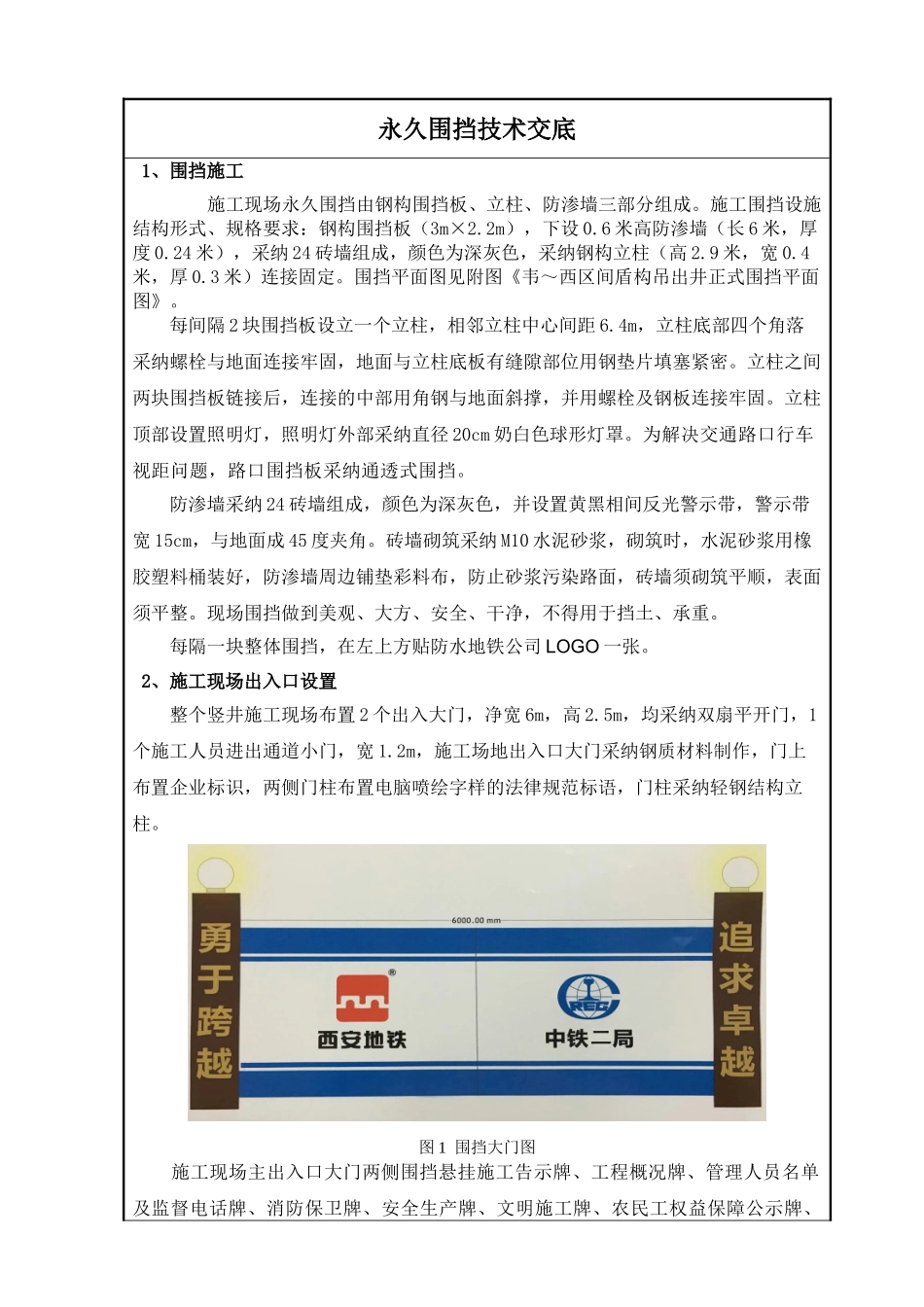

技术交底记录表编号：DCJ005项目名称西安地铁 6 号线 TJSG-5 标 韦斗路站~西部大道站区间交底类别永久围挡技术交底主持人交底人交底时间2025.05.5交底地点交底内容摘要 1、围挡由钢构围挡板、立柱、防渗墙三部分组成，现场围挡做到美观、大方、安全、牢固、干净。2、围挡两端布置 2 个出入大门，净宽 6m，均采纳双扇平开门，1 个施工人员进出通道小门，宽 1.2m。书面资料附件附件：《永久围挡技术交底》 《韦～西区间盾构吊出井正式围挡平面图》记录人记录时间 2025 年 05 月 5 日附件：永久围挡技术交底 1、围挡施工 施工现场永久围挡由钢构围挡板、立柱、防渗墙三部分组成。施工围挡设施结构形式、规格要求：钢构围挡板（3m×2.2m），下设 0.6 米高防渗墙（长 6 米，厚度 0.24 米），采纳 24 砖墙组成，颜色为深灰色，采纳钢构立柱（高 2.9 米，宽 0.4米，厚 0.3 米）连接固定。围挡平面图见附图《韦～西区间盾构吊出井正式围挡平面图》。每间隔 2 块围挡板设立一个立柱，相邻立柱中心间距 6.4m，立柱底部四个角落采纳螺栓与地面连接牢固，地面与立柱底板有缝隙部位用钢垫片填塞紧密。立柱之间两块围挡板链接后，连接的中部用角钢与地面斜撑，并用螺栓及钢板连接牢固。立柱顶部设置照明灯，照明灯外部采纳直径 20cm 奶白色球形灯罩。为解决交通路口行车视距问题，路口围挡板采纳通透式围挡。防渗墙采纳 24 砖墙组成，颜色为深灰色，并设置黄黑相间反光警示带，警示带宽 15cm，与地面成 45 度夹角。砖墙砌筑采纳 M10 水泥砂浆，砌筑时，水泥砂浆用橡胶塑料桶装好，防渗墙周边铺垫彩料布，防止砂浆污染路面，砖墙须砌筑平顺，表面须平整。现场围挡做到美观、大方、安全、干净，不得用于挡土、承重。每隔一块整体围挡，在左上方贴防水地铁公司 LOGO 一张。 2、施工现场出入口设置整个竖井施工现场布置 2 个出入大门，净宽 6m，高 2.5m，均采纳双扇平开门，1个施工人员进出通道小门，宽 1.2m，施工场地出入口大门采纳钢质材料制作，门上布置企业标识，两侧门柱布置电脑喷绘字样的法律规范标语，门柱采纳轻钢结构立柱。图 1 围挡大门图施工现场主出入口大门两侧围挡悬挂施工告示牌、工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌、农民工权益保障公示牌、施工现场平面布置图、线网规划图。施工现场大门处均设置门卫室、门禁系统，相关人员进出一律从门禁刷卡进...
