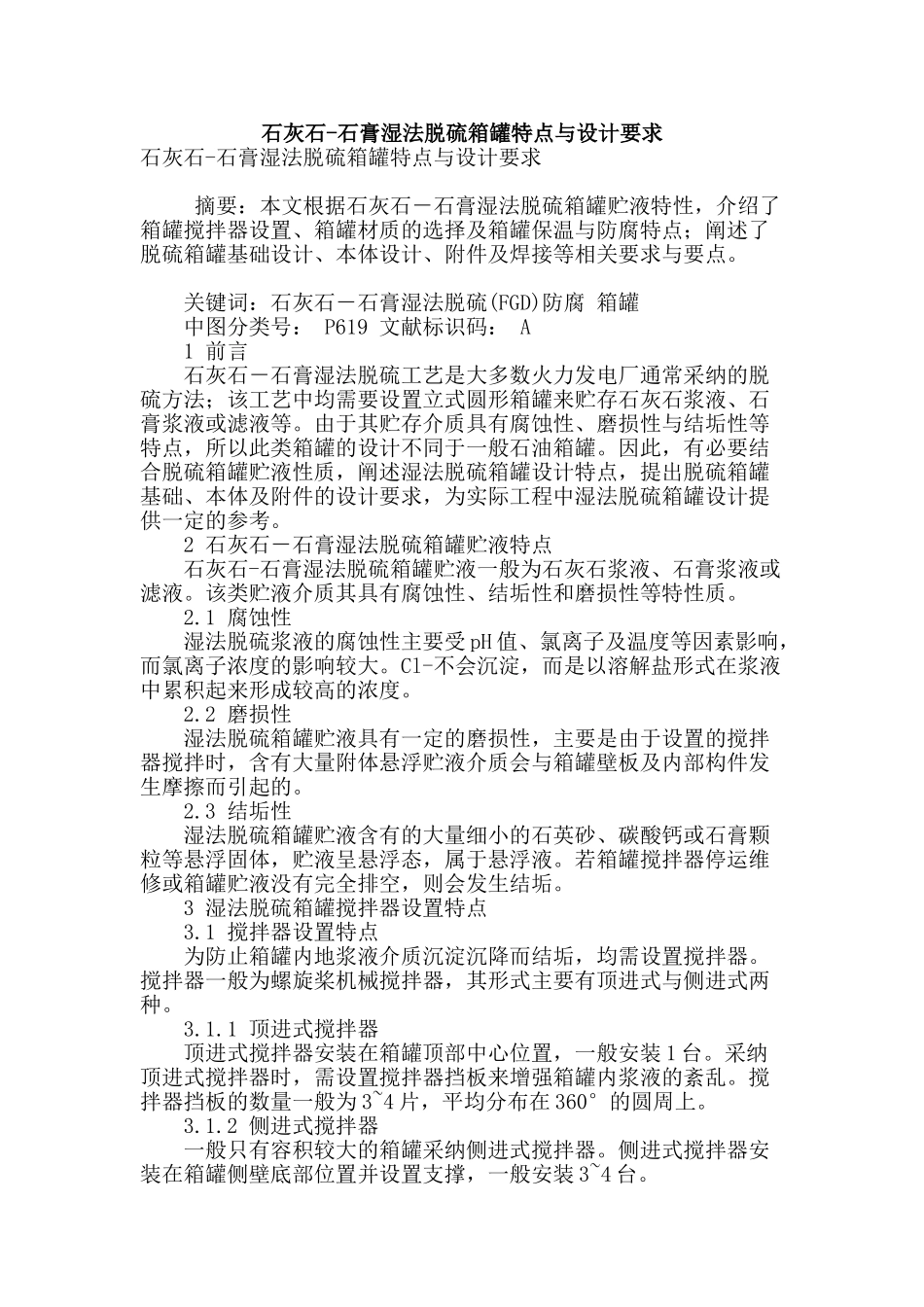

石灰石-石膏湿法脱硫箱罐特点与设计要求石灰石-石膏湿法脱硫箱罐特点与设计要求 摘要：本文根据石灰石－石膏湿法脱硫箱罐贮液特性，介绍了箱罐搅拌器设置、箱罐材质的选择及箱罐保温与防腐特点；阐述了脱硫箱罐基础设计、本体设计、附件及焊接等相关要求与要点。 关键词：石灰石－石膏湿法脱硫(FGD)防腐 箱罐 中图分类号： P619 文献标识码： A 1 前言 石灰石－石膏湿法脱硫工艺是大多数火力发电厂通常采纳的脱硫方法；该工艺中均需要设置立式圆形箱罐来贮存石灰石浆液、石膏浆液或滤液等。由于其贮存介质具有腐蚀性、磨损性与结垢性等特点，所以此类箱罐的设计不同于一般石油箱罐。因此，有必要结合脱硫箱罐贮液性质，阐述湿法脱硫箱罐设计特点，提出脱硫箱罐基础、本体及附件的设计要求，为实际工程中湿法脱硫箱罐设计提供一定的参考。 2 石灰石－石膏湿法脱硫箱罐贮液特点 石灰石-石膏湿法脱硫箱罐贮液一般为石灰石浆液、石膏浆液或滤液。该类贮液介质其具有腐蚀性、结垢性和磨损性等特性质。 2.1 腐蚀性 湿法脱硫浆液的腐蚀性主要受 pH 值、氯离子及温度等因素影响，而氯离子浓度的影响较大。Cl-不会沉淀，而是以溶解盐形式在浆液中累积起来形成较高的浓度。 2.2 磨损性 湿法脱硫箱罐贮液具有一定的磨损性，主要是由于设置的搅拌器搅拌时，含有大量附体悬浮贮液介质会与箱罐壁板及内部构件发生摩擦而引起的。 2.3 结垢性 湿法脱硫箱罐贮液含有的大量细小的石英砂、碳酸钙或石膏颗粒等悬浮固体，贮液呈悬浮态，属于悬浮液。若箱罐搅拌器停运维修或箱罐贮液没有完全排空，则会发生结垢。 3 湿法脱硫箱罐搅拌器设置特点 3.1 搅拌器设置特点 为防止箱罐内地浆液介质沉淀沉降而结垢，均需设置搅拌器。搅拌器一般为螺旋桨机械搅拌器，其形式主要有顶进式与侧进式两种。 3.1.1 顶进式搅拌器 顶进式搅拌器安装在箱罐顶部中心位置，一般安装 1 台。采纳顶进式搅拌器时，需设置搅拌器挡板来增强箱罐内浆液的紊乱。搅拌器挡板的数量一般为 3~4 片，平均分布在 360°的圆周上。 3.1.2 侧进式搅拌器 一般只有容积较大的箱罐采纳侧进式搅拌器。侧进式搅拌器安装在箱罐侧壁底部位置并设置支撑，一般安装 3~4 台。 4 湿法脱硫箱罐材质及保温防腐特点 4.1 箱罐材质 湿法脱硫箱罐贮液介质温度一般属于 0～150℃范围内，其壁板材质一般采纳普通碳钢。箱罐接口管嘴一般采纳 20 号无缝钢管。 4.2 箱罐保温 在...
