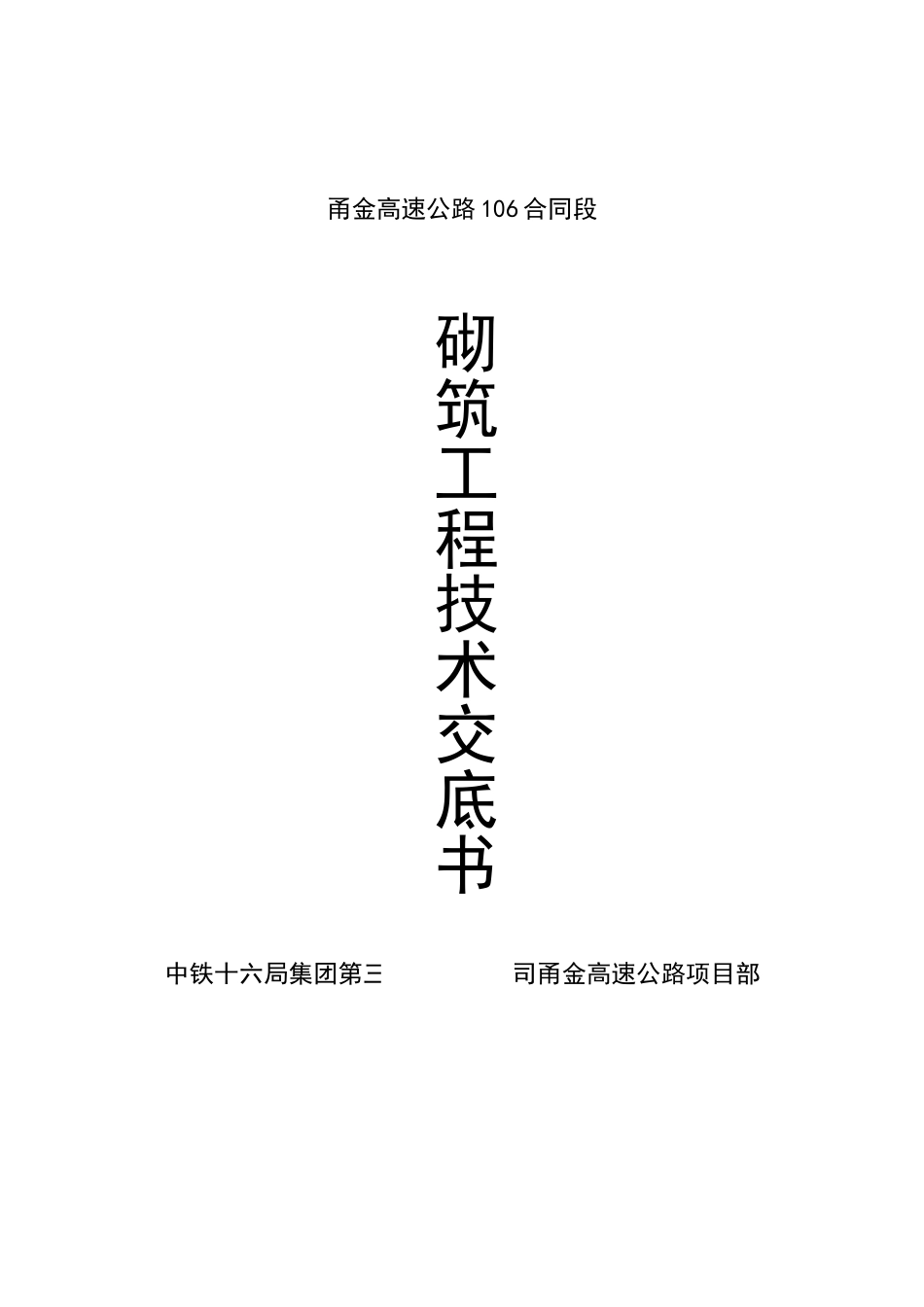

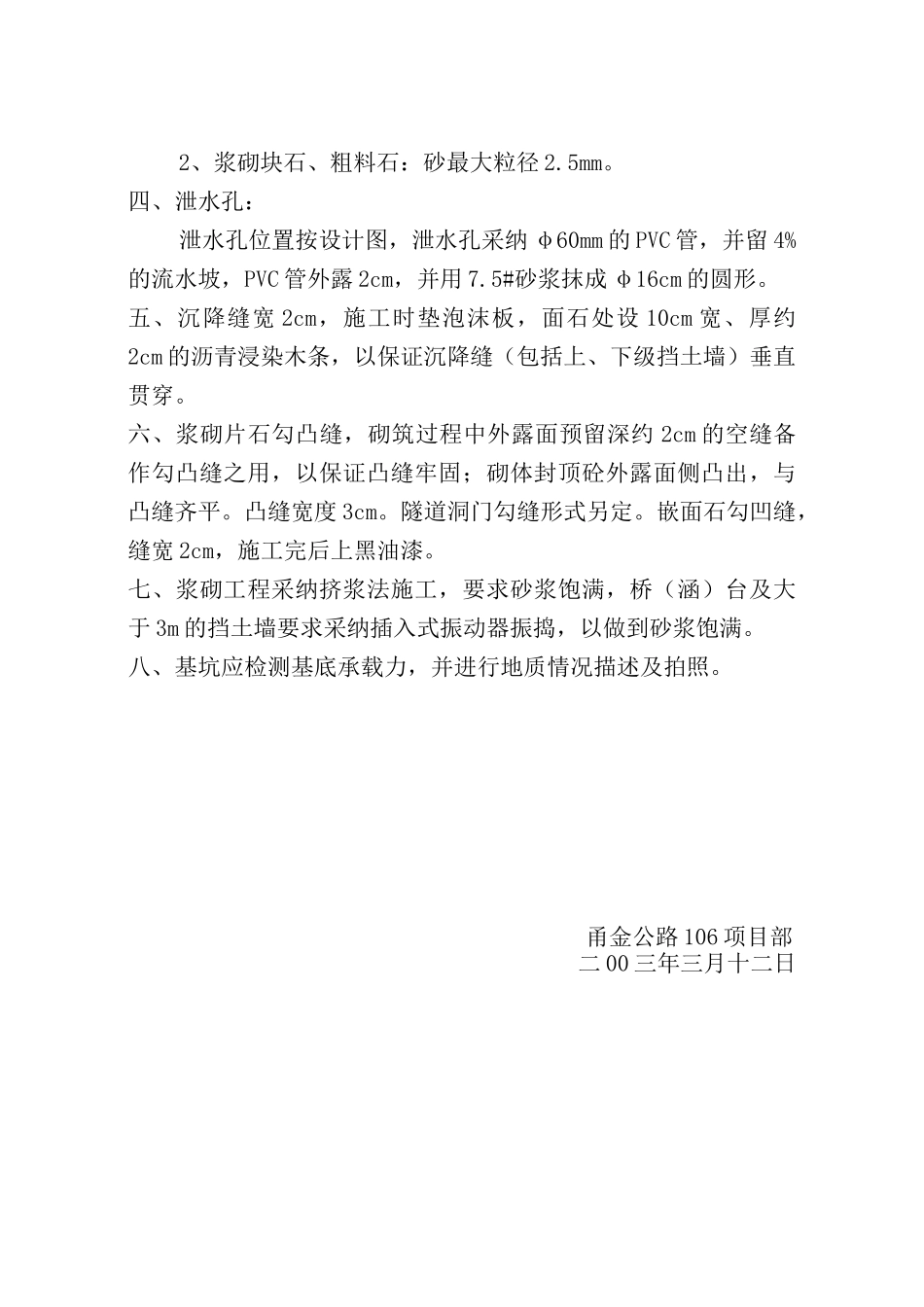

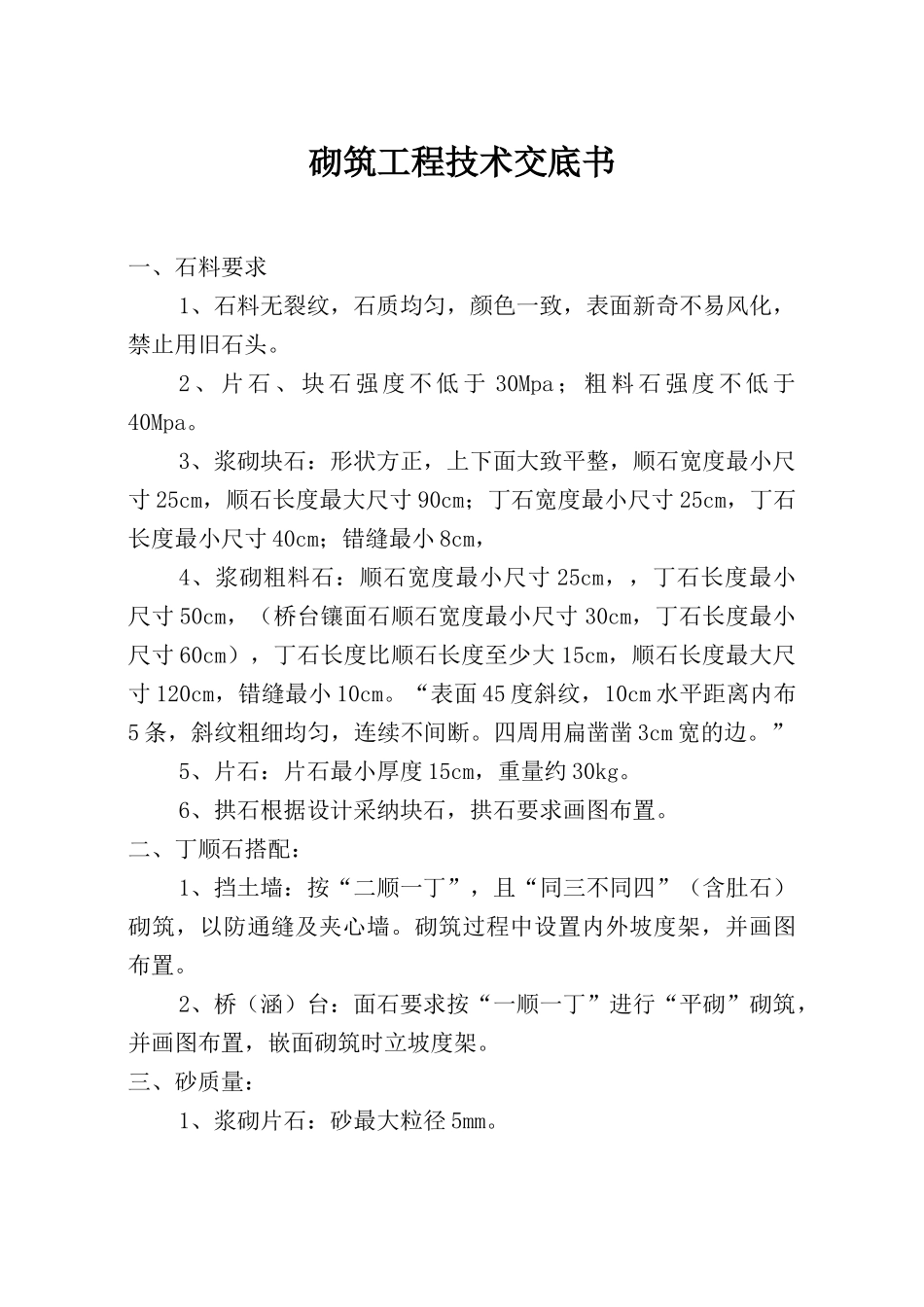

砌筑工程技术交底书一、石料要求1、石料无裂纹，石质均匀，颜色一致，表面新奇不易风化，禁止用旧石头。2 、 片 石 、 块 石 强 度 不 低 于 30Mpa ； 粗 料 石 强 度 不 低 于40Mpa。3、浆砌块石：形状方正，上下面大致平整，顺石宽度最小尺寸 25cm，顺石长度最大尺寸 90cm；丁石宽度最小尺寸 25cm，丁石长度最小尺寸 40cm；错缝最小 8cm，4、浆砌粗料石：顺石宽度最小尺寸 25cm，，丁石长度最小尺寸 50cm，（桥台镶面石顺石宽度最小尺寸 30cm，丁石长度最小尺寸 60cm），丁石长度比顺石长度至少大 15cm，顺石长度最大尺寸 120cm，错缝最小 10cm。“表面 45 度斜纹，10cm 水平距离内布5 条，斜纹粗细均匀，连续不间断。四周用扁凿凿 3cm 宽的边。”5、片石：片石最小厚度 15cm，重量约 30kg。6、拱石根据设计采纳块石，拱石要求画图布置。二、丁顺石搭配：1、挡土墙：按“二顺一丁”，且“同三不同四”（含肚石）砌筑，以防通缝及夹心墙。砌筑过程中设置内外坡度架，并画图布置。2、桥（涵）台：面石要求按“一顺一丁”进行“平砌”砌筑，并画图布置，嵌面砌筑时立坡度架。三、砂质量：1、浆砌片石：砂最大粒径 5mm。2、浆砌块石、粗料石：砂最大粒径 2.5mm。四、泄水孔：泄水孔位置按设计图，泄水孔采纳 φ60mm 的 PVC 管，并留 4%的流水坡，PVC 管外露 2cm，并用 7.5#砂浆抹成 φ16cm 的圆形。五、沉降缝宽 2cm，施工时垫泡沫板，面石处设 10cm 宽、厚约2cm 的沥青浸染木条，以保证沉降缝（包括上、下级挡土墙）垂直贯穿。六、浆砌片石勾凸缝，砌筑过程中外露面预留深约 2cm 的空缝备作勾凸缝之用，以保证凸缝牢固；砌体封顶砼外露面侧凸出，与凸缝齐平。凸缝宽度 3cm。隧道洞门勾缝形式另定。嵌面石勾凹缝，缝宽 2cm，施工完后上黑油漆。七、浆砌工程采纳挤浆法施工，要求砂浆饱满，桥（涵）台及大于 3m 的挡土墙要求采纳插入式振动器振捣，以做到砂浆饱满。八、基坑应检测基底承载力，并进行地质情况描述及拍照。 甬金公路 106 项目部二 00 三年三月十二日甬金高速公路 106 合同段中铁十六局集团第三工程有限公司甬金高速公路项目部砌筑工程技术交底书
