空心墩内爬梯技术交底

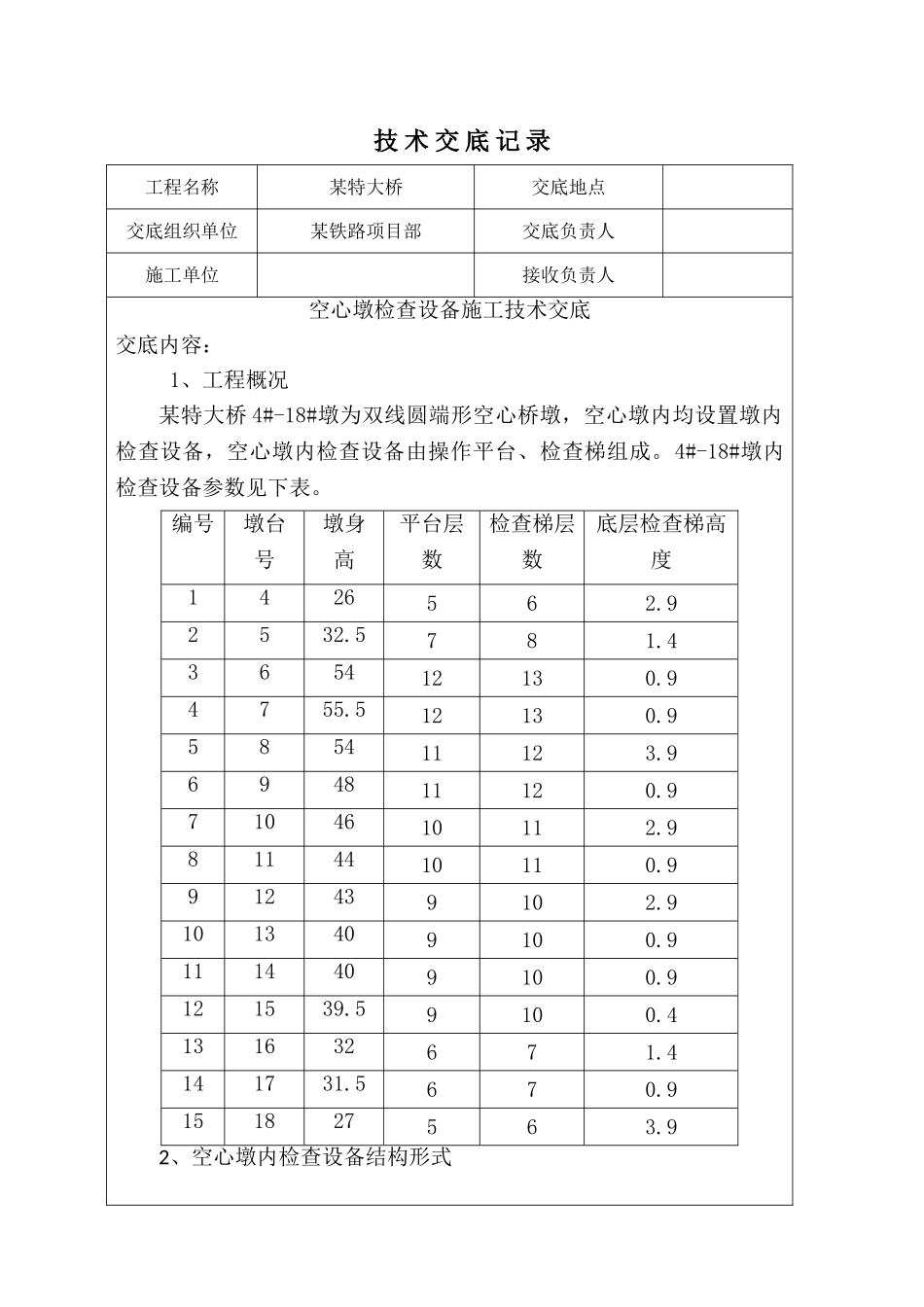

技 术 交 底 记 录工程名称某特大桥交底地点交底组织单位某铁路项目部交底负责人施工单位接收负责人空心墩检查设备施工技术交底交底内容：1、工程概况某特大桥 4#-18#墩为双线圆端形空心桥墩，空心墩内均设置墩内检查设备，空心墩内检查设备由操作平台、检查梯组成。4#-18#墩内检查设备参数见下表。编号墩台号墩身高平台层数检查梯层数 底层检查梯高度1426562.92532.5781.4365412130.94755.512130.9585411123.9694811120.97104610112.98114410110.9912439102.91013409100.91114409100.9121539.59100.4131632671.4141731.5670.9151827563.92、空心墩内检查设备结构形式本桥空心墩内检查设备由操作平台和检查梯组成，检查设备的平台采纳角钢焊接成骨架，上铺混凝土预制步板而成。检查平台根据高度不同分为平台 1~平台 N 型，组成检查平台的支架共分三种形式：Ｎ１型支架，Ｎ１’型支架和 N2 型支架，其中Ｎ１型和Ｎ１’型支架的区别为角钢开口的方向不同，其余形式全部相同。平台 1 由一个Ｎ１型，一个Ｎ１’型和一个 N2 型支架组成（共三个支架），其余平台由一个Ｎ１型，一个Ｎ１’型和三个 N2 型支架组成（共五个支架）。支架之间用两道∠63×63×5 的角钢连接，上铺混凝土步板组成检查平台。混凝土步板分为 A 型板和 B 型板两种，其中 B 型板为长 60cm 的扇形板，根据高度不同其尺寸有所变化，步板由 C20 混凝土和 φ8 的钢筋网片制成。检查梯由骨架（∠75×75×8 角钢）和踏梯（φ20 的圆钢）焊接而成，踏梯沿高度方向的间距为 30cm，沿检查梯长度方向每隔 150cm 焊接一道∠63×63×5 角钢加强检查梯的刚度。3、检查设备钢构件加工及防腐处理 钢构件加工：钢构件在加工之前按设计要求对角钢和钢筋进行切割下料，切割采纳机械切割，不得采纳电弧焊烧割。下料完成认真检查核对各杆件的尺寸，确认无误后方可焊接。焊接设备必须满足焊接工艺的要求，为保证焊接质量，选用 502 电焊条，焊条必须有质量证明书，严禁使用药皮脱落、焊芯生锈的焊条。焊接作业人员必须有焊工合格证，且在有效期内。钢构件防腐：钢构件在防腐涂装之前对其表面进行彻底除锈，不留死角，且应将钢构件表面的杂物及油污等清除洁净。涂装标准见下表。涂装（涂层）名称每道干膜最小厚度（μm）至少涂装道数总干膜最小厚度（μm）特制环氧富锌防锈底漆或水性无机富锌防锈底漆40280棕红色铁环氧中间漆40140灰铝色石墨醇酸面漆40280涂装涂...
