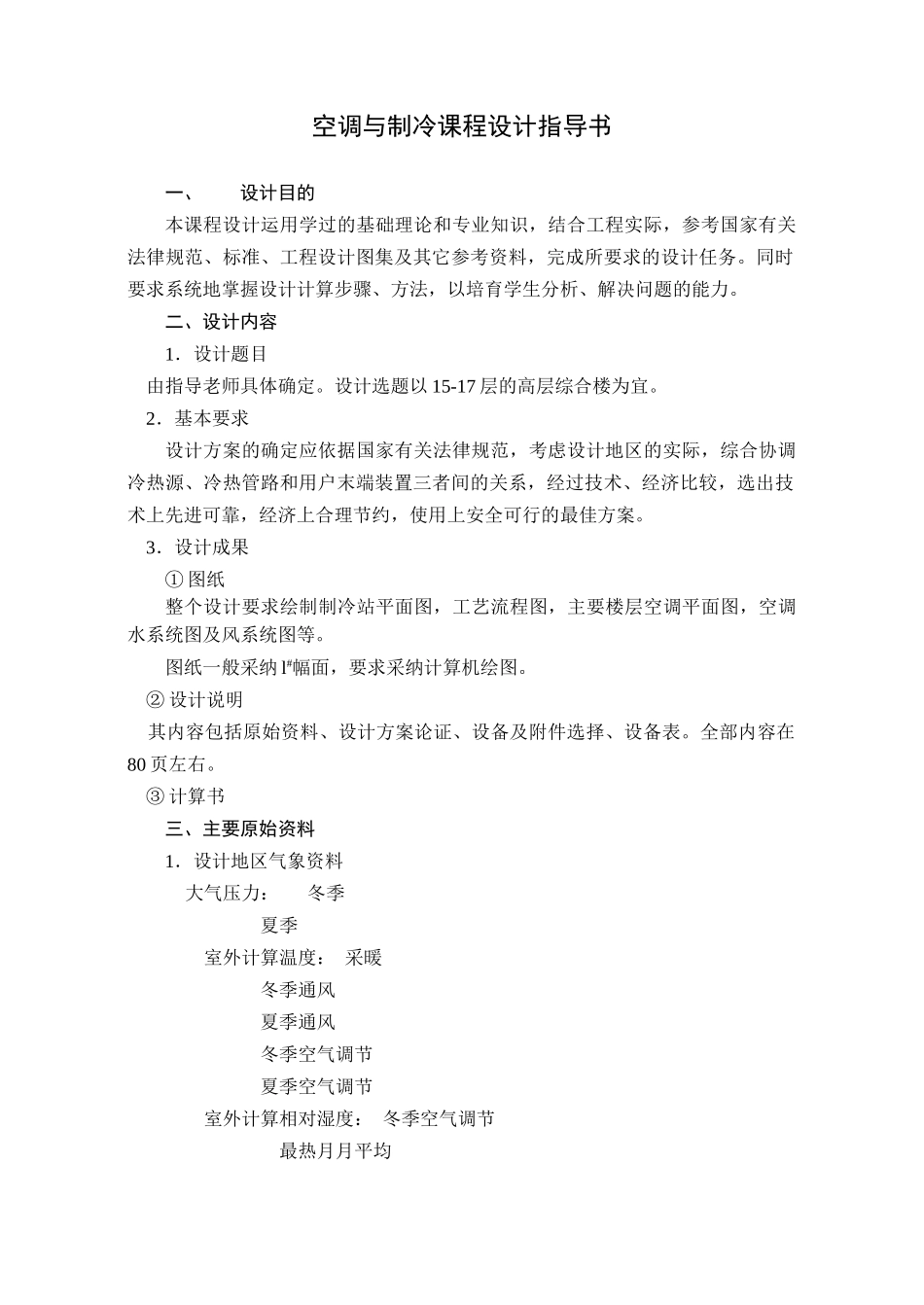

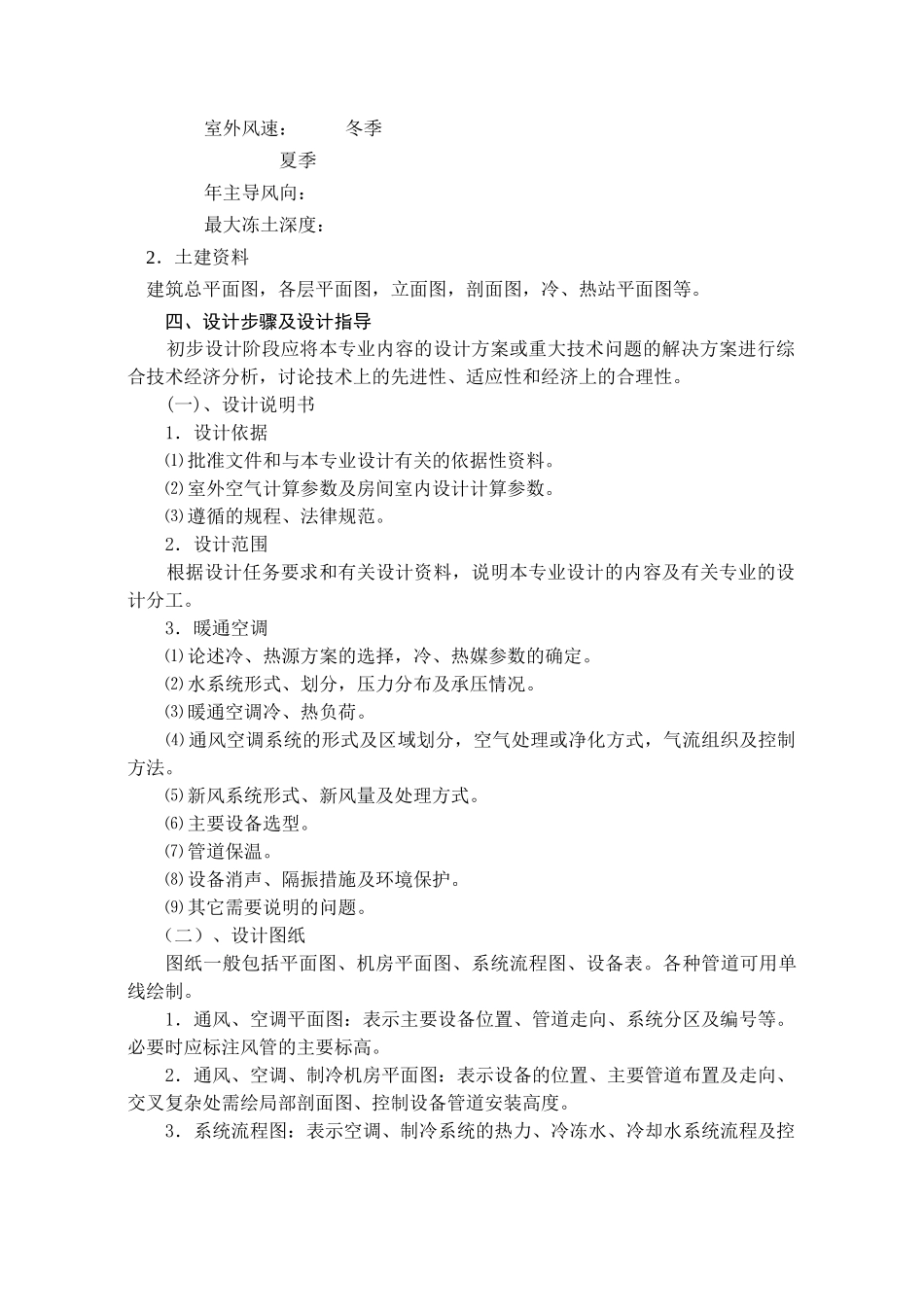

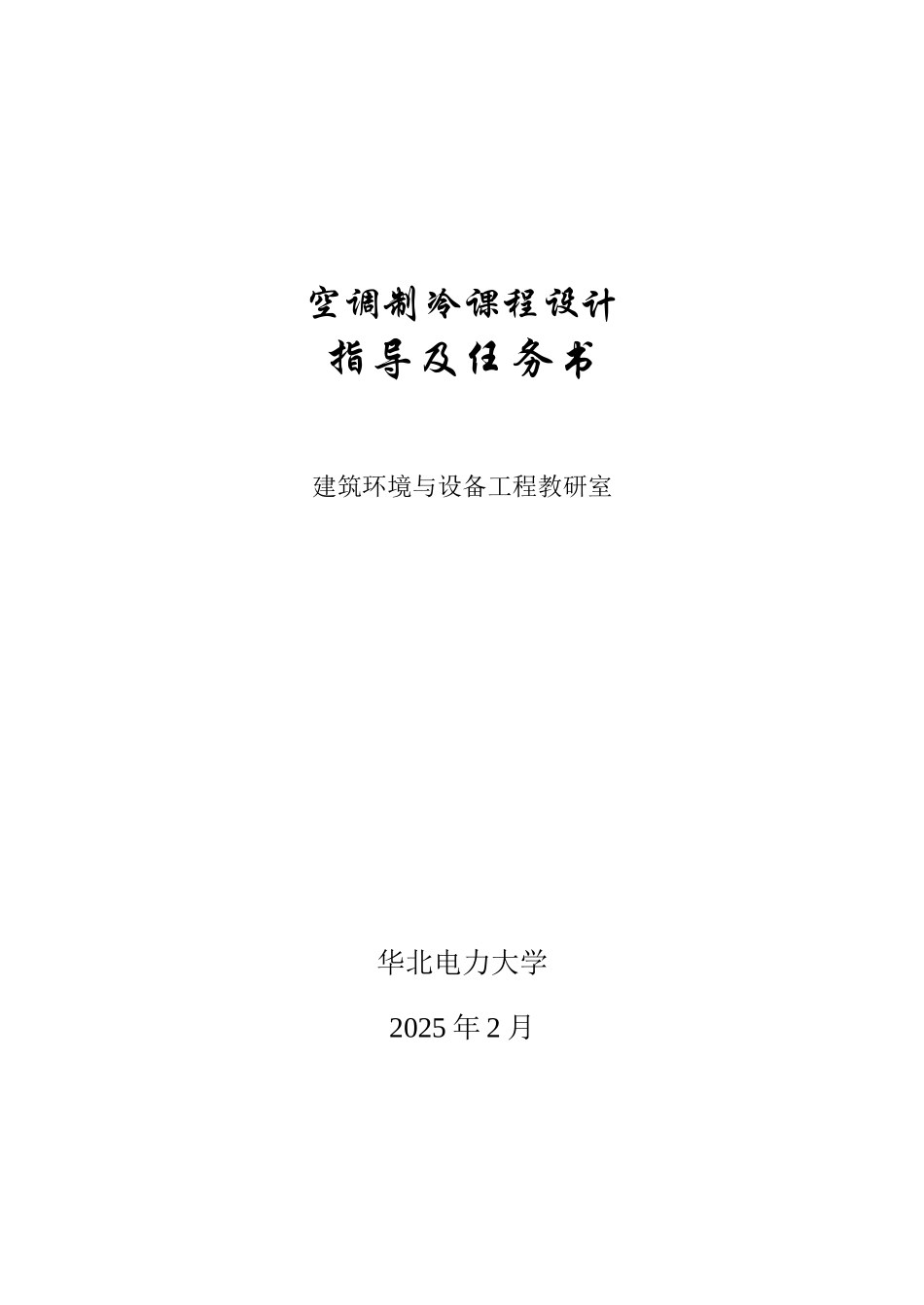

空调制冷课程设计指导及任务书建筑环境与设备工程教研室华北电力大学2025 年 2 月空调与制冷课程设计指导书一、设计目的本课程设计运用学过的基础理论和专业知识，结合工程实际，参考国家有关法律规范、标准、工程设计图集及其它参考资料，完成所要求的设计任务。同时要求系统地掌握设计计算步骤、方法，以培育学生分析、解决问题的能力。二、设计内容1．设计题目 由指导老师具体确定。设计选题以 15-17 层的高层综合楼为宜。 2．基本要求设计方案的确定应依据国家有关法律规范，考虑设计地区的实际，综合协调冷热源、冷热管路和用户末端装置三者间的关系，经过技术、经济比较，选出技术上先进可靠，经济上合理节约，使用上安全可行的最佳方案。 3．设计成果① 图纸整个设计要求绘制制冷站平面图，工艺流程图，主要楼层空调平面图，空调水系统图及风系统图等。图纸一般采纳 l#幅面，要求采纳计算机绘图。 ② 设计说明 其内容包括原始资料、设计方案论证、设备及附件选择、设备表。全部内容在80 页左右。 ③ 计算书三、主要原始资料1．设计地区气象资料 大气压力： 冬季 夏季 室外计算温度： 采暖 冬季通风 夏季通风 冬季空气调节 夏季空气调节 室外计算相对湿度： 冬季空气调节 最热月月平均 室外风速： 冬季 夏季 年主导风向： 最大冻土深度： 2．土建资料 建筑总平面图，各层平面图，立面图，剖面图，冷、热站平面图等。四、设计步骤及设计指导 初步设计阶段应将本专业内容的设计方案或重大技术问题的解决方案进行综合技术经济分析，讨论技术上的先进性、适应性和经济上的合理性。(一)、设计说明书 1．设计依据 ⑴ 批准文件和与本专业设计有关的依据性资料。 ⑵ 室外空气计算参数及房间室内设计计算参数。 ⑶ 遵循的规程、法律规范。 2．设计范围 根据设计任务要求和有关设计资料，说明本专业设计的内容及有关专业的设计分工。 3．暖通空调 ⑴ 论述冷、热源方案的选择，冷、热媒参数的确定。 ⑵ 水系统形式、划分，压力分布及承压情况。 ⑶ 暖通空调冷、热负荷。 ⑷ 通风空调系统的形式及区域划分，空气处理或净化方式，气流组织及控制方法。 ⑸ 新风系统形式、新风量及处理方式。 ⑹ 主要设备选型。 ⑺ 管道保温。 ⑻ 设备消声、隔振措施及环境保护。 ⑼ 其它需要说明的问题。 （二）、设计图纸图纸一般包括平面图、机房平面图、系统流程图、设备表。各种管道可用单线绘制。...
