竖向转体施工工艺工法

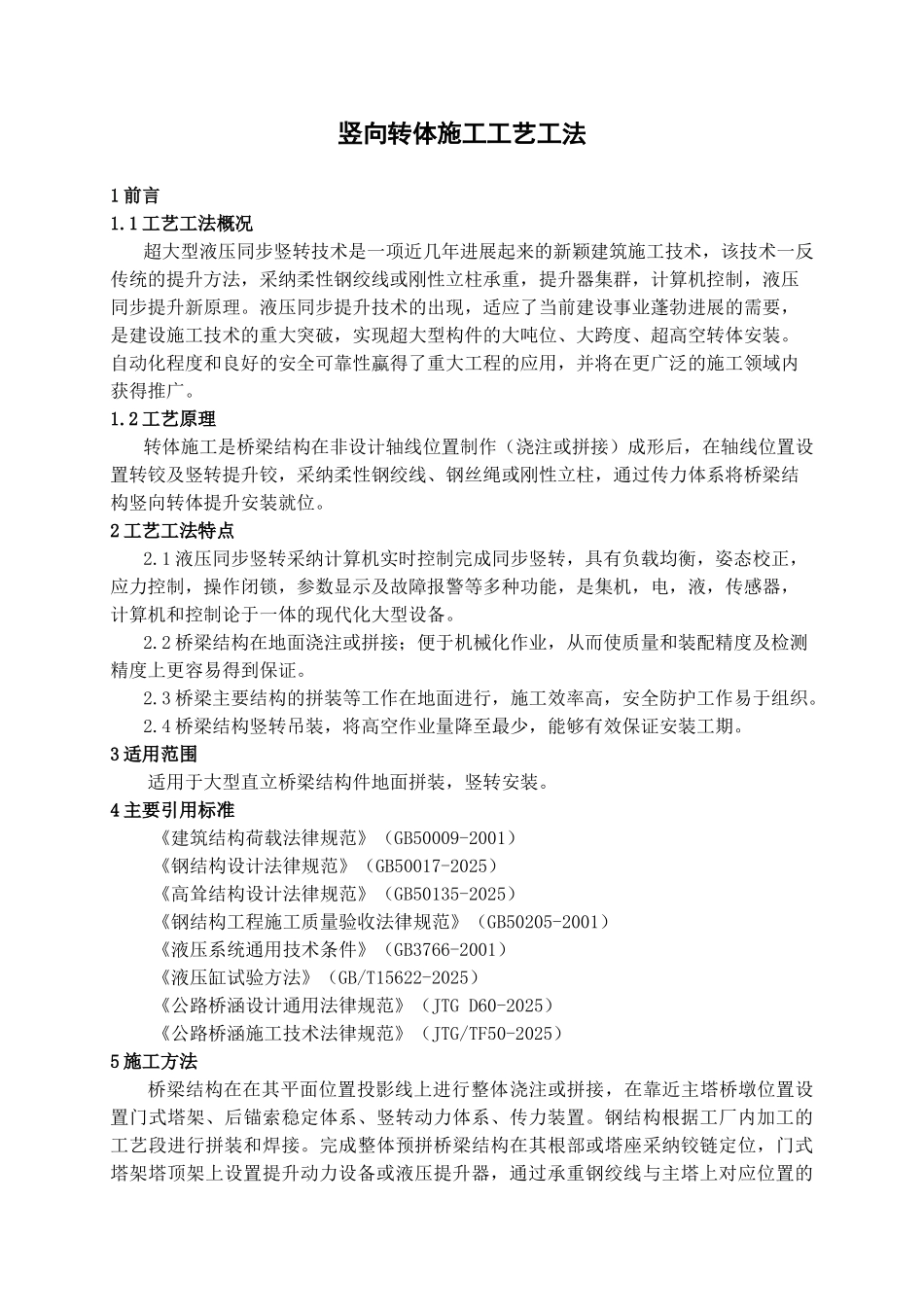

竖向转体施工工艺工法1 前言1.1 工艺工法概况超大型液压同步竖转技术是一项近几年进展起来的新颖建筑施工技术，该技术一反传统的提升方法，采纳柔性钢绞线或刚性立柱承重，提升器集群，计算机控制，液压同步提升新原理。液压同步提升技术的出现，适应了当前建设事业蓬勃进展的需要，是建设施工技术的重大突破，实现超大型构件的大吨位、大跨度、超高空转体安装。自动化程度和良好的安全可靠性蠃得了重大工程的应用，并将在更广泛的施工领域内获得推广。1.2 工艺原理转体施工是桥梁结构在非设计轴线位置制作（浇注或拼接）成形后，在轴线位置设置转铰及竖转提升铰，采纳柔性钢绞线、钢丝绳或刚性立柱，通过传力体系将桥梁结构竖向转体提升安装就位。2 工艺工法特点2.1 液压同步竖转采纳计算机实时控制完成同步竖转，具有负载均衡，姿态校正，应力控制，操作闭锁，参数显示及故障报警等多种功能，是集机，电，液，传感器，计算机和控制论于一体的现代化大型设备。2.2 桥梁结构在地面浇注或拼接；便于机械化作业，从而使质量和装配精度及检测精度上更容易得到保证。2.3 桥梁主要结构的拼装等工作在地面进行，施工效率高，安全防护工作易于组织。2.4 桥梁结构竖转吊装，将高空作业量降至最少，能够有效保证安装工期。3 适用范围适用于大型直立桥梁结构件地面拼装，竖转安装。4 主要引用标准《建筑结构荷载法律规范》（GB50009-2001）《钢结构设计法律规范》（GB50017-2025）《高耸结构设计法律规范》（GB50135-2025）《钢结构工程施工质量验收法律规范》（GB50205-2001）《液压系统通用技术条件》（GB3766-2001）《液压缸试验方法》（GB/T15622-2025）《公路桥涵设计通用法律规范》（JTG D60-2025）《公路桥涵施工技术法律规范》（JTG/TF50-2025）5 施工方法桥梁结构在在其平面位置投影线上进行整体浇注或拼接，在靠近主塔桥墩位置设置门式塔架、后锚索稳定体系、竖转动力体系、传力装置。钢结构根据工厂内加工的工艺段进行拼装和焊接。完成整体预拼桥梁结构在其根部或塔座采纳铰链定位，门式塔架塔顶架上设置提升动力设备或液压提升器，通过承重钢绞线与主塔上对应位置的地锚连接，同步牵引将主塔搬起，直至主塔达到设计位置，最后集中焊接根部焊缝。液压同步提升，采纳计算机控制系统，其液压提升器工作原理如下图 1：图 1 工艺原理图6 工艺流程及操作要点6.1 施工工艺流程钢拱塔拱节段厂内制作钢拱塔拱节段桥位拼装提升门架及液压...
