管道焊接工艺作业指导书

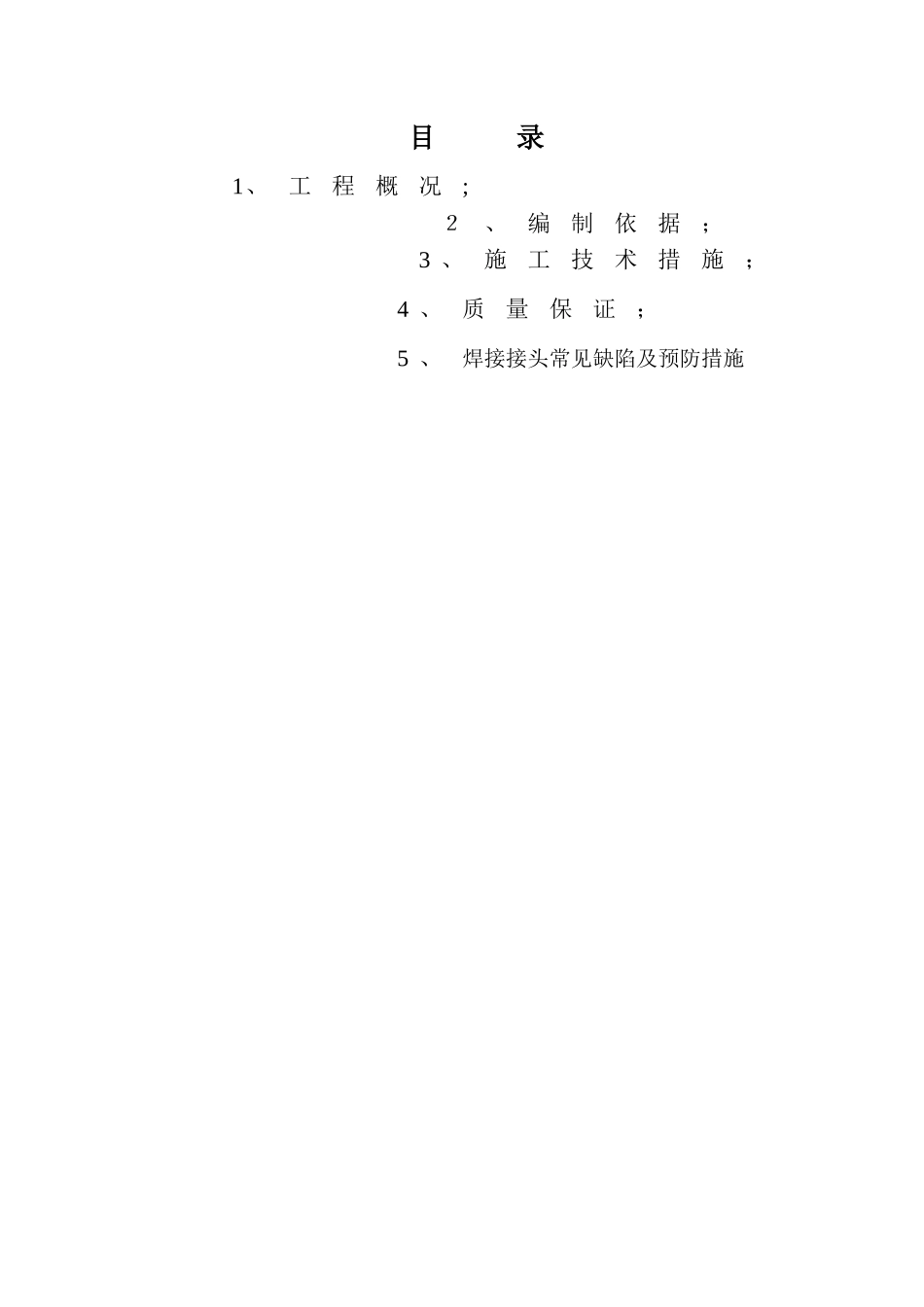

北 京 现 代 汽 车 有 限 公 司 重 庆 分 公司 建 设 项 目涂 装 车 间 综 合 管 网 管 道 安 装 工 程 管道焊接指导书 编 制 ： 审 核 ： 批 准 : 北 京 国 建 集 团 有 限 公司 20 １ ６ 、 04 、 ２4目 录 1、工程概况; ２、编制依据； 3 、施工技术措施； 4 、质量保证； 5 、焊接接头常见缺陷及预防措施1 、工程概括１、1 北京现代汽车有限公司重庆分公司涂装车间生产线项目综合管网热力及气体管道包括蒸汽、压缩空气、工业给水、冷冻水与污水管道。其中蒸汽由动力站热力管道供应，供汽压力0 、6 ＭP ａ, 供汽温度１90℃。压缩空气也由动力站压缩机供给, 分两个供气级别分别为０、6MＰa 与0 、7MPa。1 、2 管道材质分别为:Q２35、10＃钢、20# 钢与０Cr1 ８N ｉ9 不锈钢等。1 、3 管道规格最小从Φ15 ～Φ500mｍ, 壁厚从２、5 ～12、０mm 。2 、编制依据：2 、１甲方提供得施工图纸2 、２《工业金属管道工程施工法律规范》（GB5０235— ２01０)2 、3 《给水排水管道工程施工及验收法律规范》(GＢ５0268－２008 ）２、４《现场设备、工业管道焊接工程施工及验收法律规范》（ＧB５０236—2０11）２、5 《焊接材料质量管理规程》（JB/T3223－199 ６） 2 、6 《金属熔化焊焊接接头射线照相》(GB/T 3 ３23-20 ０5) 2 、7 《特种设备安全监察条例》 ２、８《工业安装工程施工质量验收统一标准》G Ｂ50２5 ２—2025 2 、7 公司相关技术文件３、施工技术措施:3 、１人员配备3 、1 、1 焊接技术管理人员、检验检测人员、焊工均持有在有效期内得相应资格证书, 并从事允许范围内得工作.３、1 、2 焊工施焊前应进行现场模拟练习考试合格。３、1 、3 焊工熟悉焊接工艺, 并经技术交底后上岗。3 、2 焊接机具3 、２、１备有足够焊机、焊枪与焊钳。电焊机应定期检查、维护，确认完好。３、2 、2 焊机应选用特性良好、电流调节灵敏、稳定可靠得逆变焊机.3 、2 、3 选用轻巧、接触良好、不易发热且便于焊条更换得焊钳。3 、2 、４焊枪气管无破损、磁咀无缺损、手柄不易发热。3 、2 、5 备有满足焊接清理、打磨得电动工具——内磨机与角向磨光机。3 、３焊接材料3 、３、１焊条、焊丝入库前应进行检查验收, 检查包装就是否完好无破损、无受潮现象、标志清楚应与产品实物相符, 必须有材质证明书与产品合格证.3 、３、...
