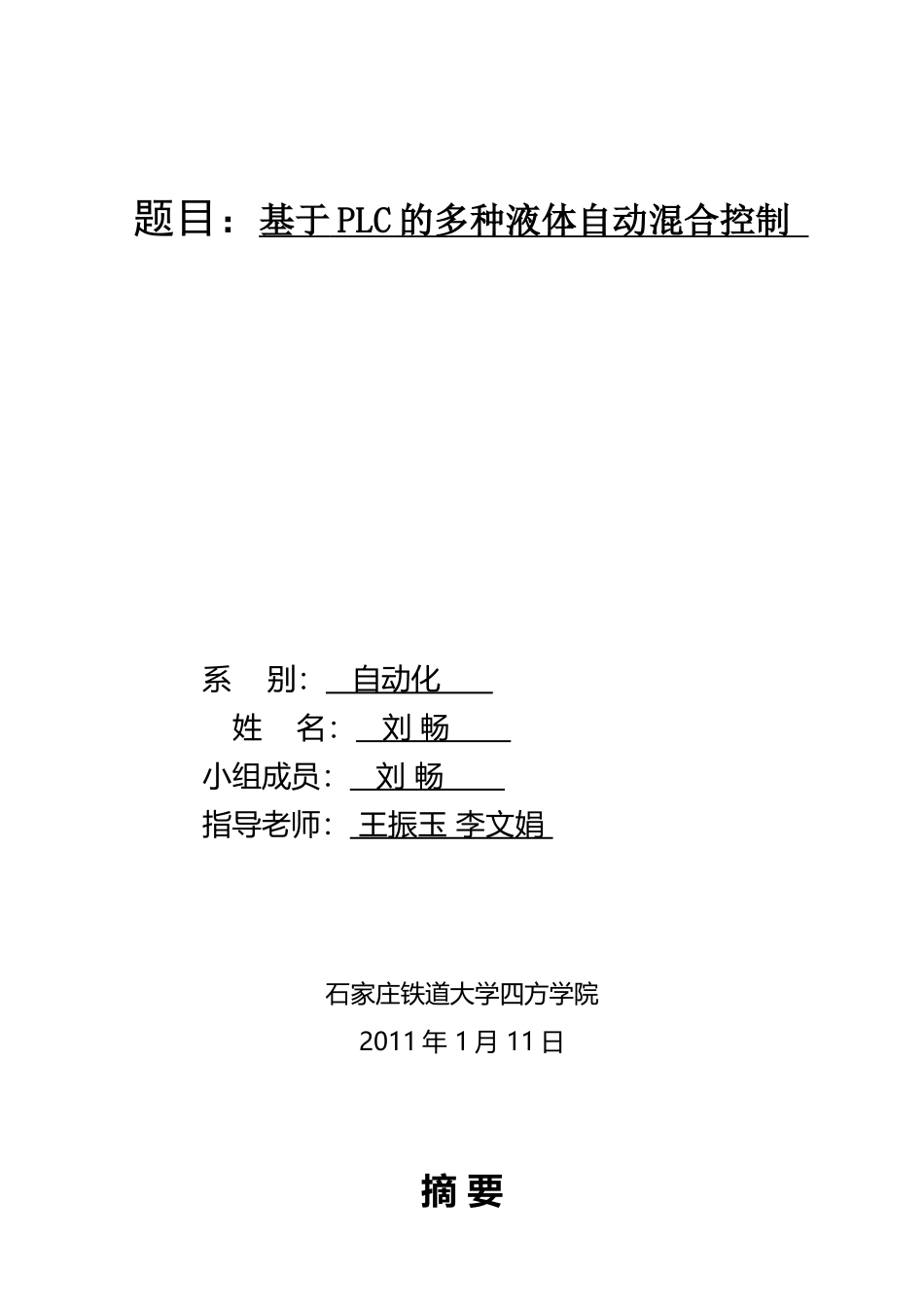

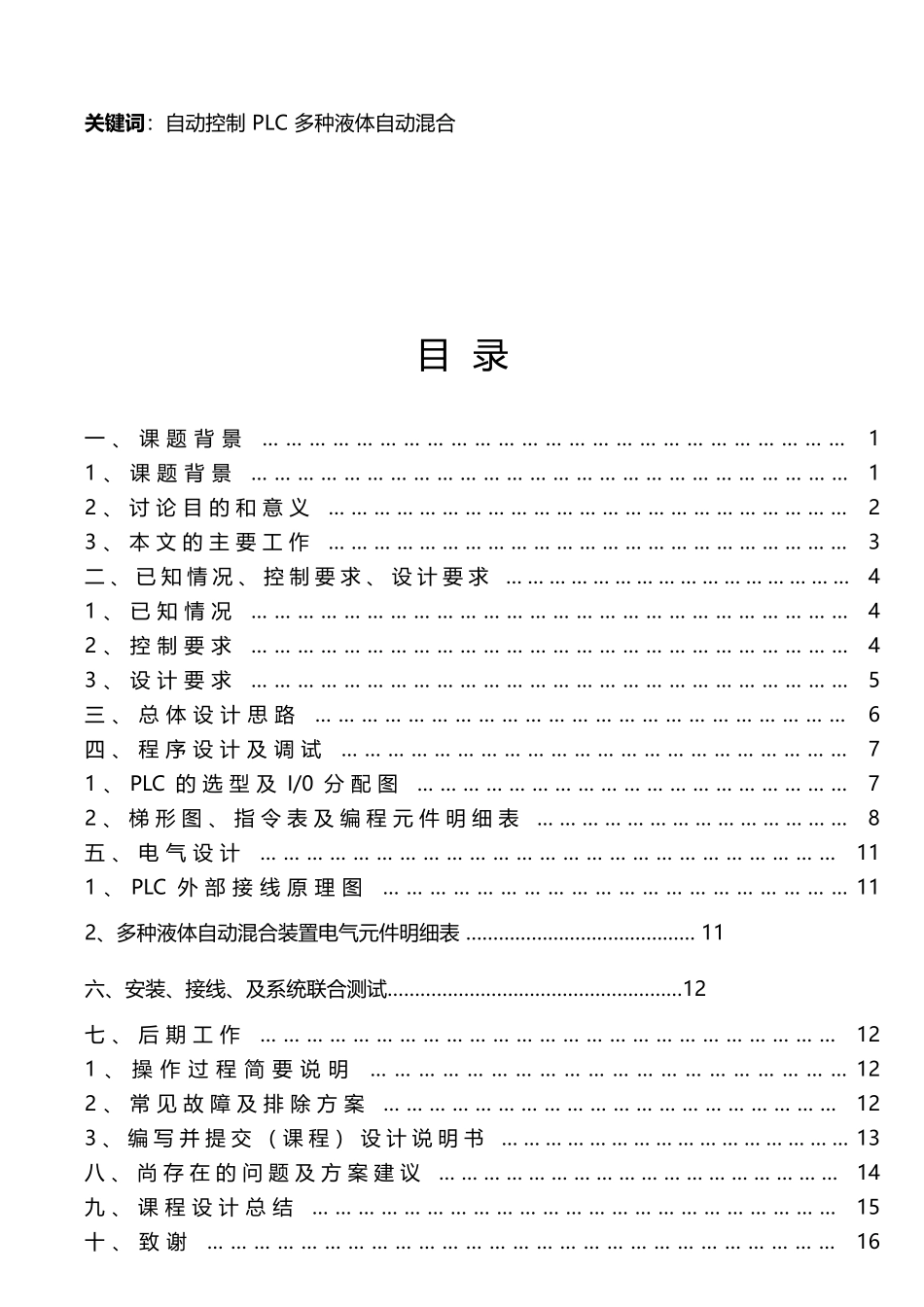

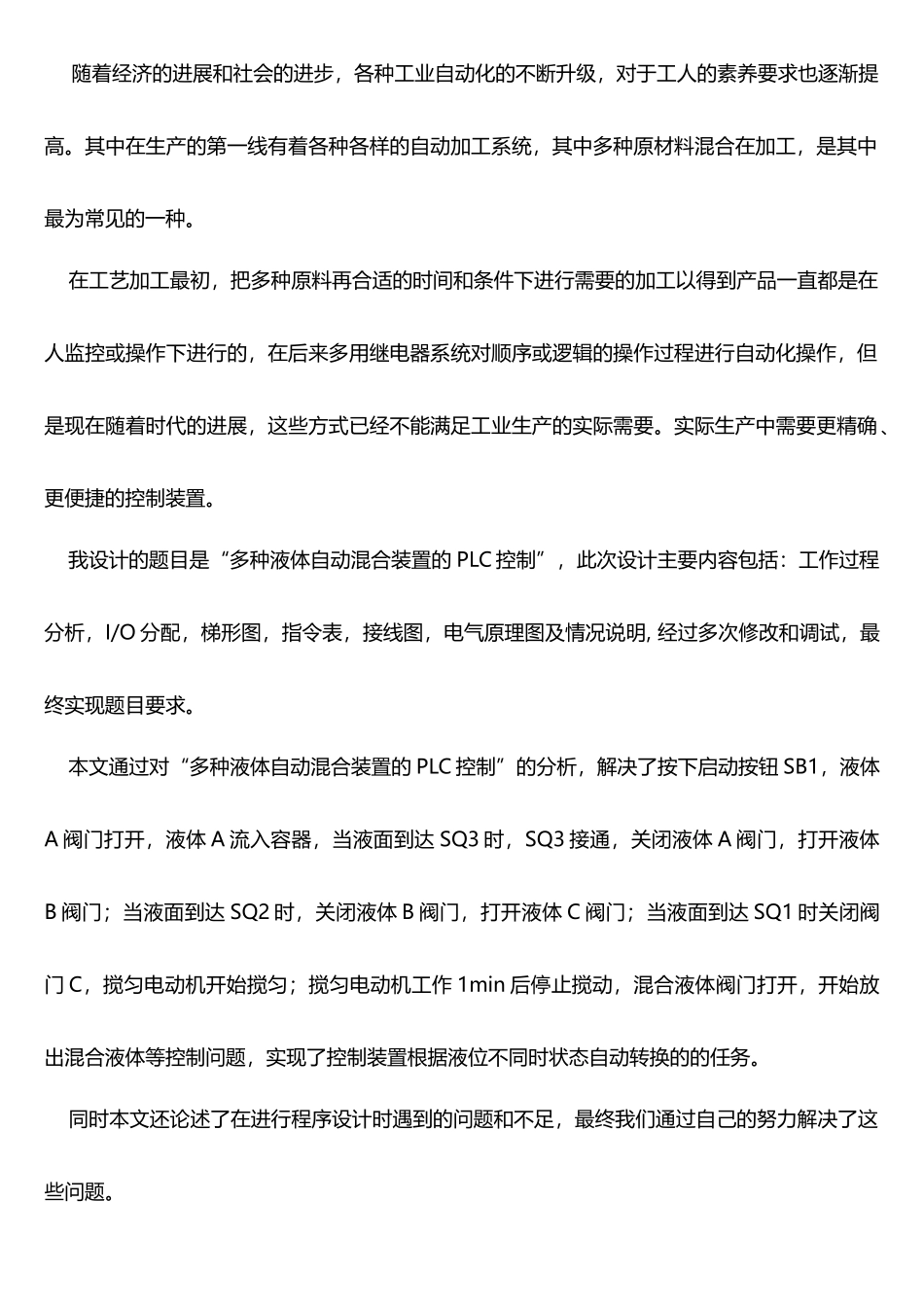

题目：基于 PLC 的 多种液体自动混合控制 系 别： 自动化 姓 名： 刘 畅 小组成员： 刘 畅 指导老师： 王振玉 李文娟 石家庄铁道大学四方学院2011 年 1 月 11 日摘 要 随着经济的进展和社会的进步，各种工业自动化的不断升级，对于工人的素养要求也逐渐提高。其中在生产的第一线有着各种各样的自动加工系统，其中多种原材料混合在加工，是其中最为常见的一种。 在工艺加工最初，把多种原料再合适的时间和条件下进行需要的加工以得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的进展，这些方式已经不能满足工业生产的实际需要。实际生产中需要更精确 、更便捷的控制装置。 我设计的题目是“多种液体自动混合装置的 PLC 控制”，此次设计主要内容包括：工作过程分析，I/O 分配，梯形图，指令表，接线图，电气原理图及情况说明, 经过多次修改和调试，最终实现题目要求。 本文通过对“多种液体自动混合装置的 PLC 控制”的分析，解决了按下启动按钮 SB1，液体A 阀门打开，液体 A 流入容器，当液面到达 SQ3 时，SQ3 接通，关闭液体 A 阀门，打开液体B 阀门；当液面到达 SQ2 时，关闭液体 B 阀门，打开液体 C 阀门；当液面到达 SQ1 时关闭阀门 C，搅匀电动机开始搅匀；搅匀电动机工作 1min 后停止搅动，混合液体阀门打开，开始放出混合液体等控制问题，实现了控制装置根据液位不同时状态自动转换的的任务。 同时本文还论述了在进行程序设计时遇到的问题和不足，最终我们通过自己的努力解决了这些问题。关键词：自动控制 PLC 多种液体自动混合目 录一 、 课 题 背 景 … … … … … … … … … … … … … … … … … … … … … … … … … 11 、 课 题 背 景 … … … … … … … … … … … … … … … … … … … … … … … … … … 12 、 讨 论 目 的 和 意 义 … … … … … … … … … … … … … … … … … … … … … … … 23 、 本 文 的 主 要 工 作 … … … … … … … … … … … … … … … … … … … … … … … 3二 、 已 知 情 况 、 控 制 要 求 、 设 计 要 求 … … … … … … … … … … … … ...
